7.1 Set-Point – Grenzwerte
Zur Einstellung der Regelgrenzwerte öffnet sich zuerst das „Set Point Menu". In diesem Menü wählen Sie zu-
erst den einzustellenden Digital- oder Relaisausgang aus.
7.1.1 Set-Point pH – Einstellung der pH-Regelung
In diesem Kapitel werden die unterschiedlichen Möglichkeiten zur Einstellung der Regelausgänge für pH-1
pulse, pH-3 pulse und pH-2 relay beschrieben.
Digital-Ausgänge pH-1 pulse und pH-3 pulse
R1-03-10

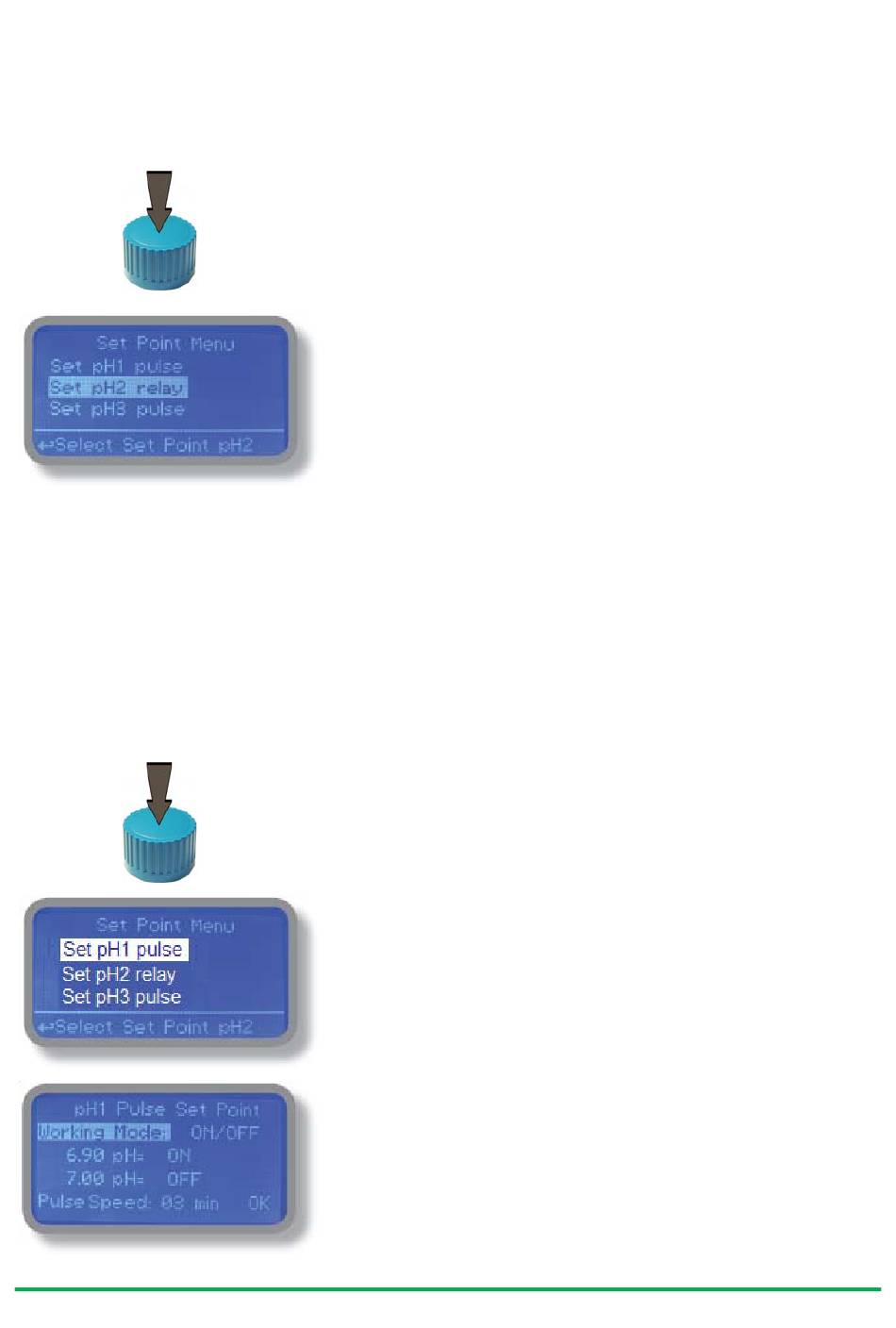

Drücken Sie im Hauptmenü den Dreh-Encoder auf der Position „Set-
Point", um das Untermenü „Set Point Menu" zu öffnen.
Wählen Sie im Untermenü „Set Point Menu" den Ausgang aus, den
Sie einstellen möchten
Set ... pulse:
In diesen Feldern stellen Sie die Digitalausgänge für Dosierpumpen
ein, die über einen Kontaktimpulseingang verfügen (z.B. Dosier-
pumpen Typ ...– IS und ...– MF).
Set ... relay:
In diesen Feldern stellen Sie die Relaisausgänge für Dosierpumpen
oder z.B. Motor- bzw. Magnetventilen ein, die über die Spannungs-
versorgung geschaltet werden (z.B. Schlauchpumpen, Chlorinatoren,
Chlor-/Bromschleusen etc.).
Drücken Sie im Untermenü „Set Point Menu" den Dreh-Encoder auf
der Position „Set pH1 pulse" oder „Set pH3 pulse", um das Unterme-
nü zu öffnen.
Working Mode – Betriebsmodus:
Für die Digital-Ausgänge stehen drei unterschiedliche Betriebsmodi
zur Auswahl:
•
Prop. (Proportional):
Die Dosierfrequenz (Impulse/Minute) wird durch eine zunehmen-
de Abweichung des Messwertes vom eingestellten Sollwert pro-
portional erhöht.
•
ON/OFF:
Das Gerät gibt alle xx Minuten (Pulse Speed) einen Dosierimpuls
aus, bis der Sollwert erreicht ist.
•
OFF:
Der Digitalausgang ist deaktiviert.
