Emec LDPRC Bedienungsanleitung Seite 23

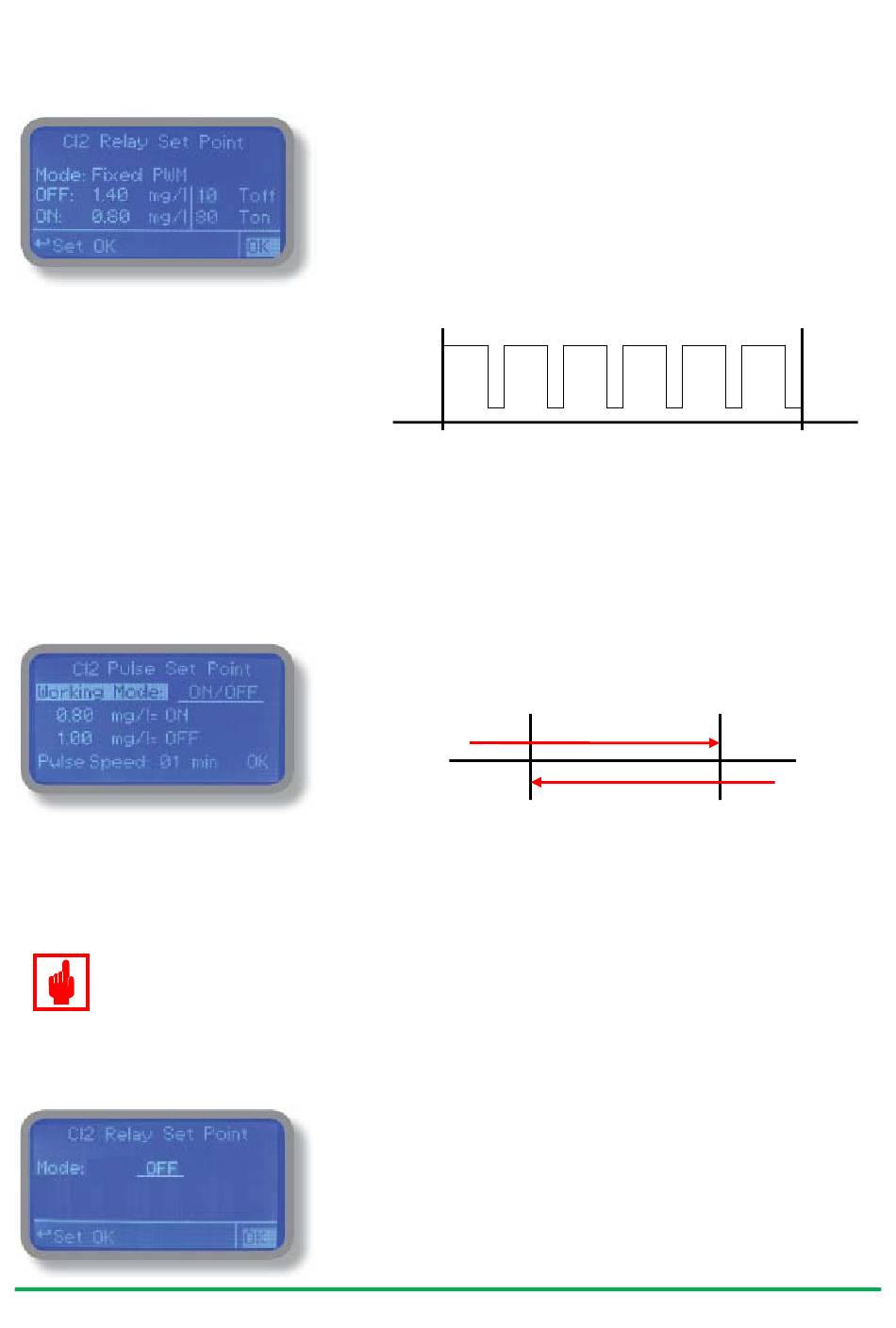

Fixed PWM – Modus
ON/OFF – Modus:
Achtung!
Im ON/OFF-Modus besteht immer die Gefahr einer Überdosierung aufgrund langer Reaktions-
strecken. Es muß immer die Umwälzleistung der Filterpumpe, das Beckenvolumen, sowie die
Leistung der Dosierpumpen etc. bei der Wahl der Regelwerte entsprechend mit berücksichtigt
werden!
OFF – Modus:
R1-03-10
(konstante Puls-Weiten-Modulation)
In diesem Modus ist das Verhältnis der Schaltzykluszeit frei einstell-
bar.
Bei einer Unterschreitung der Regelhysterese beginnt das Relais zu
takten.
Sobald der Sollwert erreicht ist, bleibt das Relais „OFF".
Zwischen Soll- und Hysteresewert schaltet das Relais in den einge-
stellten Taktzeiten „Ton" und „Toff".
„Ton" und „Toff" sind zwischen 0...200 Sekunden frei einstellbar.
Wird „Toff" auf „00" gestellt, dann bleibt das Relais – unabhängig von
der in „Ton" eingestellten Zeit – auf „ON".
In diesem Beispiel beginnt das Relais mit einem Schaltzyklus von 80
Sek. „ON" und 10 Sek. „OFF" zu takten, sobald der Messwert den
Hysteresewert von 0.80 mg/l unterschreitet.
Beim Sollwert von >= 1.40 mg/l bleibt das Relais „OFF".
Bei einer Unterschreitung der Regelhysterese zieht das Relais an.
Sobald der Sollwert erreicht ist, fällt das Relais wieder ab.
In diesem Beispiel soll mit dem Relaisausgang „pH-Minus" dosiert
werden, bis der Sollwert pH <= 7.20 erreicht ist.
Bei einem pH-Wert => pH 8.00 zieht das Relais an: „ON".
Unterhalb des Sollwertes fällt das Relais wieder ab: „OFF".
Der Relais-Ausgang ist deaktiviert.
Technische Änderungen sowie Druckfehler vorbehalten
:
ON
0.80 mg/l
ON
0.80 mg/l
OFF
1.40 mg/l
OFF
1.00 mg/l
