Emec LDPRC Bedienungsanleitung Seite 19

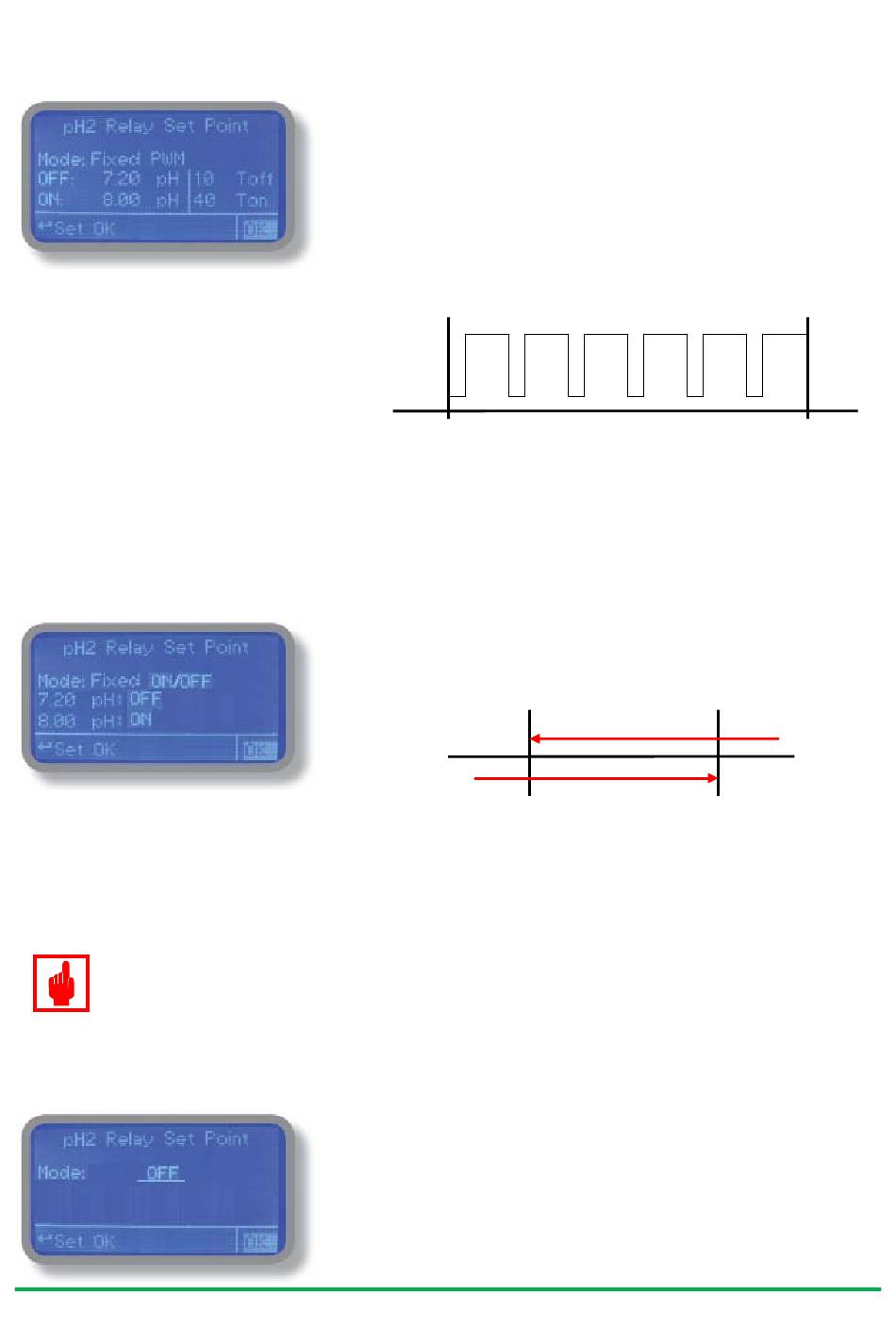

Fixed PWM – Modus
ON/OFF – Modus:
Achtung!
Im ON/OFF-Modus besteht immer die Gefahr einer Überdosierung aufgrund langer Reaktions-
strecken. Es muß immer die Umwälzleistung der Filterpumpe, das Beckenvolumen, sowie die
Leistung der Dosierpumpen etc. bei der Wahl der Regelwerte entsprechend mit berücksichtigt
werden!
OFF – Modus:
R1-03-10
(konstante Puls-Weiten-Modulation)
In diesem Modus ist das Verhältnis der Schaltzykluszeit frei einstell-
bar.
Bei einer Unter- oder Überschreitung der Regelhysterese (je nach
gewünschter Regelrichtung) beginnt das Relais zu takten.
Sobald der Sollwert erreicht ist, bleibt das Relais „OFF".
Zwischen Soll- und Hysteresewert schaltet das Relais in den einge-
stellten Taktzeiten „Ton" und „Toff".
„Ton" und „Toff" sind zwischen 0...200 Sekunden frei einstellbar.
Wird „Toff" auf „00" gestellt, dann bleibt das Relais – unabhängig von
der in „Ton" eingestellten Zeit – auf „ON".
In diesem Beispiel soll mit dem Relaisausgang „pH-Minus" dosiert
werden, bis der Sollwert pH <= 7.20 erreicht ist.
Bei einem pH-Wert => pH 8.00 beginnt das Relais im eingestellten
Schaltzyklus zu takten: 40 Sek. „ON", dann 10 Sek. „OFF".
Unterhalb des Sollwertes bleibt das Relais „OFF".
Bei einer Über- oder Unterschreitung der Regelhysterese (je nach
gewünschter Regelrichtung) zieht das Relais an.
Sobald der Sollwert erreicht ist, fällt das Relais wieder ab.
In diesem Beispiel soll mit dem Relaisausgang „pH-Minus" dosiert
werden, bis der Sollwert pH <= 7.20 erreicht ist.
Bei einem pH-Wert => pH 8.00 zieht das Relais an: „ON".
Unterhalb des Sollwertes fällt das Relais wieder ab: „OFF".
Der Relais-Ausgang ist deaktiviert.
Technische Änderungen sowie Druckfehler vorbehalten
:
OFF
pH 7.20
OFF
pH 7.20
ON
pH 8.00
ON
pH 8.00
19
