Relais-Ausgang pH-2
Proportional PWM – Modus
Achtung!
Stellen Sie den Sollwert immer auf „0%"!
Ansonsten besteht die Gefahr einer Überdosierung, da die Dosierpumpe bei Erreichen des Soll-
wertes mit einem eingestellten Proportionalwert >0% weiterfördern würde.
18

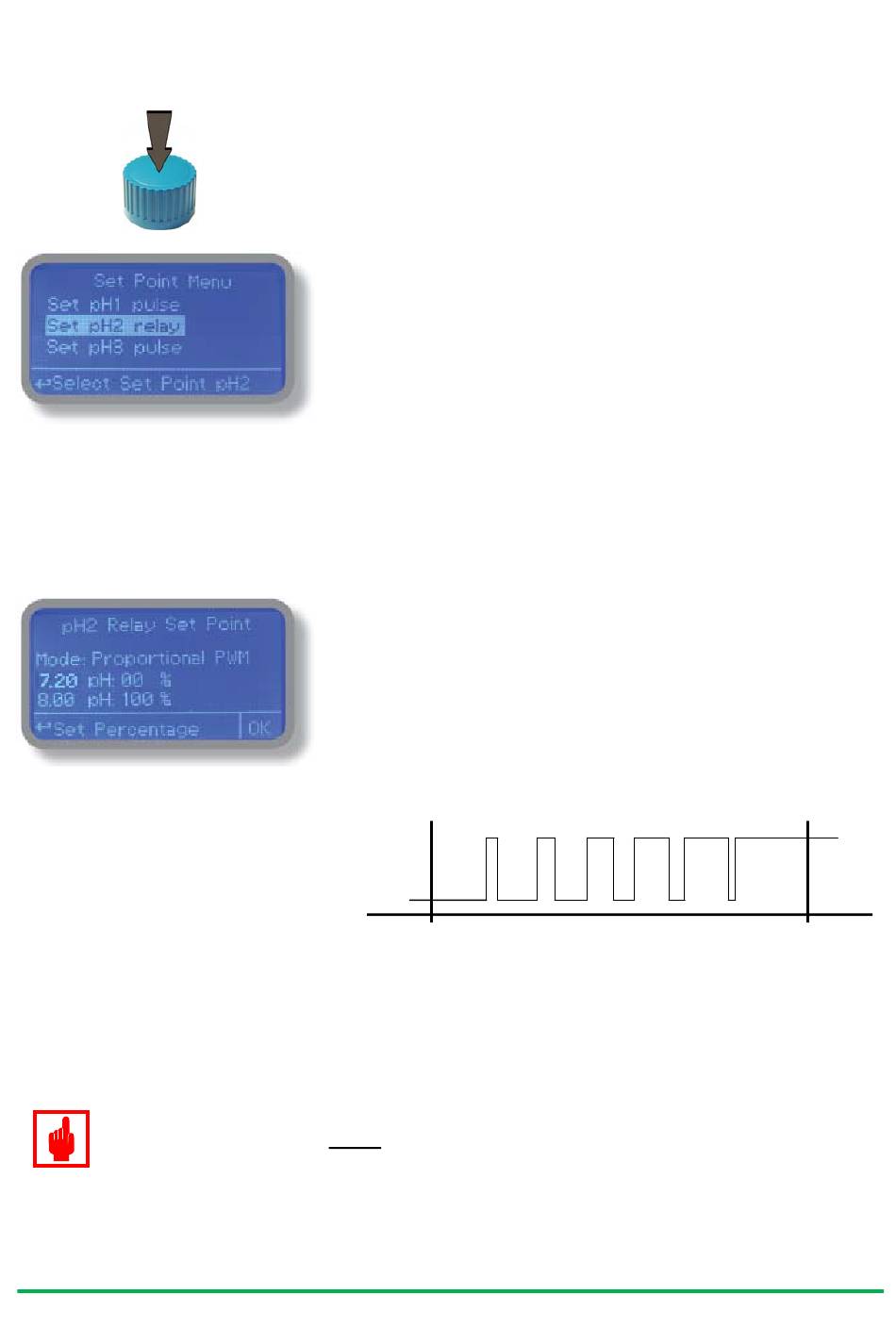

Drücken Sie im Untermenü „Set Point Menu" den Dreh-Encoder auf
der Position „Set pH2 relay", um das Untermenü zu öffnen.
Für das Ausgangsrelais pH-2 stehen vier unterschiedliche Betriebs-
modi zur Auswahl:
•
Proportional PWM (Puls-Weiten-Modulation)
•
Fixed PWM (konstante Puls-Weiten-Modulation)
•
ON/OFF
•
OFF
(Puls-Weiten-Modulation)
Das Verhältnis der Schaltzykluszeit (100 Sekunden = 1 Zyklus) wird
durch eine zunehmende Abweichung des Messwertes vom einge-
stellten Sollwert proportional verändert.
Unterhalb des Sollwertes bleibt das Relais „OFF", wenn der Proporti-
onalwert auf „00%" gestellt ist.
Oberhalb der Regelhysterese bleibt das Relais dauerhaft „ON", wenn
der Proportionalwert auf „100%" gestellt ist.
Ist der Proportionalwert auf <100% eingestellt, dann taktet das Relais
auch bei Überschreitung des Hysteresewertes nur mit dem einge-
stellten Wert.
OFF
pH 7.20
In diesem Beispiel soll mit dem Relaisausgang „pH-Minus" dosiert
werden, bis der Sollwert pH <= 7.20 erreicht ist.
Bei einem pH-Wert => pH 8.00 bleibt das Relais ständig „ON".
Bei einem Wert von z.B. pH 7.60 ist das Relais für 50 Sekunden
„ON" und dann für 50 Sekunden „OFF".
Technische Änderungen sowie Druckfehler vorbehalten
:
ON
pH 8.00
