Emec LDPRC Bedienungsanleitung Seite 16

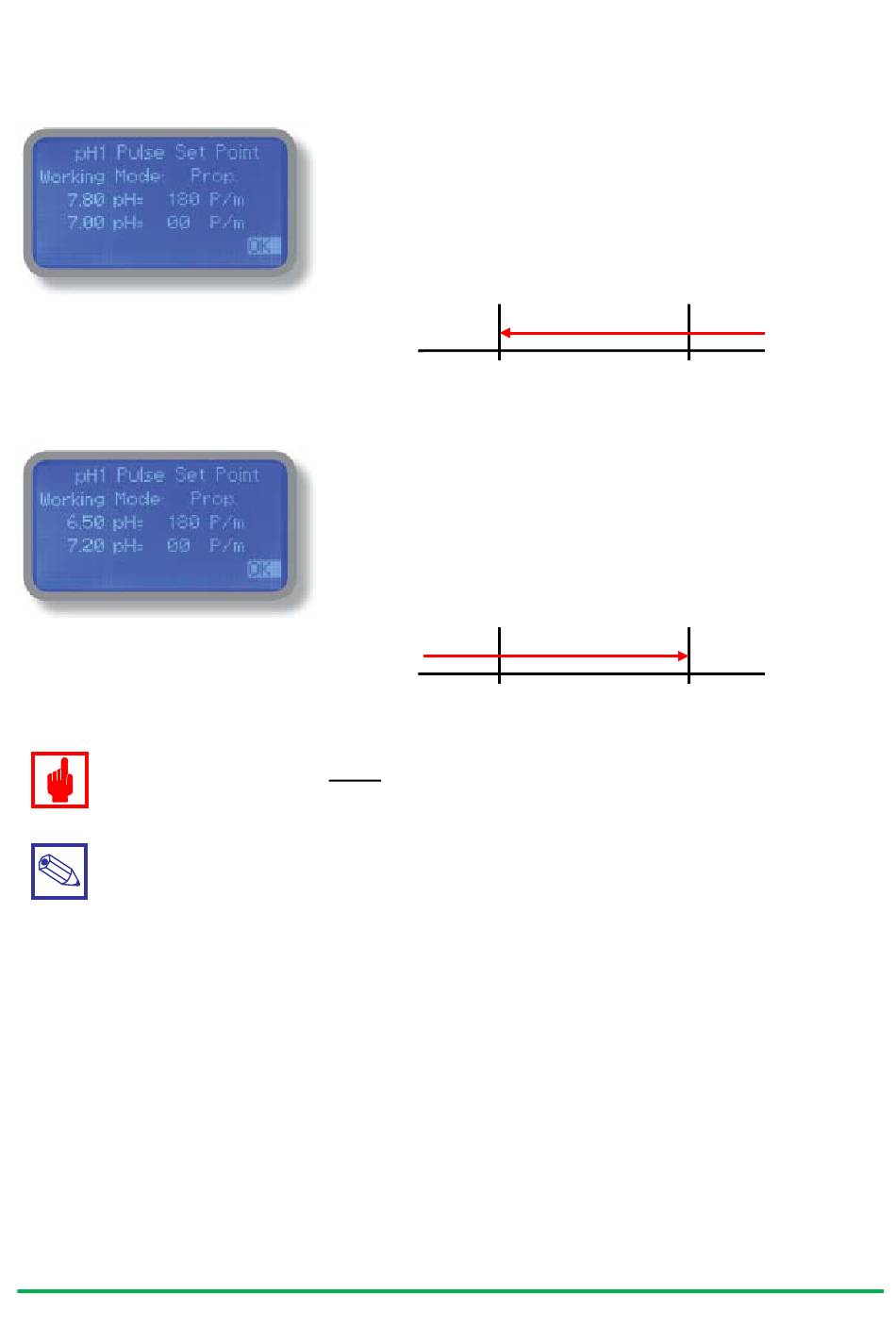

Proportional – Modus:
Regelrichtung „pH-Minus"
Regelrichtung „pH-Plus"
Achtung!
Stellen Sie den Sollwert immer auf „0 P/m"!
Ansonsten besteht die Gefahr einer Überdosierung, da die Dosierpumpe bei Erreichen des Soll-
wertes mit einem eingestellten Proportionalwert >0 P/m weiterfördern würde.
Hinweis:
Beachten Sie bei der Einstellung der Dosierfrequenz die Technischen Daten der angeschlosse-
nen Dosierpumpe.
16
In diesem Beispiel fördert die Dosierpumpe bei einem Messwert von
=> pH 7.80 mit einer Dosierfrequenz von 180 Impulsen/Minute. Je
näher der Messwert durch Zugabe von pH-Minus dem Sollwert = pH
7.00 kommt, desto geringer wird die Dosierleistung (z.B. bei pH 7.40
= 90 P/m). Bei einem Messwert von <= pH 7.00 stoppt die
Dosierpumpe.
Der Proportionalbereich ist also pH 7.80 – pH 7.00 = pH 0.80.
In diesem Beispiel fördert die Dosierpumpe bei einem Messwert von
<= pH 6.50 mit einer Dosierfrequenz von 180 Impulsen/Minute. Je
näher der Messwert durch Zugabe von pH-Plus dem Sollwert = pH
7.20 kommt, desto geringer wird die Dosierleistung (z.B. bei pH 6.85
= 90 P/m). Bei einem Messwert von >= pH 7.20 stoppt die
Dosierpumpe.
Der Proportionalbereich ist also pH 7.20 – pH 6.50 = pH 0.70.
Technische Änderungen sowie Druckfehler vorbehalten
0 P/m.............180 P/m
pH 7.00
180 P/m.............0 P/m
pH 6.50
pH 7.80
pH 7.20
R1-03-10
