7.1.2 Set-Point Cl – Grenzwert für die Chlor-Regelung
In diesem Untermenü können die Regelparameter für die rechte Dosierpumpe zur Dosierung von Flüssigchlor
eingestellt werden.
Proportional-Modus [%]:
Working Mode: %
0.20 mg/l = 100%
0.50 mg/l = 00%
Waiting Time: 00 min
Achtung!
Stellen Sie den Sollwert immer auf „0%"!
Ansonsten besteht die Gefahr einer Überdosierung, da die Dosierpumpe bei Erreichen des Soll-
wertes mit einem eingestellten Proportionalwert >0% weiterfördern würde.
Hinweis:
•
100% Dosierleistung entspricht der in Menü „Max Strokes Setting" eingestellten Dosier-
frequenz [Hübe/min].
•
Beachten Sie auch das Kapitel „Tipps & Tricks".
R1-02-10

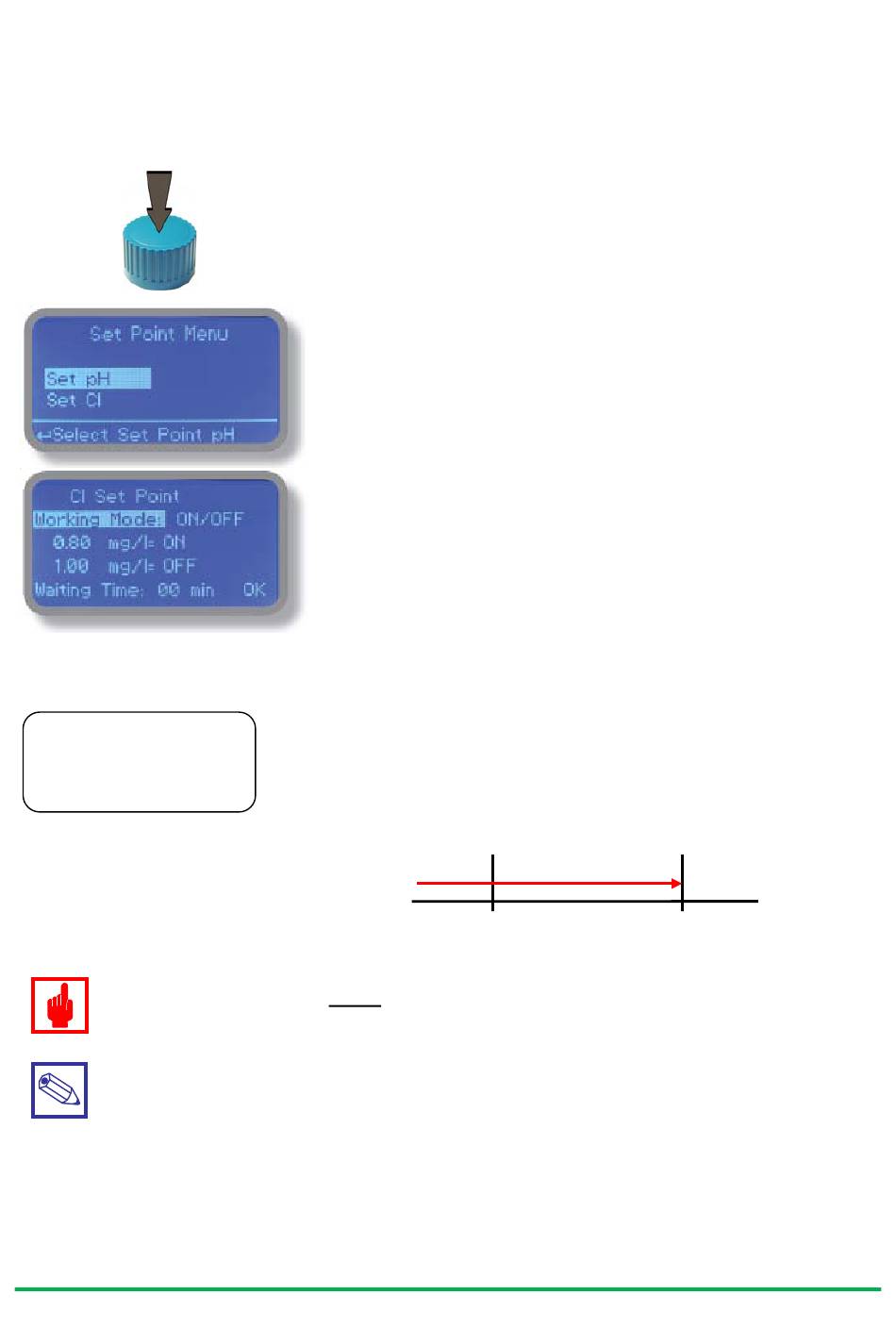

Drücken Sie im Hauptmenü den Dreh-Encoder auf der Position „Set-
Point", um das Untermenü zu öffnen.
Wählen Sie im Untermenü die Position „Set Cl" um das Einstellmenü
für die Grenzwerte zu öffnen.
Working Mode – Betriebsmodus:
In diesem Feld wählen sie den Betriebsmodus für die rechte
Dosierpumpe:
ON/OFF:
Die Pumpe startet beim Grenzwert „ON" und stoppt bei Erreichen
des Grenzwertes „OFF". Während des Betriebes arbeitet die Pumpe
mit 100% Dosierfrequenz.
PROPORTIONAL [%]:
Die Dosierfrequenz wird durch eine zunehmende Abweichung des
Messwertes vom eingestellten Sollwert proportional erhöht.
In diesem Beispiel fördert die Dosierpumpe bei einem Messwert von <= 0.20
mg/l mit 100% Leistung. Je näher der Messwert durch Zugabe von Chlor
dem Sollwert = 0.50 mg/l kommt, desto geringer wird die Dosierleistung (z.B.
bei 0.35 mg/l = 50%). Bei einem Messwert von >= 0.50 mg/l stoppt die
OK Dosierpumpe.
Der Proportionalbereich ist also 0.50 mg/l – 0.20 mg/l = 0.30 mg/l.
Technische Änderungen sowie Druckfehler vorbehalten
100%...................00%
0.20 mg/l 0.50 mg/l
