7.1.2 Set-Point Cl – Einstellung der Chlor-Regelung
In diesem Kapitel werden die unterschiedlichen Möglichkeiten zur Einstellung der Regelausgänge für
Cl-1 pulse und Cl-2 relay beschrieben.

Digital-Ausgang Cl-1 pulse

Proportional – Modus:
Achtung!
Stellen Sie den Sollwert immer auf „0 P/m"!
Ansonsten besteht die Gefahr einer Überdosierung, da die Dosierpumpe bei Erreichen des Soll-
wertes mit einem eingestellten Proportionalwert >0 P/m weiterfördern würde.
Hinweis:
Beachten Sie bei der Einstellung der Dosierfrequenz die Technischen Daten der angeschlosse-
nen Dosierpumpe.
20

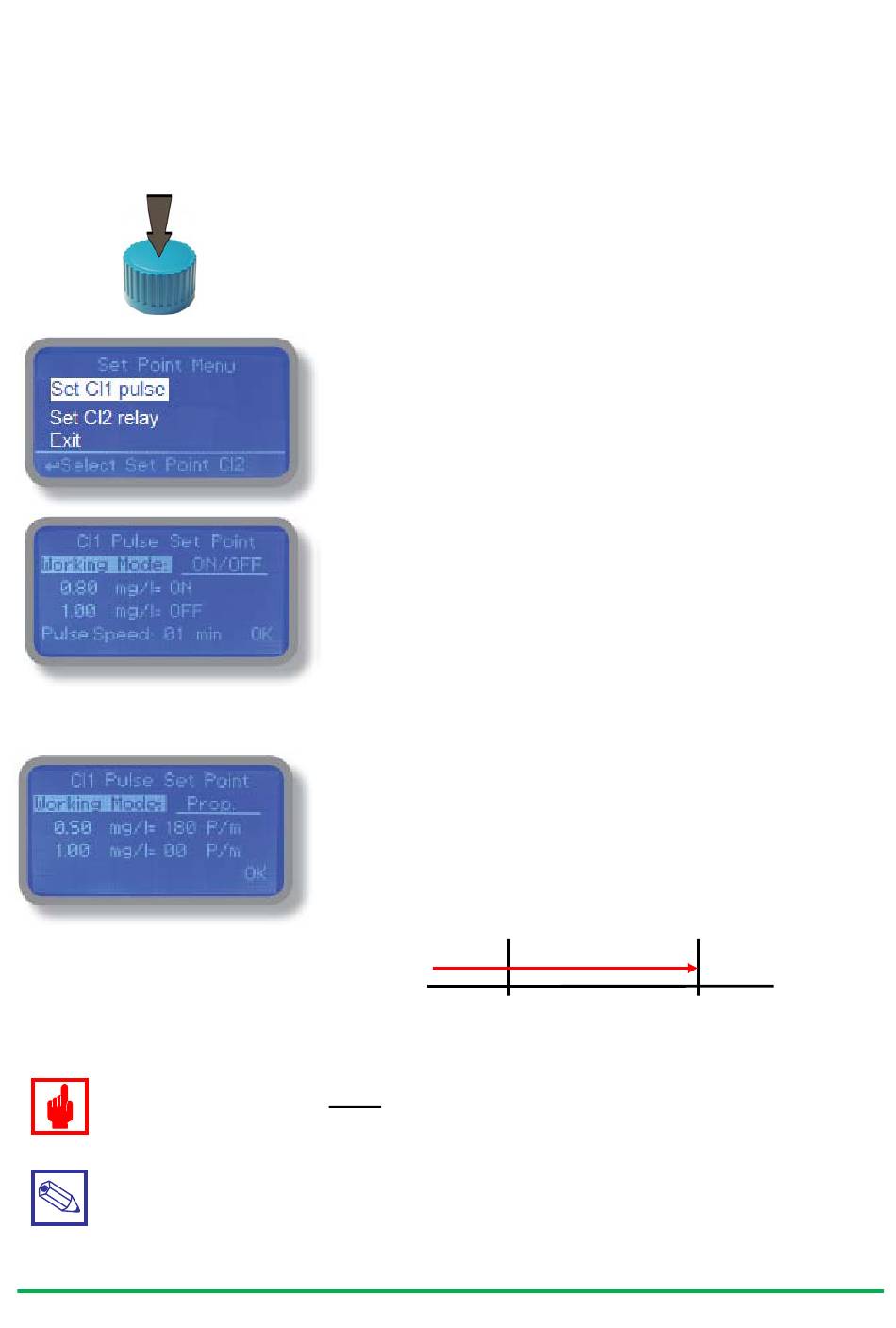

Drücken Sie im Untermenü „Set Point Menu" den Dreh-Encoder auf
der Position „Set Cl1 pulse", um das Untermenü zu öffnen.
Working Mode – Betriebsmodus:
Für die Digital-Ausgänge stehen drei unterschiedliche Betriebsmodi
zur Auswahl:
•
Prop. (Proportional):
Die Dosierfrequenz (Impulse/Minute) wird durch eine zunehmen-
de Abweichung des Messwertes vom eingestellten Sollwert pro-
portional erhöht.
•
ON/OFF:
Das Gerät gibt alle xx Minuten (Pulse Speed) einen Dosierimpuls
aus, bis der Sollwert erreicht ist.
•
OFF:
Der Digitalausgang ist deaktiviert.
In diesem Beispiel fördert die Dosierpumpe bei einem Messwert von
<= 0.50 mg/l mit einer Dosierfrequenz von 180 Impulsen/Minute. Je
näher der Messwert durch Zugabe von Chlor dem Sollwert = 1.00
mg/l kommt, desto geringer wird die Dosierleistung (z.B. bei 0.75
mg/l = 90 P/m). Bei einem Messwert von >= 1.00 mg/l stoppt die
Dosierpumpe.
Der Proportionalbereich ist also1.00 – 0.50 = 0.50 mg/l.
Technische Änderungen sowie Druckfehler vorbehalten
180 P/m.............0 P/m
0.50 mg/l 1.00 mg/l
