Montage – Installation
Die Montage und Inbetriebnahme des Gerätes erfolgt in vier Schritten:
1. Montage der Gerätes und des Chlorsensors
2. Elektrischer Anschluss
3. Kalibrierung der Messelektroden
4. Anpassung der Geräteparameter an die örtlichen Betriebsbedingungen
4.1
Montage
4.1.1 Montage des Gerätes LDPRC
•
Montieren Sie das Gerät an einer senkrechten Wand.
Verwenden Sie dazu die vier im Gehäuse vorgesehenen Befestigungsbohrungen.
Befestigungsbohrung
Achtung!
•
Das Gerät muss für Wartungsarbeiten von allen Seiten frei zugänglich sein.
•
Der Montageort muss trocken und jederzeit gut durchlüftet sein!
•
Setzen Sie das Gerät keiner direkten Sonneneinstrahlung aus.
•
Montieren Sie das Gerät nicht direkt unterhalb wasserführender Leitungen.
4.1.2 Montage des Chlorsensors ECL6
•
Montieren Sie die Durchflussarmatur mit integriertem Chlorsensor an einer senkrechten Wand.
Verwenden Sie dazu die zwei im Gehäuse vorgesehenen Befestigungsbohrungen.
•
Positionieren Sie die ECL6 so, daß sie bei stillstehender Filterpumpe weder leerlaufen, noch durch einen
Saugheber-Effekt entleert werden kann, da ansonsten die Messelektroden und insbesondere der Chlorsen-
sor trocknen könnten.
Achtung!
Ausgetrocknete
Kalibrierkonstanten und müssen deshalb bei der Wiederinbetriebnahme neu kalibriert werden!
•
Beachten Sie unbedingt die Montage- und Betriebsanleitung des Chlorsensors!
6
Messelektroden
und
Technische Änderungen sowie Druckfehler vorbehalten
Befestigungsbohrung

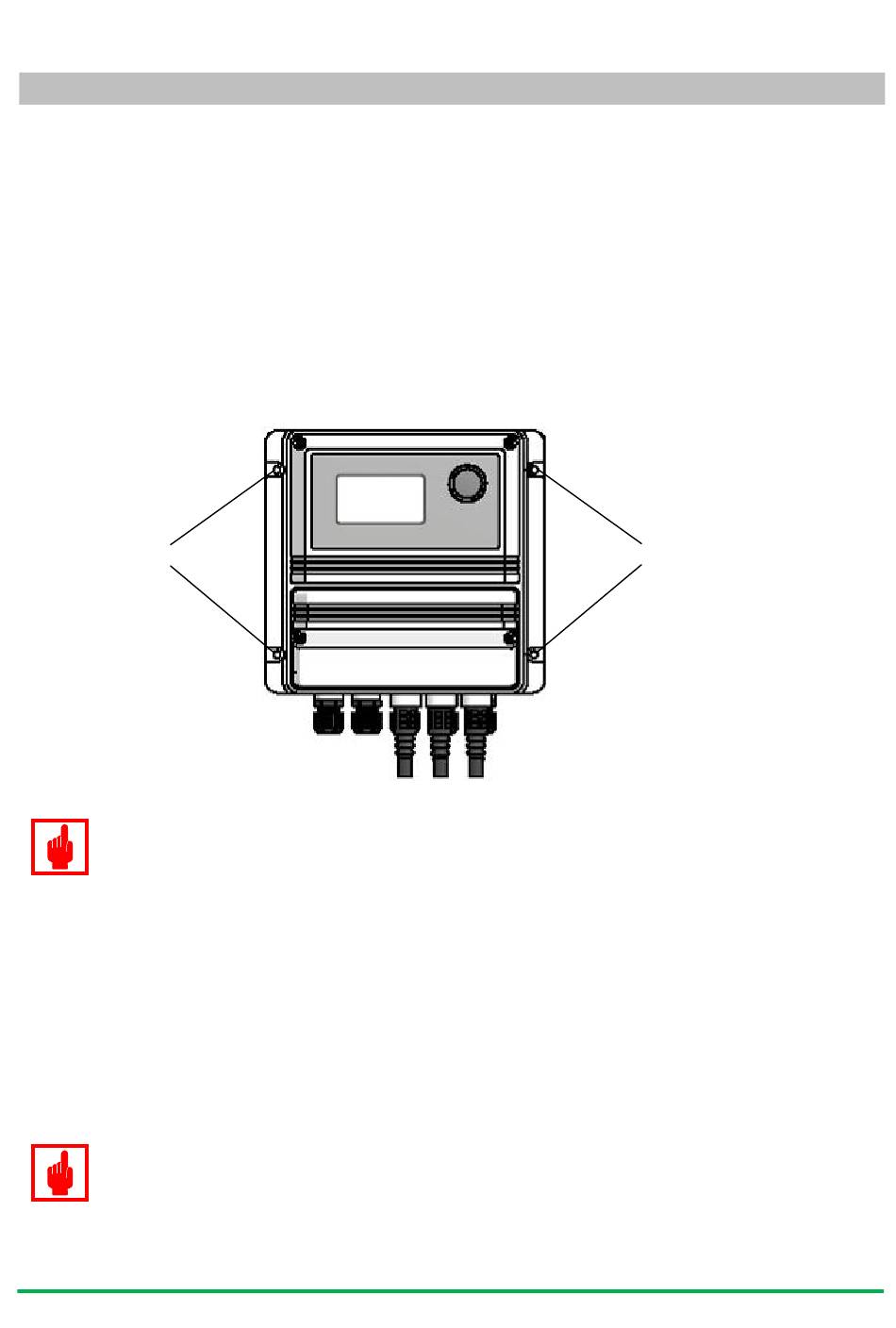

Abb. 4.1
