7.1

Set-Point - Grenzwerte

7.1.1 Set-Point pH – Grenzwerte für pH-Regelung
In diesem Untermenü können die Regelparameter zur Dosierung von pH-Minus oder pH-Plus mit der linken
Dosierpumpe eingestellt werden.
Je nach Regelrichtung – d.h. ob pH-Minus oder pH-Plus dosiert werden soll – sind die Werte wie folgt einzu-
stellen:
Proportional-Modus [%]:
Regelrichtung „pH-Minus"
Working Mode: %
7.00 pH = 00%
7.80 pH = 100%
Waiting Time: 00 min
Regelrichtung „pH-Plus"
Working Mode: %
7.20 pH = 00%
6.50 pH = 100%
Waiting Time: 00 min
16

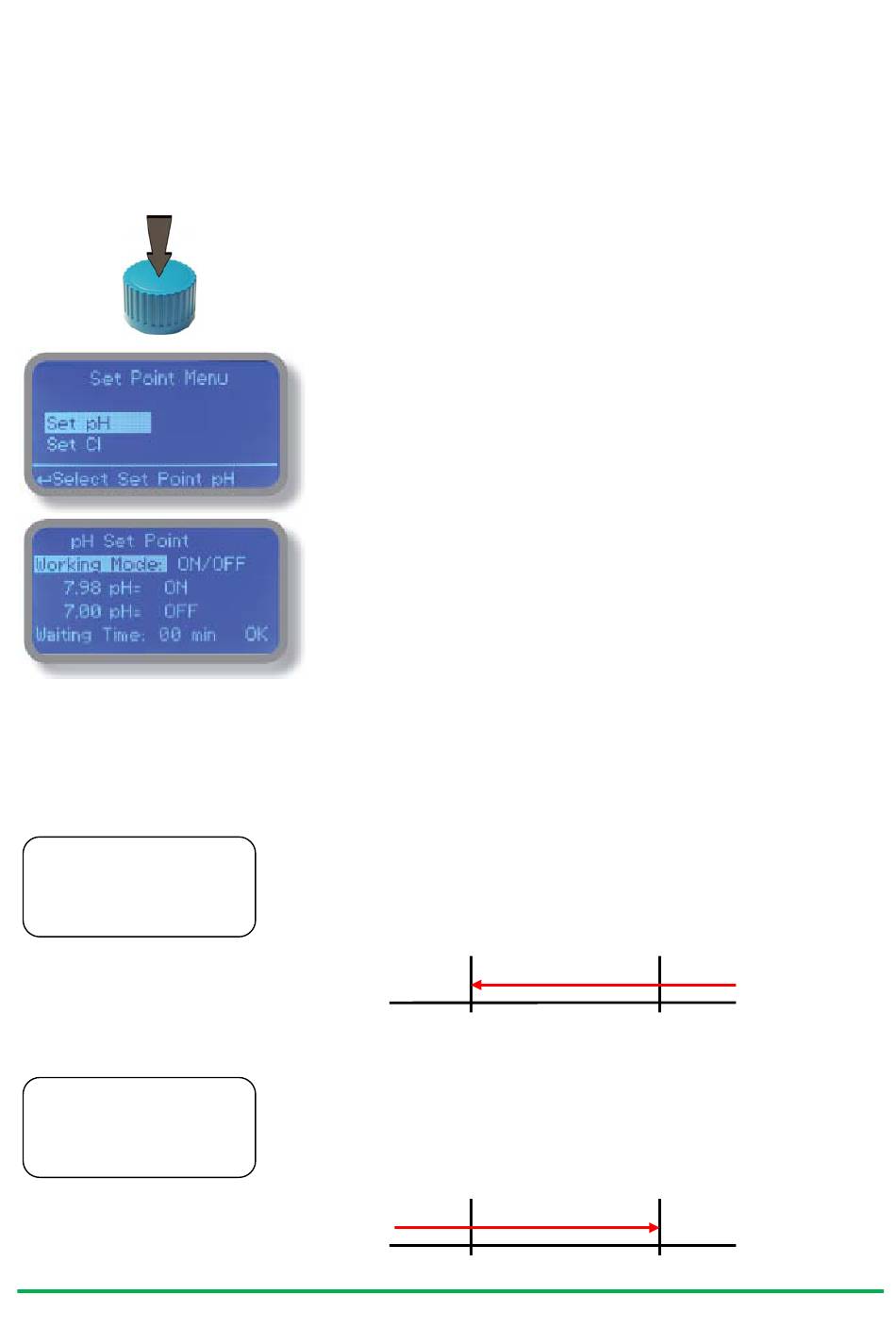

Drücken Sie im Hauptmenü den Dreh-Encoder auf der Position „Set-
Point", um das Untermenü zu öffnen.
Wählen Sie im Untermenü die Position „Set pH" um das Einstellmenü
für die Grenzwerte zu öffnen.
Working Mode – Betriebsmodus:
In diesem Feld wählen sie den Betriebsmodus für die linke
Dosierpumpe:
ON/OFF:
Die Pumpe startet beim Grenzwert „ON" und stoppt bei Erreichen
des Grenzwertes „OFF". Während des Betriebes arbeitet die Pumpe
mit 100% Dosierfrequenz.
PROPORTIONAL [%]:
Die Dosierfrequenz wird durch eine zunehmende Abweichung des
Messwertes vom eingestellten Sollwert proportional erhöht.
In diesem Beispiel fördert die Dosierpumpe bei einem Messwert von => pH
7.80 mit 100% Leistung. Je näher der Messwert durch Zugabe von pH-Minus
dem Sollwert = pH 7.00 kommt, desto geringer wird die Dosierleistung (z.B.
bei pH 7.40 = 50%). Bei einem Messwert von <= pH 7.00 stoppt die
OK
Dosierpumpe.
Der Proportionalbereich ist also pH 7.80 – pH 7.00 = pH 0.80.
In diesem Beispiel fördert die Dosierpumpe bei einem Messwert von <= pH
6.50 mit 100% Leistung. Je näher der Messwert durch Zugabe von pH-Plus
dem Sollwert = pH 7.20 kommt, desto geringer wird die Dosierleistung (z.B.
bei pH 6.85 = 50%). Bei einem Messwert von >= pH 7.20 stoppt die
OK
Dosierpumpe.
Der Proportionalbereich ist also pH 7.20 – pH 6.50 = pH 0.70.
Technische Änderungen sowie Druckfehler vorbehalten
00%..................100%
pH 7.00
100%...................00%
pH 6.50
pH 7.80
pH 7.20
