Erste Schritte
Analogkanal-
Empfindlichkeit
Statuszeile
Triggerpegel
Analoge
Kanäle
und Null-
Linien
Digitale Kanäle
Messungs-
statistik
Menüzeile
Softkeys
66
Triggerpunkt,
Zeit/
Zeitreferenz
div

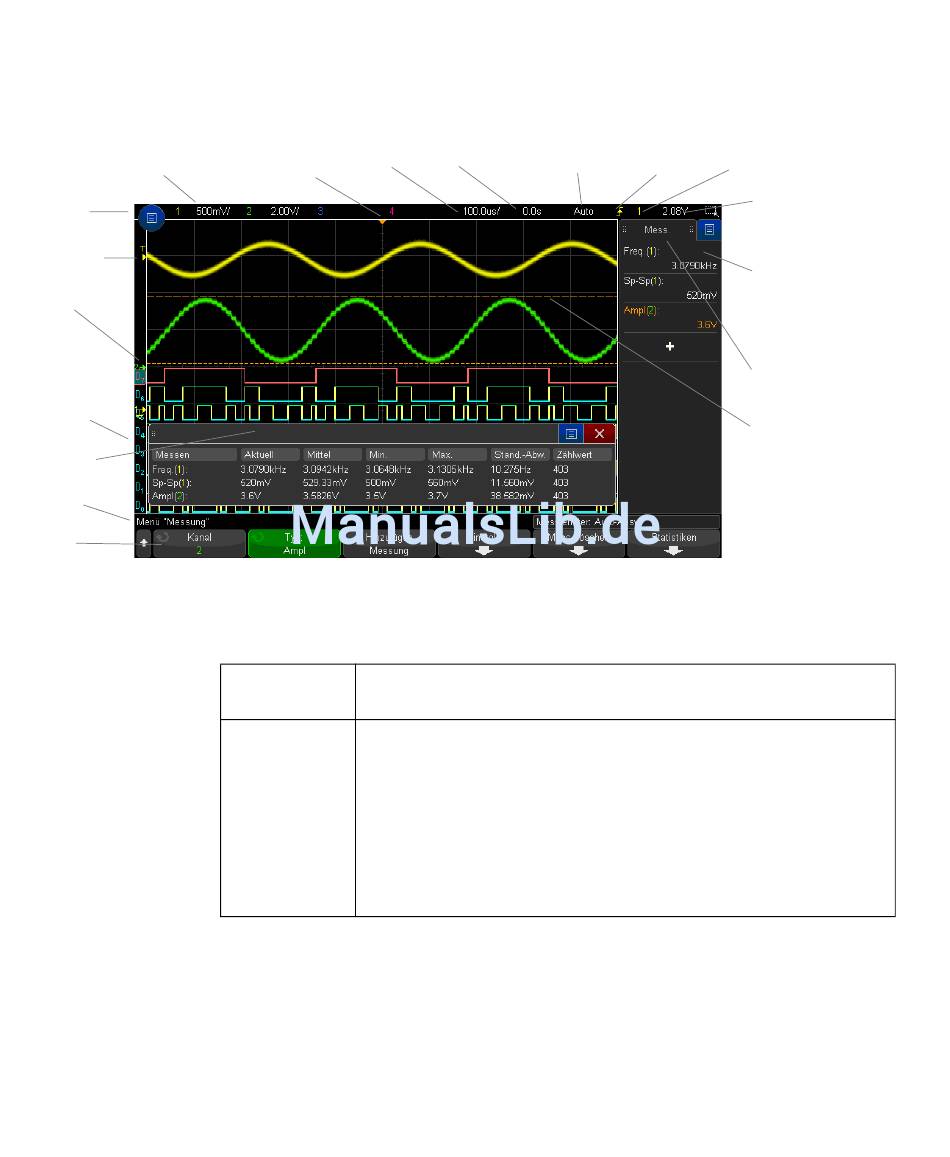

Abbildung 1 Verstehen der Anzeige
Statuszeile
Die oberste Zeile des Displays enthält vertikale und horizontale Daten sowie
Informationen über die Triggerkonfiguration.
Display-Bereich
Der Display-Bereich enthält die erfassten Wellenformen, Kanalbezeichnungen
sowie die Anzeigen für analoge Trigger und Null-Linie. Die Daten jedes
Analogkanals werden in unterschiedlichen Farben angezeigt.
Die Signaldaten werden in 256 verschiedenen Intensitätsstufen angezeigt.
Weitere Informationen über die Anzeige von Signaldaten finden Sie unter
legen Sie die Wellenformintensität fest"
Weitere Informationen über die Display-Betriebsarten finden Sie in
"Display-Einstellungen," ab Seite 161.
Verzögerungs-
Status
zeit
Start/Stopp
