• Pinkfarbene vertikale Leisten weisen darauf hin, dass Sie zur Ansicht der
• Rote Punkte in der Dekodierungszeile weisen darauf hin, dass weitere Daten
• Alias-Buswerte (unterabgetastete oder unbestimmte Werte) werden in Pink
• Unbekannte Buswerte (nicht definierte Werte oder Fehlerbedingungen) werden

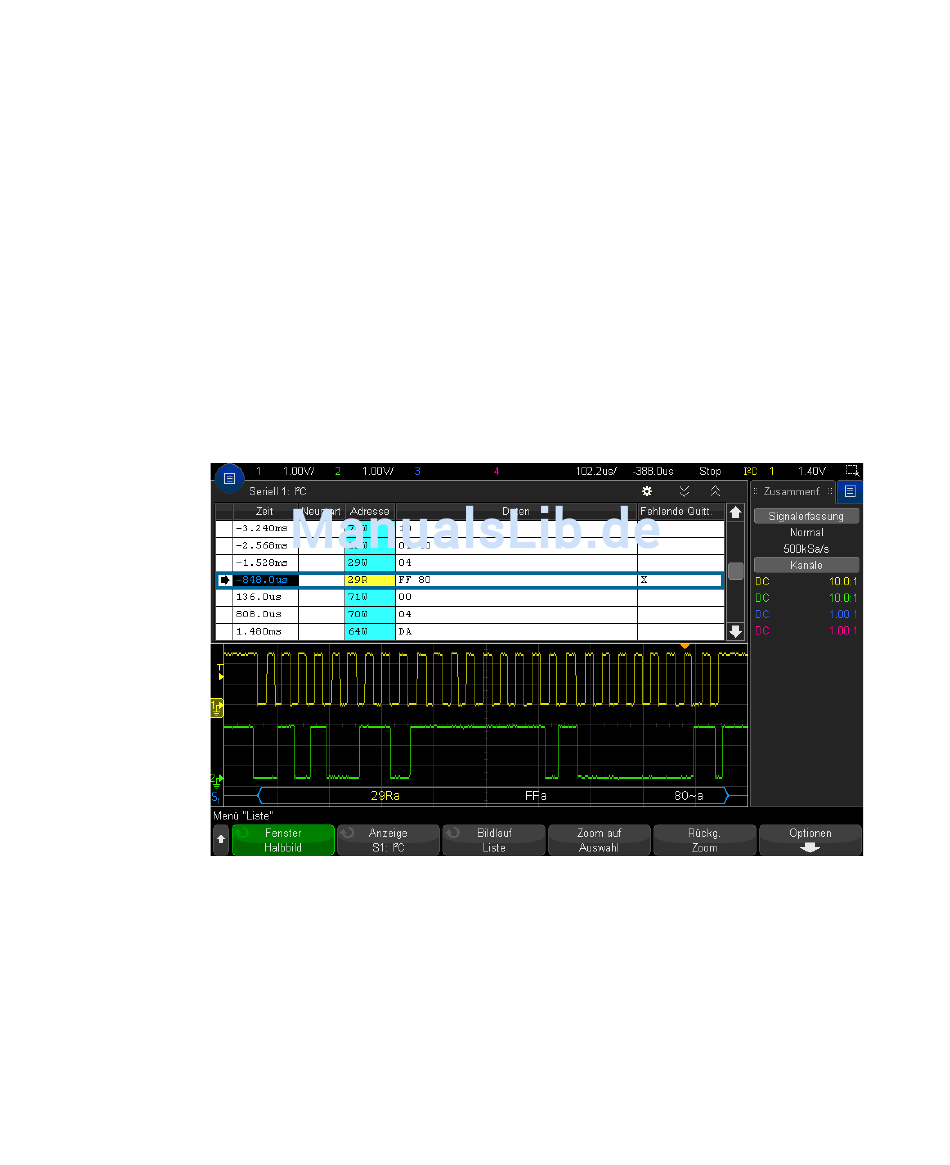

Interpretieren von I2C-Auflisterdaten

Neben der Standardspalte Zeit umfasst der I2C-Auflister folgende Spalten:
• Neustart — wird durch ein „X" angezeigt.
• Adresse — in Blau für Schreibvorgänge und in Gelb für Lesevorgänge.
• Daten — Datenbytes.
• Fehlende Quitt. — „ X " , bei Fehlern hervorgehoben in Rot.
Keysight InfiniiVision 3000T X-Series Oszilloskope Benutzerhandbuch
Dekodierung die horizontale Skalierung erweitern und den Vorgang erneut
ausführen müssen.
angezeigt werden können. Führen Sie zur Ansicht der Daten einen Bildlauf
durch oder erweitern Sie die horizontale Skalierung.
dargestellt.
in Rot angezeigt.
I2C/SPI-Triggerung und Seriell Dekodieren
