12
Triggermodus/Kopplung
Die Eingangsimpedanz des externen Triggers beträgt 1M Ohm. Auf diese Weise
können Sie passive Messsonden für allgemeine Messungen einsetzen. Die höhere
Impedanz minimiert die vom Oszilloskop auf das Messobjekt einwirkenden
Ladungseffekte.
Festlegen der Einheiten und Messsonden-Dämpfungswerte für EXT TRIG IN:
1 Drücken Sie auf dem Bedienfeld im Triggerbereich die Taste [Mode/Coupling]

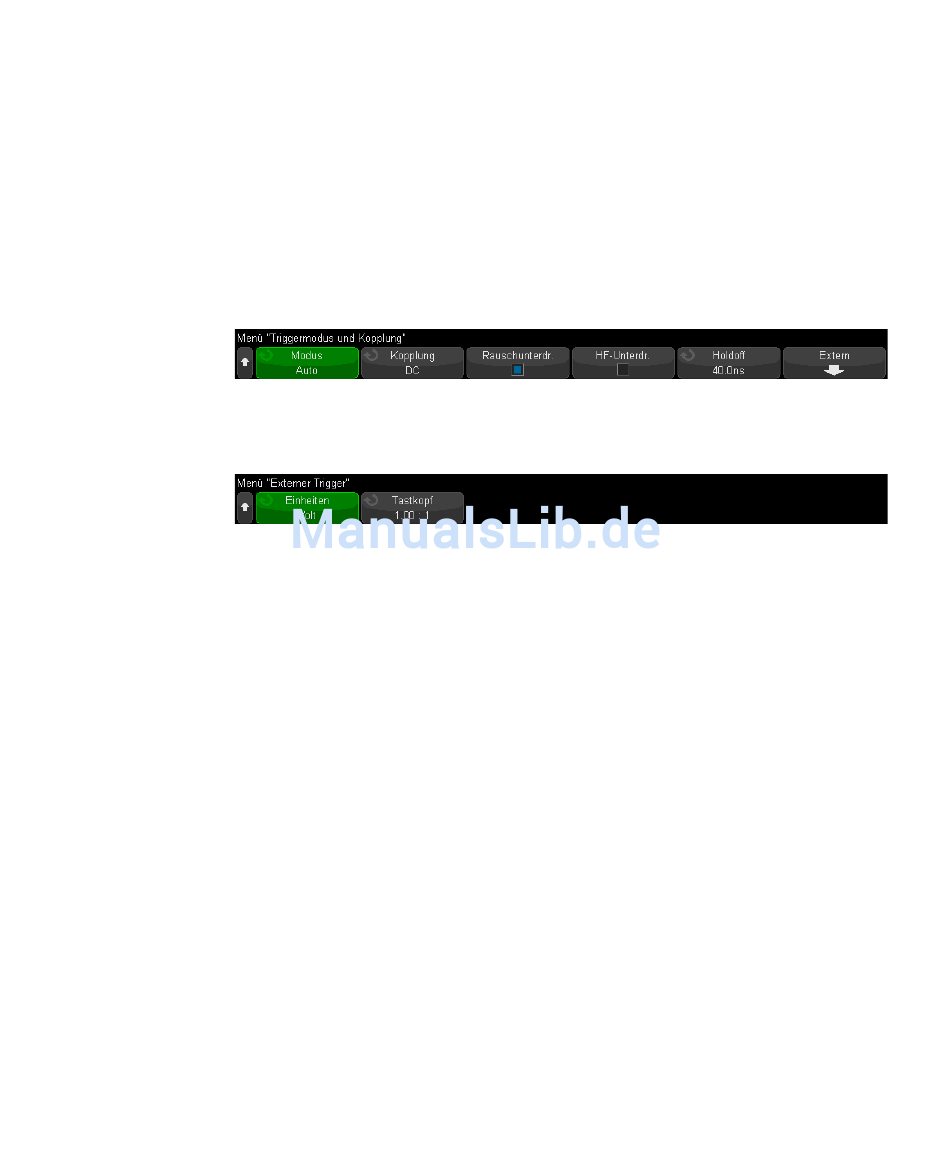

2 Drücken Sie im Menü Triggermodus und Kopplung den Softkey Extern.
3 Drücken Sie im Menü Externer Trigger den Softkey Einheiten, um zwischen
4 Drücken Sie den Softkey Messsonde. Drehen Sie anschließend den
224
Modus/Kopplung.
folgenden Optionen auszuwählen: :
• Vol t – für eine Spannungsmesssonde.
• Amp – für eine Strommesssonde.
Messergebnisse, Kanalempfindlichkeit und Triggerpegel werden in den
ausgewählten Messeinheiten angezeigt.
Eingabedrehknopf, um die Messsondenabschwächung festzulegen.
Der Wert kann im Bereich von 0,1:1 bis 10000:1 in 1-2-5-Schritten eingestellt
werden.
Der Tastkopfdämpfungsfaktor muss für Messungen korrekt eingestellt sein.
