Basis

Der Boden eines Signals ist die Betriebsart (häufigster Wert) des unteren
Signalteils. Falls die Betriebsart nicht eindeutig definiert ist, wird der Boden gleich
dem Minimum gesetzt. Der Y-Cursor zeigt den gemessenen Wert an.

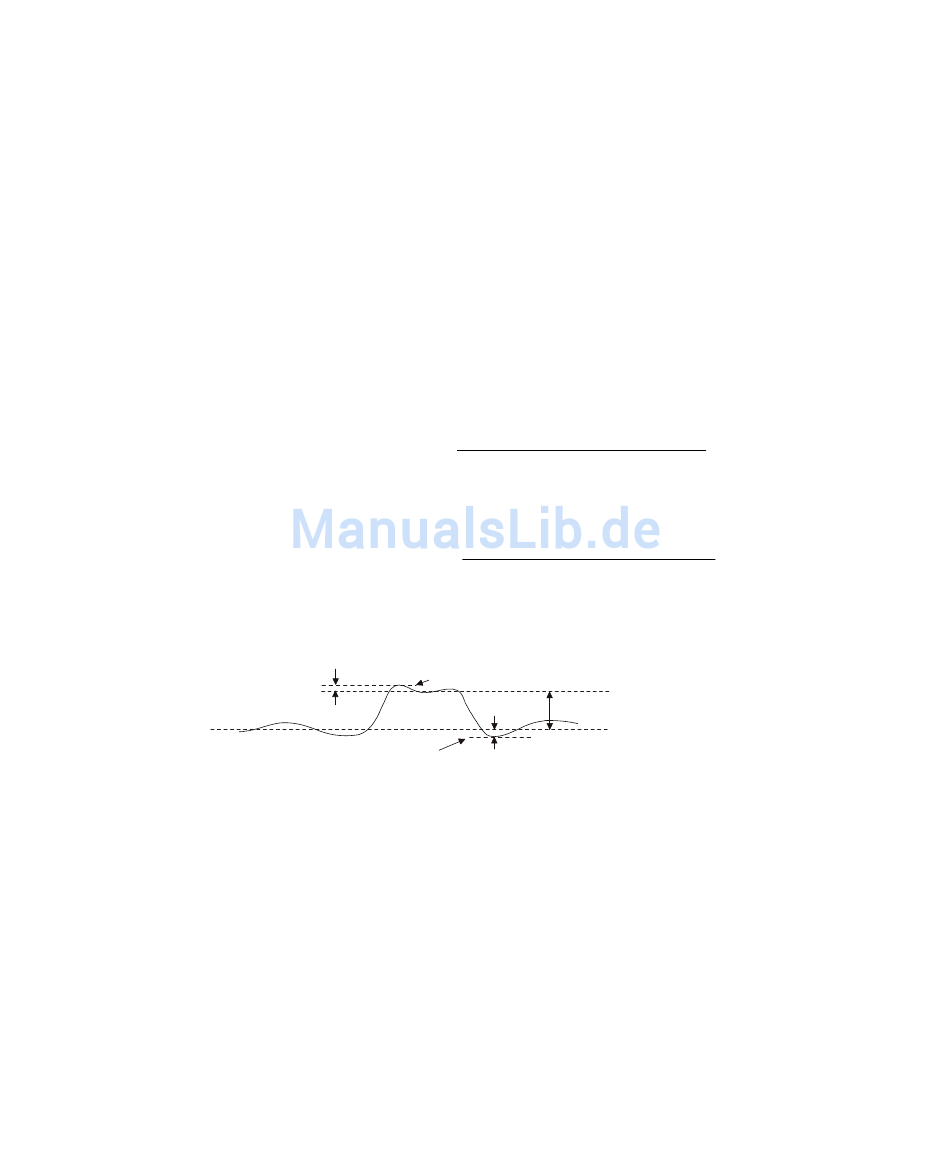

Überschwingen
Überschwingen ist eine Verzerrung der Signalform unmittelbar nach einer
größeren Flanke. Das Überschwingen wird in Prozent der Amplitude gemessen.
Die X-Cursor zeigen an, welche Flanke (nämlich die dem Trigger-Referenzpunkt
nächstgelegene) gemessen wird.
Rising edge overshοot =
Falling edge overshοot = Base − D local Minimum
Keysight InfiniiVision 3000T X-Series Oszilloskope Benutzerhandbuch
local Maximum − D Top
Überschwingen
lokales Maximum
lokales Minimum
Überschwingen
Amplitude
Amplitude
Oben
Basis
15
Messungen
× 100
× 100
