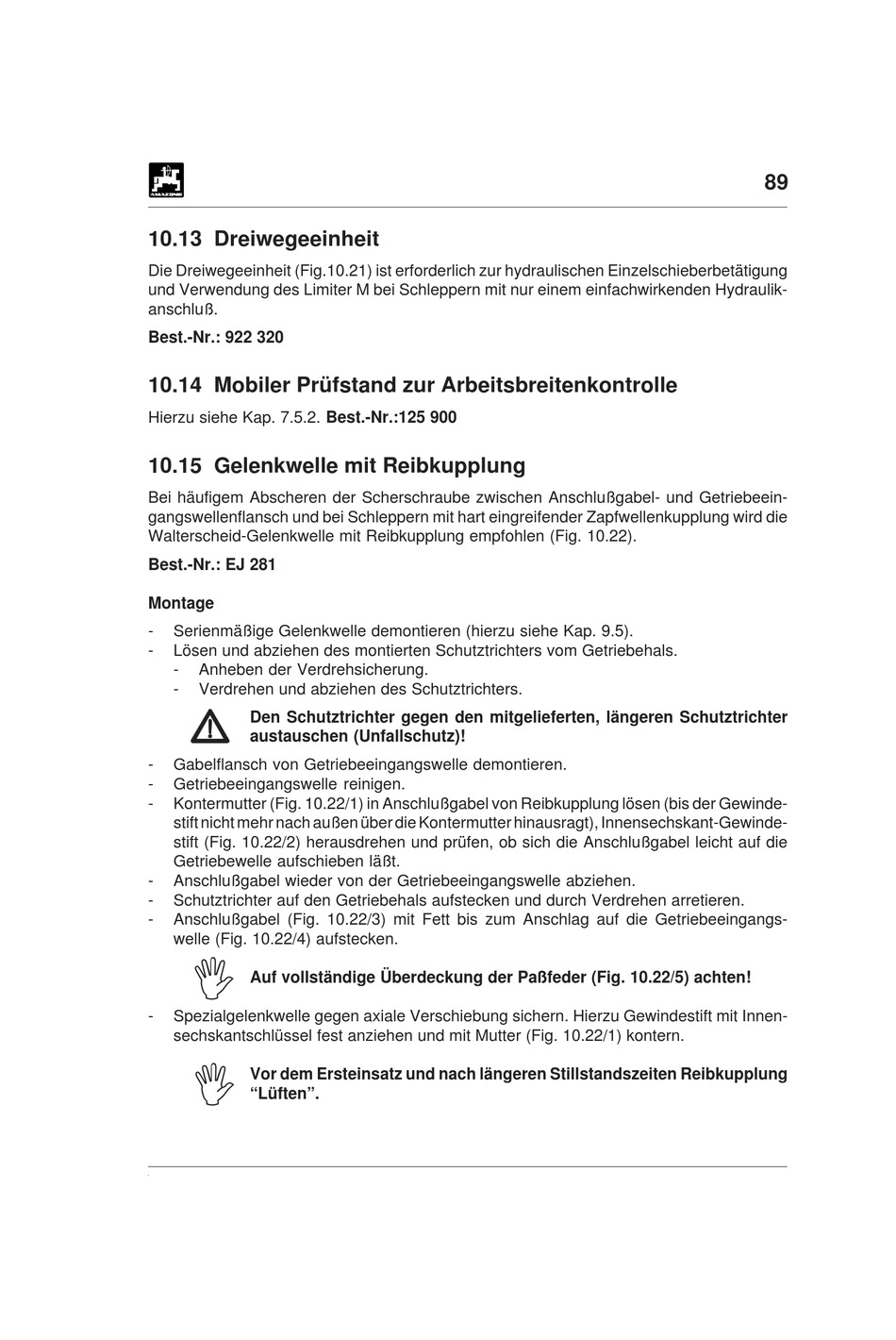

10.13 Dreiwegeeinheit
Die Dreiwegeeinheit (Fig.10.21) ist erforderlich zur hydraulischen Einzelschieberbetätigung
und Verwendung des Limiter M bei Schleppern mit nur einem einfachwirkenden Hydraulik-
anschluß.
Best.-Nr.: 922 320
10.14 Mobiler Prüfstand zur Arbeitsbreitenkontrolle
Hierzu siehe Kap. 7.5.2. Best.-Nr.:125 900
10.15 Gelenkwelle mit Reibkupplung
Bei häufigem Abscheren der Scherschraube zwischen Anschlußgabel- und Getriebeein-
gangswellenflansch und bei Schleppern mit hart eingreifender Zapfwellenkupplung wird die
Walterscheid-Gelenkwelle mit Reibkupplung empfohlen (Fig. 10.22).
Best.-Nr.: EJ 281
Montage
-
Serienmäßige Gelenkwelle demontieren (hierzu siehe Kap. 9.5).
-
Lösen und abziehen des montierten Schutztrichters vom Getriebehals.
-
Anheben der Verdrehsicherung.
-
Verdrehen und abziehen des Schutztrichters.
Den Schutztrichter gegen den mitgelieferten, längeren Schutztrichter
austauschen (Unfallschutz)!
-
Gabelflansch von Getriebeeingangswelle demontieren.
-
Getriebeeingangswelle reinigen.
-
Kontermutter (Fig. 10.22/1) in Anschlußgabel von Reibkupplung lösen (bis der Gewinde-
stift nicht mehr nach außen über die Kontermutter hinausragt), Innensechskant-Gewinde-
stift (Fig. 10.22/2) herausdrehen und prüfen, ob sich die Anschlußgabel leicht auf die
Getriebewelle aufschieben läßt.
-
Anschlußgabel wieder von der Getriebeeingangswelle abziehen.
-
Schutztrichter auf den Getriebehals aufstecken und durch Verdrehen arretieren.
-
Anschlußgabel (Fig. 10.22/3) mit Fett bis zum Anschlag auf die Getriebeeingangs-
welle (Fig. 10.22/4) aufstecken.
I
Auf vollständige Überdeckung der Paßfeder (Fig. 10.22/5) achten!
-
Spezialgelenkwelle gegen axiale Verschiebung sichern. Hierzu Gewindestift mit Innen-
sechskantschlüssel fest anziehen und mit Mutter (Fig. 10.22/1) kontern.
I
Vor dem Ersteinsatz und nach längeren Stillstandszeiten Reibkupplung
"Lüften".
89
