EX
EX-
EX
-
-
44092
44092-
44092
-
-
2 / EX
2 /
2 / EX
EX-
-
-
44292
44292
44292-
-
-
2
2
2
JUMPER EINSTELLUNG & ANSCHLÜSSE
J7:
1 +5V
Für X5V oder X12V Einstellung (JP3) muss J7 mit dem PC-Netzteil
2 GND
3 GND
verbunden werden! Sonst wird die Karte nicht mit Strom versorgt.
4 +12V
DB9M:
Seriell 9 Pin D-SUB Stecker
Pin
Signal
Pin
1
CDC
4
2
RXD
5
GROUND
3
TXD
6
HARDWARE INSTALLATION
Wenn Sie die Karte installieren, beachten Sie bitte die folgenden Hinweise. Da es große
Unterschiede zwischen PC's gibt, können wir Ihnen nur eine generelle Anleitung zum
Einbau geben. Bei Unklarheiten halten Sie sich bitte an die Bedienungsanleitung Ihres
Computersystems.
1.
Schalten Sie Ihren Rechner und alle angeschlossenen Peripheriegeräte aus und
ziehen Sie bei allen Geräten den Netzstecker.
2.
Lösen Sie die Schrauben des Gehäuses auf der Rückseite Ihres Computers und
entfernen Sie vorsichtig das Gehäuse.
3.
Suchen Sie einen freien Steckplatz und entfernen Sie das Slot Blech, stecken Sie die
Karte vorsichtig in den ausgewählten Steckplatz ein. Stellen Sie sicher das es sich
um den richtigen Steckplatz handelt! (siehe Kompatibilität unter technische Daten)
4.
Beachten Sie das die Karte korrekt eingesteckt wird und das kein Kurzschluss ent-
steht. Wenden Sie bitte keine Gewalt an um die Karte einzustecken!
5.
Danach befestigen Sie die Karte bitte mit einer Schraube am Gehäuse.
6.
Jetzt können Sie das Computergehäuse mit den Schrauben wieder schließen.
TREIBER INSTALLATION
Windows 9x/ ME/ 2000/ XP/ Vista/ 7/ 8
Windows erkennt beim Start einen neuen "PCI Controller" und öffnet automatisch
den Windows Hardwareassistenten. Wählen Sie die manuelle Installation aus und
legen Sie die Treiber CD in Ihr CD-ROM Laufwerk (z.B. Laufwerk D:). Geben Sie
nun den Pfad "D:\IO\OXFORD\" und dann das Verzeichnis Ihres Betriebssystems
in das jeweilige Feld für die Quelle/Pfad ein und klicken Sie auf >weiter<. Windows
sucht nun nach den Treibern in dem angegebenen Verzeichnis. Folgen Sie den
Anweisungen des Hardwareassistenten und beenden Sie die Installation. Sollte
Windows noch weitere neue Hardware erkennen wiederholen Sie die oben angege-
benen Schritte. Wichtig! Starten Sie Ihren PC in jedem Fall nach der Installation
neu.
ÜBERPRÜFEN DER INSTALLIERTEN TREIBER
Klicken Sie auf Start<>Ausführen< geben Sie "compmgmt.msc" ein und klicken Sie
auf >OK<. Wählen Sie nun >GeräteManager<. Dort müssten Sie unter „Anschlüsse
(COM und LPT)" einen oder mehrere neue „PCI Port" z.B. (Com3) sehen. Wenn Sie
diese oder ähnliche Einträge sehen, ist die Karte korrekt installiert.
ÄNDERN DER PORT NUMMER
Hier können Sie die Ports ändern, klicken Sie z.B. auf >COM3< >Anschlusseinstellung<
und >Erweitert<. Sie können dann zwischen COM3 und COM256 wählen!
2
Deutsch
Deutsch
Deutsch
EX
EX-
EX
-
-
44092-
44092
44092
TREIBER INSTALLATION
Windows Server 200x
Windows erkennt beim Start einen neuen "PCI Controller" und öffnet automatisch den
Windows Hardwareassistenten. Wählen Sie die manuelle Installation aus und legen Sie
die Treiber CD in Ihr CD-ROM Laufwerk (z.B. Laufwerk D:). Geben Sie nun den Pfad
"D:\IO\OXFORD\" und dann das Verzeichnis ihres Betriebssystems für Server 2000:
"2000", für Server 2003 "XP32" oder "XP64", für Server 2008 „Vista32" oder
„Vista64" und für Server 2008 R2 „Win7_8_32bit" oder „Win7_8_64bit" in das jeweili-
Signal
Pin
Signal
ge Feld für die Quelle/Pfad ein und klicken Sie auf >Weiter<. Windows sucht nun nach
DTR
7
RTS
den Treibern in dem angegebenen Verzeichnis. Folgen Sie den Anweisungen des
Hardwareassistenten und beenden Sie die Installation. Sollte Windows noch weitere
8
CTS
neue Hardware erkennen wiederholen Sie die oben angegebenen Schritte. Wichtig!
DSR
9
RI
Starten Sie Ihren PC in jedem Fall nach der Installation neu.
ÜBERPRÜFEN DER INSTALLIERTEN TREIBER
Klicken Sie auf Start<>Ausführen< geben Sie "compmgmt.msc" ein und klicken Sie
auf >OK<. Wählen Sie nun >GeräteManager<. Dort müssten Sie unter „Anschlüsse
(COM und LPT)" einen oder mehrere neue „PCI Port" z.B. (Com3) sehen. Wenn Sie
diese oder ähnliche Einträge sehen, ist die Karte korrekt installiert.
ÄNDERN DER PORT NUMMER
Hier können Sie die Ports ändern, klicken Sie z.B. auf >COM3< >Anschlusseinstellung<
und >Erweitert<. Sie können dann zwischen COM3 und COM256 wählen!
Windows NT 4.0
Starten Sie Windows NT 4.0 und legen Sie die Treiber CD in Ihr CD-ROM Laufwerk
(z.B. Laufwerk D:) und klicken Sie auf >Start< >Ausführen< und geben Sie
„D:\IO\OXFORD\NT4\Install_Serial.exe" ein. Windows NT 4.0 startet das Setup Pro-
gramm und installiert den Treiber. Wichtig! Starten Sie Windows NT jetzt neu.
ÜBERPRÜFEN DER INSTALLIERTEN TREIBER
Klicken Sie auf >Start<>Programme<>Verwaltung(Allgemein)<>Windows
Diagnose< danach klicken Sie auf >Ressourcen<>IRQ<. Hier werden Sie einen
Eintrag z.B. „09
Hier müssten Sie vier Einträge: z.B. „D400-D407 oxser
oxser
0
sich aber je nach System Konfiguration und Karte ändern. Sollten Sie diese oder ähnli-
che Einträge sehen, ist die Karte korrekt installiert.
LINUX
Es gibt für diese Karte keine Linux Treiber, sie wird allerdings unter den meisten Linux
Versionen unterstützt. Da sich die einzelnen Distributionen und Kernelversionen sehr
voneinander unterscheiden, können wir Ihnen leider keine Installationsanweisung zur
Verfügung stellen. Bitte halten Sie sich an die Installationsanweisung für Standard I/O
Ports Ihrer Linux Version. In einigen Versionen wird die Karte automatisch beim Start
installiert.
-
-
2 /
2 / EX
2 / EX
EX-
-
-
44292
44292-
44292
-
-
2
2
2
oxser 0
PCI" für die Karte finden. Klicken Sie jetzt auf >I/O-Port<.
0
PCI" oder „D800-D802
PCI" und „DC00-DC1F oxser 0 PCI" finden. Die I/O Adressen können
3
Deutsch
Deutsch
Deutsch
User Manual
User Manual
Vers. 1.1 / 02.07.13

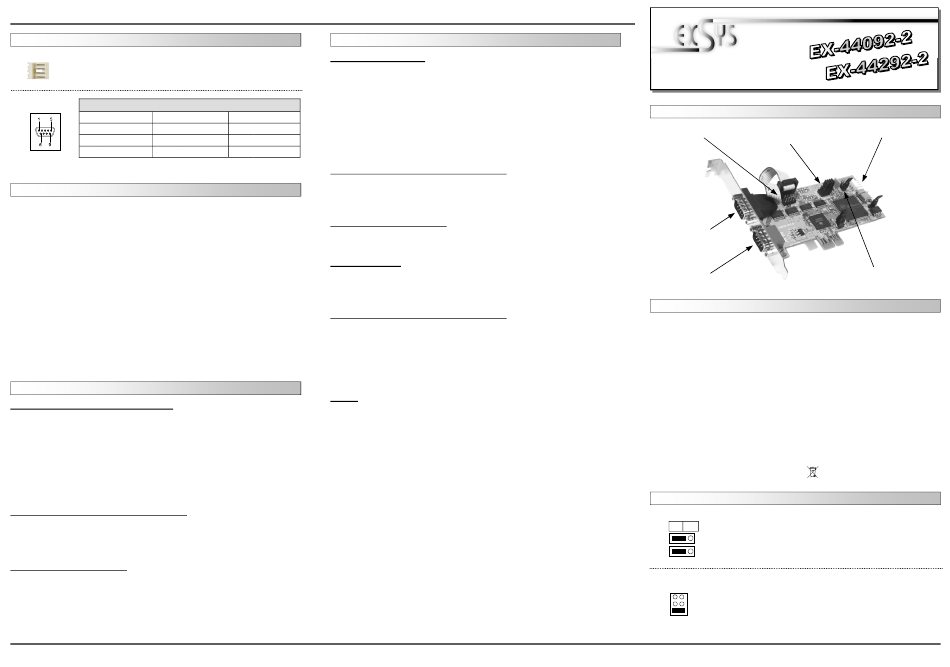

LAYOUT
J1: Internal serial
JP2: Power to 9 Pin
header
S2: 9 pin male
serial connector
S1: 9 pin male
serial connector
DESCRIPTION & TECNICAL INFORMATION
The EX-44092-2 / EX-44292-2 is a plug & play high-speed serial RS-232 expansion
NT-
card for the PCI Express Bus. The EX-44092-2 / EX-44292-2 provides two 9 pin high
speed RS-232 serial ports. It uses data transfer rates up to 921Kbaud/s. The EX-44092
-2 / EX-44292-2 design utilizes the 16C95x UART with 128byte buffer, which incorpo-
rates the latest in high speed interface technology. In combination with the fast PCI-
Express bus it provides a secure and very high data transfer on each single port. It
supports all PCI-Express slots x1 to x16. It is not possible to change the address or IRQ
settings manually, they will be obtained automatically by the system (BIOS) and operat-
ing system. Please note if you connection speed above 115.2Kbaud your peripheral
device must support it. Besides you have to manually set the baud rate and divisor in
the device manager. The EX-44292-2 is a card for small form factor server or computer
cases with a 3.15inch bracket.
Compatibility:
PCI-Express x1 to x16
Operating system:
WIN 9x/ ME/ NT4.0/ 2000/ XP/ Vista/ 7/ 8/ Server 200x/ Linux
Connections:
2x 9 pin D-SUB serial male connector
Extent of delivery: EX-44092-2 or EX-44292-2, Driver CD, Manual
Certificates:
CE / FCC / RoHS / WEEE
CE CE
CE
JUMPER SETTING & CONNECTORS
JP2:
DIS
DIS PWR
PWR
S1
The power source is controlled by jumper JP3 (see the following
S2
section). But this should not be adjusted for standard applications.
JP3:
Only if JP2 is set to PWR! The pin 9 from the serial port connector
will be supplied with DC5V or DC12V. There are 3 sources depends
on the jumper position of JP3.
AUX5V
AUX12V
AUX5V = DC5V from J7, pc power supply connection is required
PCI12V
AUX12V = DC12V from J7, pc power supply connection is required
PCI12V = DC12V from Mainboard (Factory Setting)
J7: Aux. Power
On/Off
Connector
JP3: External Power select to Power
Supply or PCI-Express Bus
DE97424562 / WHQL
= The pin 9 is connected with the RI (Ring Indicator)
signal as standard RS-232 definition (Factory Setting)
= The pin 9 is connected with a power either from PCI
4
