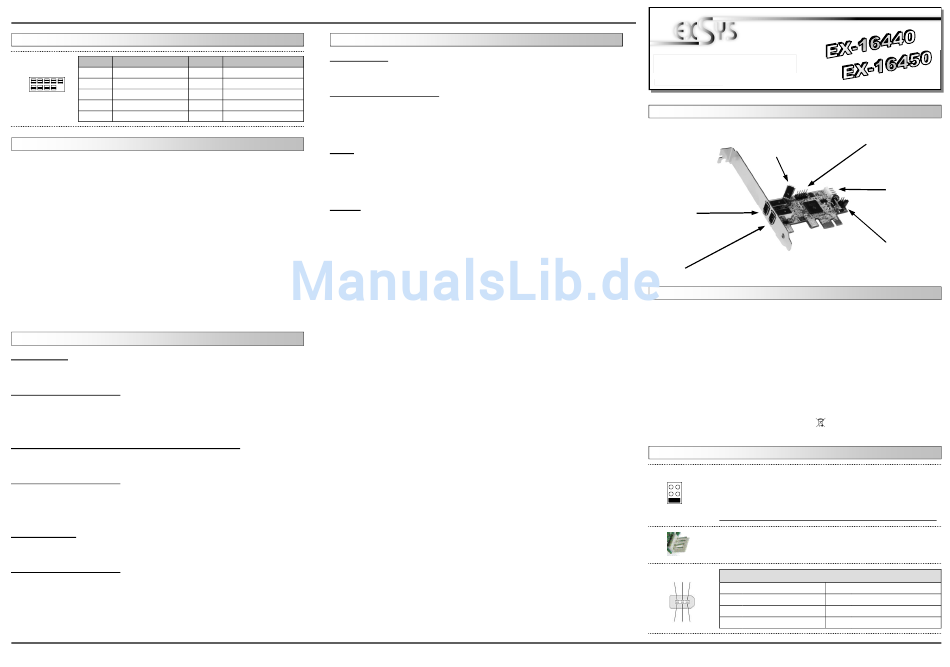

Exsys EX-16450 Bedienungsanleitung

EX EX- EX - - 16440 / 16450 16440 / 16450 16440 / 16450
JUMPER SETTING & CONNECTORS:
J4:
Pin Signal Name
1 TPA+
2 4 6 8 10
2 TPA-
3 GND
1 3 5 7 9
4 GND
5 TPB+
HARDWARE INSTALLATION :
If you are ready with the jumper settings for the card, please proceed with the following
installation instructions. Because the designs of computers are different, only general
installation instructions are given. Please refer your computer's reference manual whenever
in doubt.
1. Turn off the power to your computer and any other connected peripherals.
2. Remove the mounting screws located at the rear and/or sides panels of your Comput-
er and gently slide the cover off.
3. If necessary please install now the external power supply to the card like shown at JP1
& J6 above.
4. Locate an available & correct expansion slot ( see compatibility at technical infor-
mation above) and remove its covers from the rear panel of your computer.
5. Align the card with the expansion slot, and then gently but firmly, insert the card. Make
sure the card is seated and oriented correctly.
6. Then connect the card with a screw to the rear panel of the computer.
7. Gently replace your computer's cover and the mounting screws.
DRIVER INSTALLATION :
Windows ME
The drivers are already integrated in Windows and the card will be installed automatical-
ly.
CHECK INSTALLED DRIVER:
Open the >Device manager< . Now you should see at "IEEE1394 Devices" the following
new entry's: <Texas Instruments OHCI conform IEEE1394 Host controller>.
If you see this or a similar information the card is installed correctly.
Windows 2000 XP / Server2003 and Server 2008 (R2)
The drivers are already integrated in Windows and the EX-16440 / 16450 will be in-
stalled automatically.
CHECK INSTALLED DRIVER:
Open the >Device manager< . Now you should see at "IEEE1394 Devices" the following
new entry's: <Texas Instruments OHCI conform IEEE1394 Host controller>.
If you see this or a similar information the card is installed correctly.
Windows Vista
The drivers are already integrated in Windows and the card will be installed automatical-
ly.
CHECK INSTALLED DRIVER:
Open the >Device manager< . Now you should see at "IEEE1394 Devices" the following
new entry's: <Texas Instruments OHCI conform IEEE1394 Host controller>.
If you see this or a similar information the card is installed correctly.
5
English English English EX EX EX- - - 16440 / 16450 16440 / 16450 16440 / 16450
DRIVER INSTALLATION :
Windows 7/ 8
Pin Signal Name
The drivers are already integrated in Windows and the card will be installed automatical-
6 TPB-
ly.
7 +12VDC Bus Power
CHECK INSTALLED DRIVER:
8 +12VDC Bus Power
Open the >Device manager< . Now you should see at "IEEE1394 Devices" the following
9 ——
new entry's: <Texas Instruments OHCI conform IEEE1394 Host controller>.
10 GND
If you see this or a similar information the card is installed correctly.
MAC:
The drivers are already integrated in MAC OS and the card will be installed automatical-
ly. Only Mac OS 8.6 do need a update before the card can be used. You can download
the update on the Mac OS homepage (e.g. FireWire Support 2.8.x)
In doubt please refer to the installation manual from your MAC OS version!
LINUX:
Because each individual distribution and kernel version of Linux is different, sadly we
cant provide a installation instruction here. Please refer to the installation manual for
IEEE1394 ports from your Linux version !
English English English
AUFBAU :
J3: Port 1
Wird mit dem
Internen Port J5
geteilt
J2: Port 1
BESCHREIBUNG & TECHNISCHE DATEN :

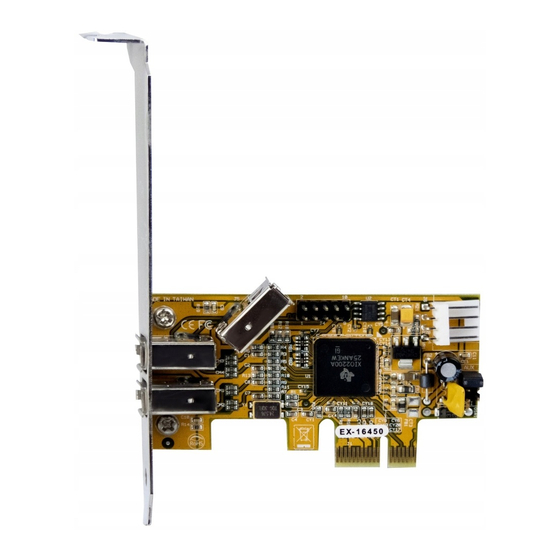

Die EX-16440 / 16450 ist eine FireWire 1394a PCI-Express Karte. Sie ist mit 2 externen und 1
internem Port ausgestattet. In Verbindung mit dem schnellen Texas Instruments Chip gewähr-
leistet die EX-16440 / 16450 eine sichere Datenübertragung und exzellente Performance von
bis zu 400Mbit pro Sekunde! Es ist nicht möglich die I/O Adressen und Interrupts manuell
einzustellen, da die Einstellungen der Karte vom System (BIOS) und beim Installieren des
Betriebssystems automatisch vorgenommen werden. Sie hat zusätzlich einen Internen 10 Pin
Anschluss (J4) für den Anschluss von Frontpanel Geräten. Bei der EX-16440 handelt es sich
um eine LowProfile Karte mit 8cm Bügel für schmale PC Gehäuse.
Kompatibilität:
Betriebssysteme:
Anschlüsse:
Lieferumfang:
Zertifikate:
JUMPER EINSTELLUNG & ANSCHLÜSSE:
JP1:
J6:
J2 & J3:
6
Bedienungsanleitung Bedienungsanleitung
Vers. 1.2 / 01.03.13
J5: Port 4
Wird mit dem
Externen Port J3
geteilt
PCI-Express x1 bis x16 Bus
WinME/ 2000/ XP/ Server 2003&2008/ Vista/ 7/ 8, MAC und Linux
3 x 6 Pin IEEE1394a Buchse ,1 x 10 Pin block, 1 x 4Pin Strom
EX-16440 bzw. 16450 , Anleitung
CE CE CE CE
/ FCC / RoHS / WEEE DE97424562 / WHQL
PCI-E = Strom vom PCI-EXPRESS BUS (Werkseinstellung)
AUX
AUX = Strom vom PC-Netzteil des Rechners
(Zur Entlastung des Mainboards und zur stabilen Stromversorgung bei
PCI-E
Verwendung von Endgeräten mit hohem Stromverbrauch).
Anschluss J6 muss dann mit dem PC-Netzteil verbunden werden!
Wenn JP1 auf AUX gestellt ist muss J6 mit dem Stromanschluss vom
PC Netzteil verbunden werden! Bitte auf die richtige Polarität achten!
Achtung! Stecker nie bei eingeschaltetem PC ein oder ausstecken!
1394 6 Pin Firewire Buchse:
2 4 6
Pin Signal Pin
1 Power
2 GND
3 TPB-
1 3 5
1
J4: 10 Pin Motherboard
kompatibler Anschluss
für Front Bay Hub's
J6:
Externer
Power Anschluss
JP1:
Einstellung der
Spannungsquelle
Signal
4 TPB+
5 TPA-
6 TPA+
