Exsys EX-16500E Bedienungsanleitung

EX EX- EX - - 16500E / 16501E 16500E / 16501E 16500E / 16501E
JUMPER SETTING & CONNECTORS:
J1:
Pin Signal Name
1 TPA+
2 4 6 8 10
2 TPA-
3 GND
1 3 5 7 9
4 GND
5 TPB+
HARDWARE INSTALLATION :
If you are ready with the jumper settings for the card, please proceed with the following
installation instructions. Because the designs of computers are different, only general
installation instructions are given. Please refer your computer's reference manual whenever
in doubt.
1. Turn off the power to your computer and any other connected peripherals.
2. Remove the mounting screws located at the rear and/or sides panels of your Com-
puter and gently slide the cover off.
3. If necessary please install now the external power supply to the card like shown at JP1
& J7 above.
4. Locate an available & correct expansion slot ( see compatibility at technical informa-
tion above) and remove its covers from the rear panel of your computer.
5. Align the card with the expansion slot, and then gently but firmly, insert the card. Make
sure the card is seated and oriented correctly.
6. Then connect the card with a screw to the rear panel of the computer.
7. Gently replace your computer's cover and the mounting screws.
DRIVER INSTALLATION :
Windows ME
The drivers are already integrated in Windows and the card will be installed automati-
cally.
CHECK INSTALLED DRIVER:
Open the >Device manager< . Now you should see at "IEEE1394 Devices" the following
new entrys: <Texas Instruments OHCI conform IEEE1394 Hostcontroller>.
If you see this or a similar information the card is installed correctly.
Windows 2000 XP and Server2003
The drivers are already integrated in Windows and the EX-16500E / 16501E will be
installed automatically.
CHECK INSTALLED DRIVER:
Open the >Device manager< . Now you should see at "IEEE1394 Devices" the following
new entrys: <Texas Instruments OHCI conform IEEE1394 Hostcontroller>.
If you see this or a similar information the card is installed correctly.
Windows Vista
The drivers are already integrated in Windows and the card will be installed automati-
cally.
CHECK INSTALLED DRIVER:
Open the >Device manager< . Now you should see at "IEEE1394 Devices" the following
new entrys: <Texas Instruments OHCI conform IEEE1394 Hostcontroller>.
If you see this or a similar information the card is installed correctly.
5
English English English EX EX- EX - - 16500E / 16501E 16500E / 16501E 16500E / 16501E
DRIVER INSTALLATION :
MAC:
Pin Signal Name
The drivers are already integrated in MAC OS and the card will be installed automati-
6 TPB-
cally. Only MacOS 8.6 do need a update before the card can be used. You can
7 +12VDC Bus Power
download the update on the MacOS homepage (e.g. FireWire Support 2.8.x)
8 +12VDC Bus Power In doubt please refer to the installation manual from your MAC OS version!
9 ——
LINUX:
10 GND
Because each individual distribution and kernel version of Linux is different, sadly we
cant provide a installation instruction here. Please refer to the installation manual for
IEEE1394 ports from your Linux version !
English English English

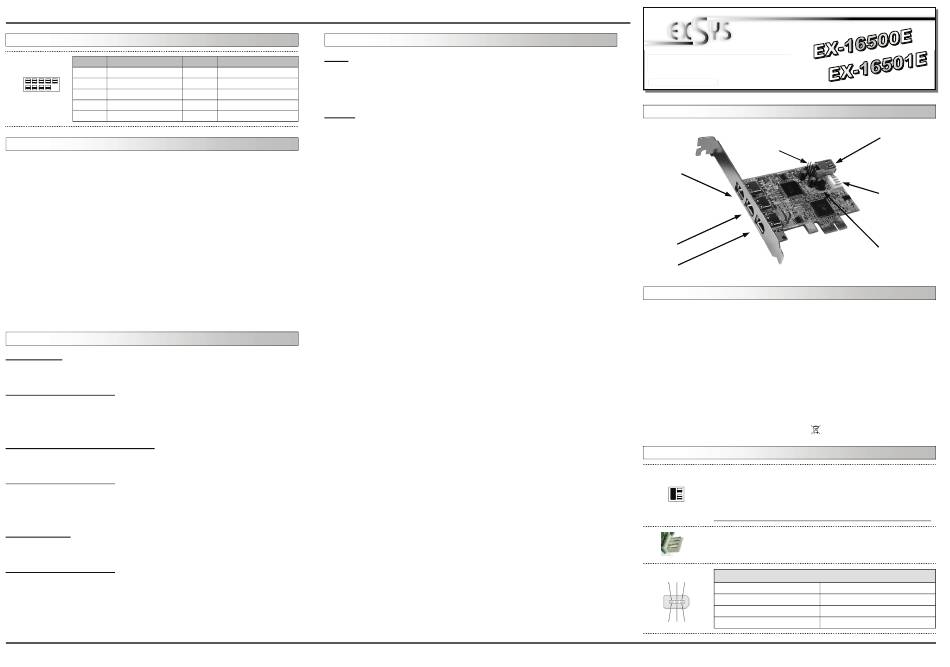

AUFBAU :
J3: Port 1
Wird mit dem
Internen Port J2
geteilt
J4: Port 2
J5: Port 3
BESCHREIBUNG & TECHNISCHE DATEN :

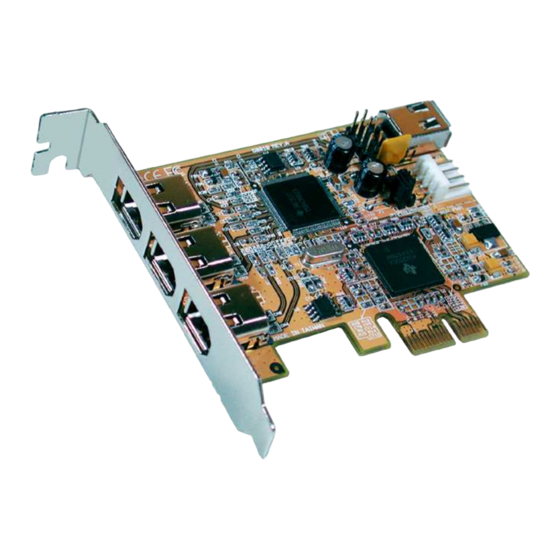

Die EX-16500E / 16501E ist eine Firewire 1394a PCI-EXPRESS Karte. Sie ist mit 3
externen und 1 internem Port ausgestattet. In Verbindung mit dem schnellen Texas
Instruments Chip gewährleistet die EX-16500E / 16501E eine sichere Datenübertra-
gung und exzellente Performance von bis zu 400Mbit pro Sekunde! Es ist nicht möglich
die I/O Adressen und Interrupts manuell einzustellen, da die Einstellungen der Karte
vom System (BIOS) und beim Installieren des Betriebssystems automatisch vorgenom-
men werden. Sie hat zusätzlich einen Internen 10 Pin Anschluss (J1) für den Anschluss
von Frontpanel Geräten. Bei der EX-16501E handelt es sich um eine LowProfile Karte
mit 8cm Bügel für schmale PC Gehäuse.
Kompatibilität:
Betriebssysteme:
Anschlüsse:
Lieferumfang:
Zertifikate:
JUMPER EINSTELLUNG & ANSCHLÜSSE:
JP1:
J7:
J2 - J5:
6
Bedienungsanleitung
Bedienungsanleitung
Vers. 2.0 / 12.03.08
J1: 10 Pin Motherboard
kompatibler Anschluss
für Front Bay Hub's
PCI-EXPRESS x1 bis x16
ME / 2000 / XP / Server 2003 / Vista / MAC / (Linux vom OS)
3 x 6 Pin IEEE1394a Buchse ,1 x 10 Pin block, 1 x 4Pin Strom
EX-16500E bzw. 16501E , Anleitung
CE
/ FCC / RoHS / WEEE DE97424562 / WHQL
PCI-E = Strom vom PCI-EXPRESS BUS (Werkseinstellung)
AUX = Strom vom PC-Netzteil des Rechners
(Zur Entlastung des Mainboards und zur stabilen Stromversorgung bei
Verwendung von Endgeräten mit hohem Stromverbrauch).
PCI-E AUX
Anschluss J7 muss dann mit dem PC-Netzteil verbunden werden!
Wenn JP1 auf AUX gestellt ist muss J7 mit dem Stromanschluss vom
PC Netzteil verbunden werden! Bitte auf die richtige Polarität achten!
Achtung! Stecker nie bei eingeschaltetem PC ein oder ausstecken!
1394 6 Pin Firewire Buchse:
2 4 6
Pin Signal
1 Power
2 GND
3 TPB-
1 3 5
1
J2: Port 4
Wird mit dem
Externen Port J3
geteilt
J7:
Externer
Power Anschluss
JP1:
Einstellung der
Spannungsquelle
Pin Signal
4 TPB+
5 TPA-
6 TPA+
