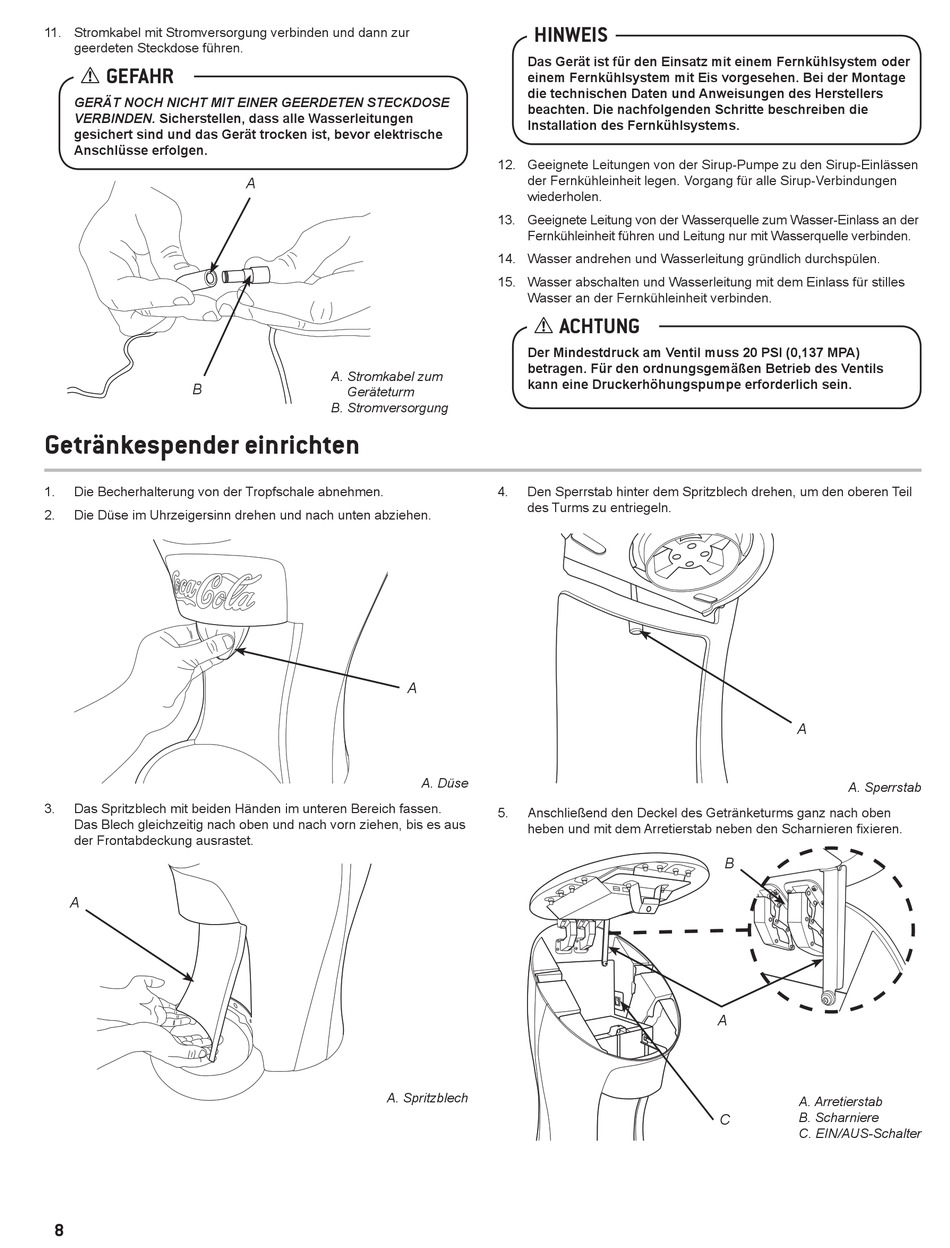

lancer Bridge Tower Betriebshandbuch Seite 8

11. Stromkabel mit Stromversorgung verbinden und dann zur
geerdeten Steckdose führen.
! GEFAHR
GERÄT NOCH NICHT MIT EINER GEERDETEN STECKDOSE
VERBINDEN. Sicherstellen, dass alle Wasserleitungen
gesichert sind und das Gerät trocken ist, bevor elektrische
Anschlüsse erfolgen.
B
Getränkespender einrichten
1. Die Becherhalterung von der Tropfschale abnehmen.
2. Die Düse im Uhrzeigersinn drehen und nach unten abziehen.
3. Das Spritzblech mit beiden Händen im unteren Bereich fassen.
Das Blech gleichzeitig nach oben und nach vorn ziehen, bis es aus
der Frontabdeckung ausrastet.
A
8
A
A. Stromkabel zum
Geräteturm
B. Stromversorgung
A
A. Düse
A. Spritzblech
HINWEIS
Das Gerät ist für den Einsatz mit einem Fernkühlsystem oder
einem Fernkühlsystem mit Eis vorgesehen. Bei der Montage
die technischen Daten und Anweisungen des Herstellers
beachten. Die nachfolgenden Schritte beschreiben die
Installation des Fernkühlsystems.
12. Geeignete Leitungen von der Sirup-Pumpe zu den Sirup-Einlässen
der Fernkühleinheit legen. Vorgang für alle Sirup-Verbindungen
wiederholen.
13. Geeignete Leitung von der Wasserquelle zum Wasser-Einlass an der
Fernkühleinheit führen und Leitung nur mit Wasserquelle verbinden.
14. Wasser andrehen und Wasserleitung gründlich durchspülen.
15. Wasser abschalten und Wasserleitung mit dem Einlass für stilles
Wasser an der Fernkühleinheit verbinden.
! ACHTUNG
Der Mindestdruck am Ventil muss 20 PSI (0,137 MPA)
betragen. Für den ordnungsgemäßen Betrieb des Ventils
kann eine Druckerhöhungspumpe erforderlich sein.
4. Den Sperrstab hinter dem Spritzblech drehen, um den oberen Teil
des Turms zu entriegeln.
5. Anschließend den Deckel des Getränketurms ganz nach oben
heben und mit dem Arretierstab neben den Scharnieren fixieren.
A
A. Sperrstab
B
A
A. Arretierstab
B. Scharniere
C
C. EIN/AUS-Schalter
