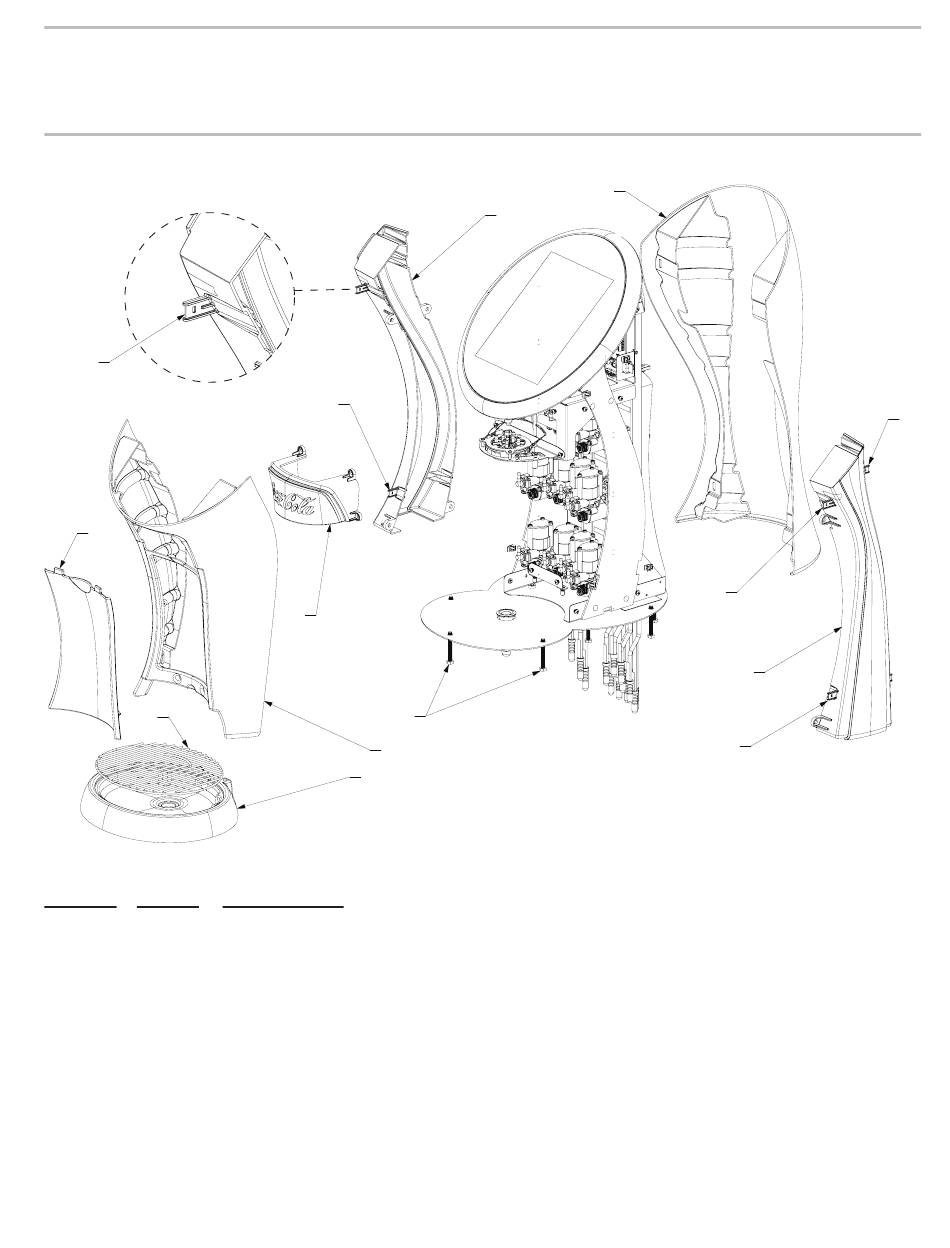

TECHNISCHE ZEICHNUNGEN UND TEILELISTEN
Hauptgerätebaugruppe
09
07
08
Element Teilenr. Beschreibung
01
05-3244
Dynamische Leiste, rechts
-
04-1689
Schraube, M4
02
82-4895
Verkleidungsbaugruppe, hinten
03
05-3245
Dynamische Leiste, links
-
04-1689
Schraube, M4
04
82-4896
Verkleidungsbaugruppe, vorn
05
05-3253
Tropfschale
26
09
06
10
04
05
02
03
06
05-3249
Frontblende
-
04-1689
Schraube, M4
07
05-3252
Spritzblech
08
23-1674
Becherhalterung
09
05-3373
Snapfit-Blendenhalterung, Riblok
10
04-1687
Schraube, M6
09
01
09
09
