Handbuch sorgfältig lesen
Dieses Handbuch wurde von Lancer Corporation als Referenz für den Eigentümer/Betreiber und den Monteur
des Getränkespenders entwickelt. Bitte dieses Handbuch vor Montage und Inbetriebnahme des Geräts
sorgfältig lesen. Informationen zu Fehlerbehebung und Kundendienst finden Sie auf den Seiten 23-25.
Falls ein Fehler nicht behoben werden kann, wenden Sie sich an Ihren Vertriebspartner oder den
Kundendienst von Lancer. Halten Sie bei jedem Anruf die Modell- und Seriennummer Ihres Geräts bereit.
Getränkespender auspacken
1. Verpackungsbänder durchtrennen und entfernen.
2. Karton öffnen und Zubehör und lose Teile entnehmen.
3. Den Getränkespender vorsichtig aus dem Versandkarton
entnehmen und auf einer ebenen Fläche abstellen, ohne die
Kunststoffabdeckungen zu zerkratzen.
Auswahl/Vorbereitung des Gerätestandorts
1. Einen Standort in der Nähe einer korrekt geerdeten Steckdose
wählen, der sich maximal 1,5 m (5 Fuß) von einem Abfluss und
einer Wasserzuleitung befindet, die den auf Seite 4 im Bereich
„Technische Daten" genannten Anforderungen entspricht.
! ACHTUNG
Die Theke, auf der das Gerät montiert werden soll, sorgfältig
prüfen. Sicherstellen, dass die Theke das Gewicht des Geräts
auch dann noch sicher tragen kann, wenn die erforderliche
Aussparung ausgeschnitten wurde. Idealerweise sollte die
Theke mindestens 25 mm (1 Zoll) stark sein.

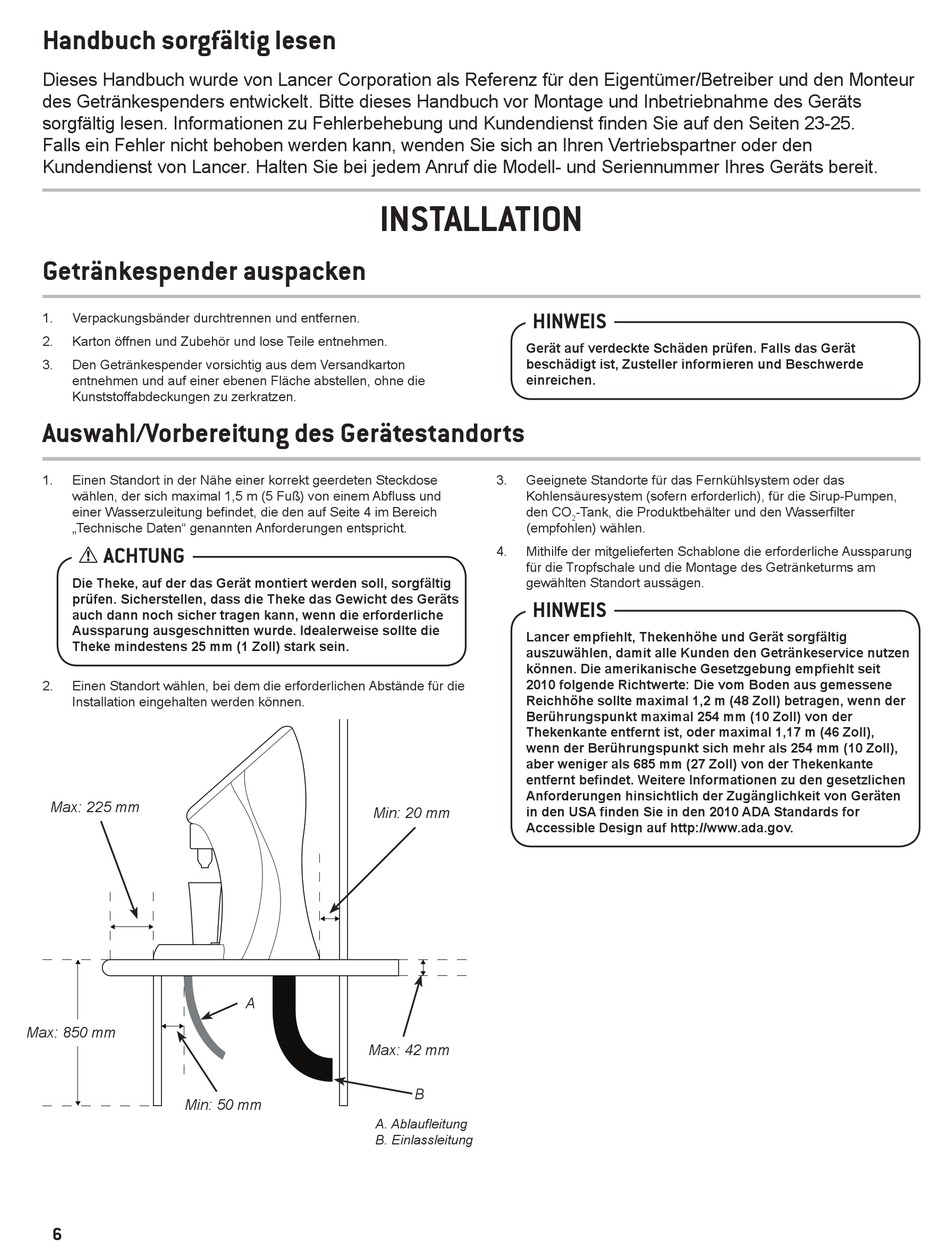

2. Einen Standort wählen, bei dem die erforderlichen Abstände für die
Installation eingehalten werden können.
Max: 225 mm
Max: 850 mm
Min: 50 mm
6

INSTALLATION

Min: 20 mm
A
Max: 42 mm
B
A. Ablaufleitung
B. Einlassleitung
HINWEIS
Gerät auf verdeckte Schäden prüfen. Falls das Gerät
beschädigt ist, Zusteller informieren und Beschwerde
einreichen.
3. Geeignete Standorte für das Fernkühlsystem oder das
Kohlensäuresystem (sofern erforderlich), für die Sirup-Pumpen,
den CO -Tank, die Produktbehälter und den Wasserfilter
2
(empfohlen) wählen.
4. Mithilfe der mitgelieferten Schablone die erforderliche Aussparung
für die Tropfschale und die Montage des Getränketurms am
gewählten Standort aussägen.
HINWEIS
Lancer empfiehlt, Thekenhöhe und Gerät sorgfältig
auszuwählen, damit alle Kunden den Getränkeservice nutzen
können. Die amerikanische Gesetzgebung empfiehlt seit
2010 folgende Richtwerte: Die vom Boden aus gemessene
Reichhöhe sollte maximal 1,2 m (48 Zoll) betragen, wenn der
Berührungspunkt maximal 254 mm (10 Zoll) von der
Thekenkante entfernt ist, oder maximal 1,17 m (46 Zoll),
wenn der Berührungspunkt sich mehr als 254 mm (10 Zoll),
aber weniger als 685 mm (27 Zoll) von der Thekenkante
entfernt befindet. Weitere Informationen zu den gesetzlichen
Anforderungen hinsichtlich der Zugänglichkeit von Geräten
in den USA finden Sie in den 2010 ADA Standards for
Accessible Design auf http://www.ada.gov.
