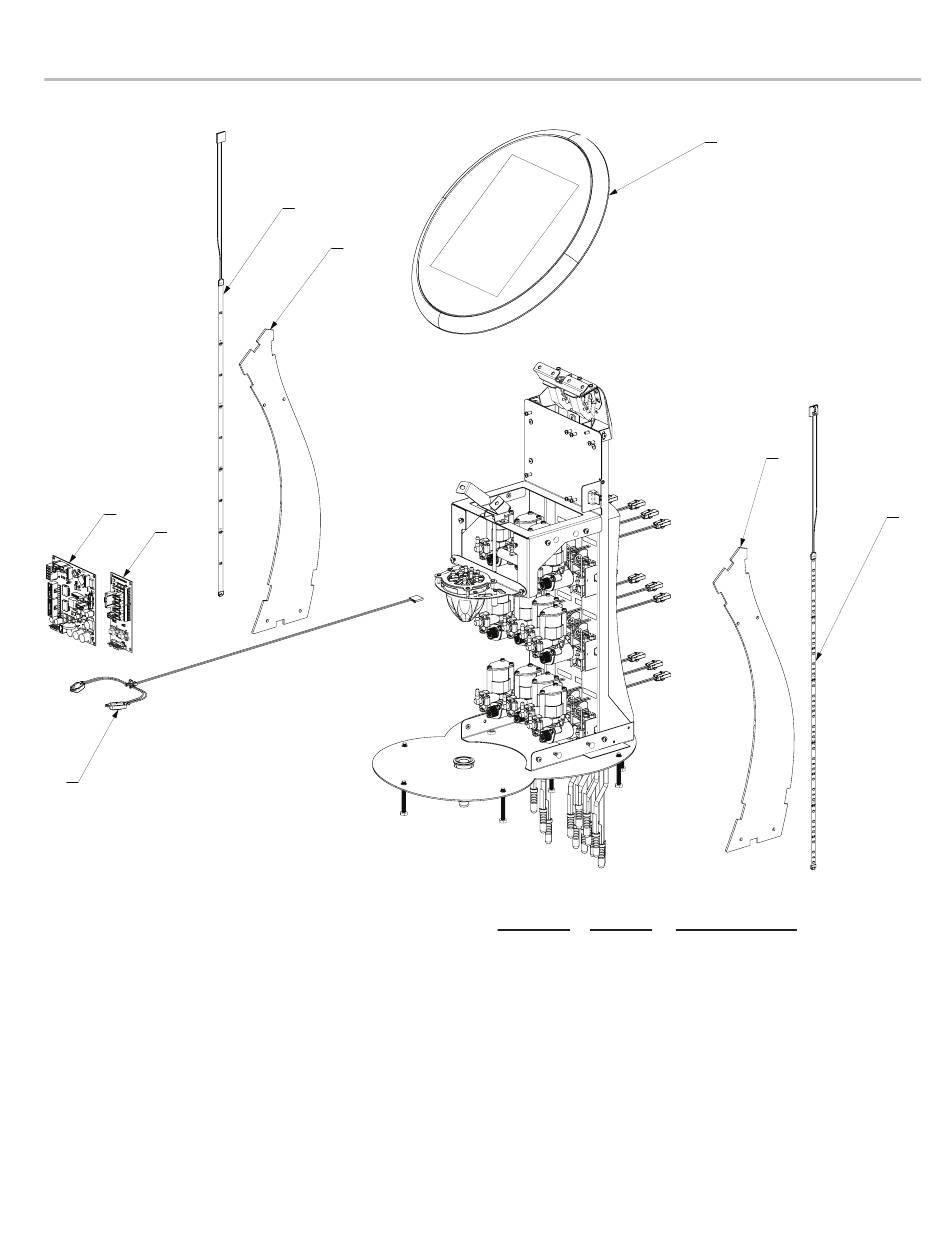

Elektronikbaugruppe
04
05
06
28
01
02
Element Teilenr. Beschreibung
01
52-3683
LED-Leisten-Baugruppe,
Leuchtstreifen
02
05-3368
Fuß, LED-Streifen, Touchscreen Turm
03
82-4863
Bildschirmbaugruppe, Steg
04
64-5061
PCB-Baugruppe, Ventilplatte
-
04-1640
Schraube, M3
05
64-5104
PCB-Baugruppe, Netzplatine, Turm
-
04-1640
Schraube, M3
06
52-3661
Dualbeleuchtungsbaugruppe
Tropfschale
-
04-1640
Schraube, M3
03
02
01
