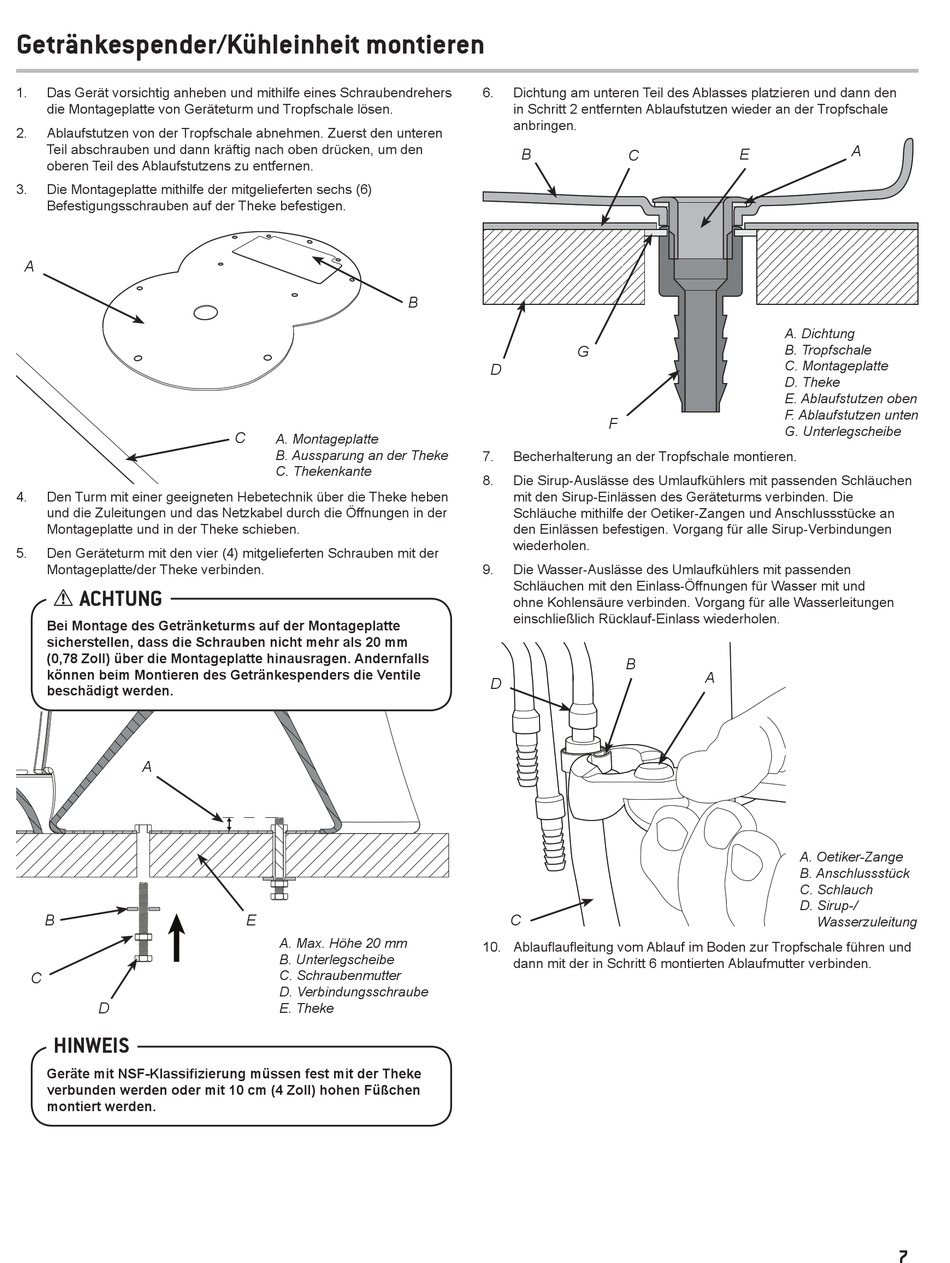

Getränkespender/Kühleinheit montieren
1.
Das Gerät vorsichtig anheben und mithilfe eines Schraubendrehers
die Montageplatte von Geräteturm und Tropfschale lösen.
2.
Ablaufstutzen von der Tropfschale abnehmen. Zuerst den unteren
Teil abschrauben und dann kräftig nach oben drücken, um den
oberen Teil des Ablaufstutzens zu entfernen.
3.
Die Montageplatte mithilfe der mitgelieferten sechs (6)
Befestigungsschrauben auf der Theke befestigen.
A
4.
Den Turm mit einer geeigneten Hebetechnik über die Theke heben
und die Zuleitungen und das Netzkabel durch die Öffnungen in der
Montageplatte und in der Theke schieben.
5.
Den Geräteturm mit den vier (4) mitgelieferten Schrauben mit der
Montageplatte/der Theke verbinden.
! ACHTUNG
Bei Montage des Getränketurms auf der Montageplatte
sicherstellen, dass die Schrauben nicht mehr als 20 mm
(0,78 Zoll) über die Montageplatte hinausragen. Andernfalls
können beim Montieren des Getränkespenders die Ventile
beschädigt werden.
A
B
C
D
HINWEIS
Geräte mit NSF-Klassifizierung müssen fest mit der Theke
verbunden werden oder mit 10 cm (4 Zoll) hohen Füßchen
montiert werden.
B
C
A. Montageplatte
B. Aussparung an der Theke
C. Thekenkante
E
A. Max. Höhe 20 mm
B. Unterlegscheibe
C. Schraubenmutter
D. Verbindungsschraube
E. Theke
6.
Dichtung am unteren Teil des Ablasses platzieren und dann den
in Schritt 2 entfernten Ablaufstutzen wieder an der Tropfschale
anbringen.
B
C
G
D
F
7.
Becherhalterung an der Tropfschale montieren.
8.
Die Sirup-Auslässe des Umlaufkühlers mit passenden Schläuchen
mit den Sirup-Einlässen des Geräteturms verbinden. Die
Schläuche mithilfe der Oetiker-Zangen und Anschlussstücke an
den Einlässen befestigen. Vorgang für alle Sirup-Verbindungen
wiederholen.
9.
Die Wasser-Auslässe des Umlaufkühlers mit passenden
Schläuchen mit den Einlass-Öffnungen für Wasser mit und
ohne Kohlensäure verbinden. Vorgang für alle Wasserleitungen
einschließlich Rücklauf-Einlass wiederholen.
B
D
C
10. Ablauflaufleitung vom Ablauf im Boden zur Tropfschale führen und
dann mit der in Schritt 6 montierten Ablaufmutter verbinden.
A
E
A. Dichtung
B. Tropfschale
C. Montageplatte
D. Theke
E. Ablaufstutzen oben
F. Ablaufstutzen unten
G. Unterlegscheibe
A
A. Oetiker-Zange
B. Anschlussstück
C. Schlauch
D. Sirup-/
Wasserzuleitung
