Befestigung des Etiketts an der E/A-Abschirmung
1. Entfernen Sie die Verstärkung von dem Etikett, das Ihrer Serverplatine beiliegt.
2. Drücken Sie das Etikett auf die Außenfläche der E/A-Abschirmung. Siehe Abbildung 4 A.

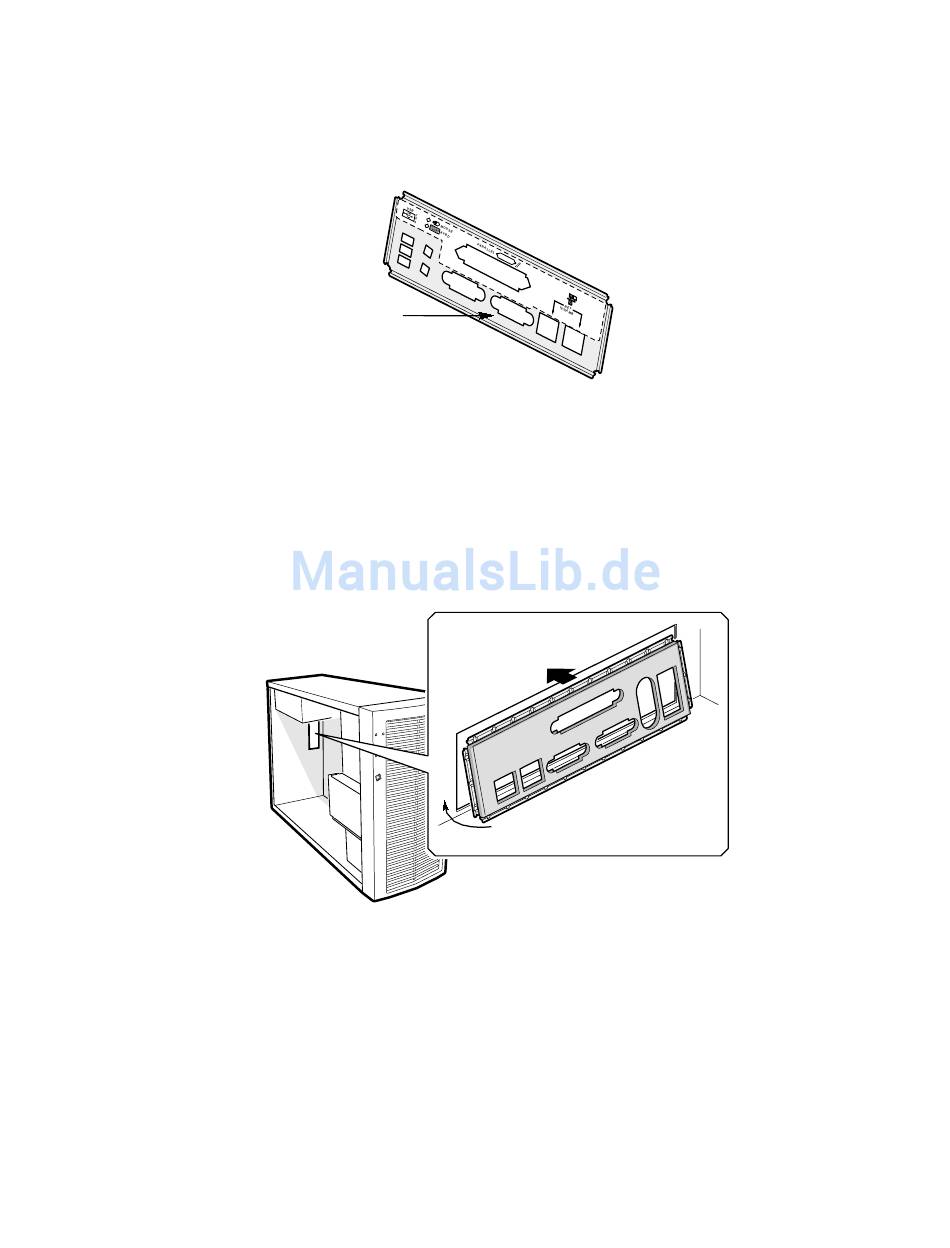

Abbildung 4. Befestigung des Etiketts an der E/A-Abschirmung
Installation der E/A-Abschirmung
1. Positionieren Sie eine Kante so, daß sich der gepunktete Kabelkanal außerhalb der
Gehäusewand und die Klammer der Abschirmung innerhalb der Gehäusewand befinden.
2. Halten Sie die Abschirmung an die richtige Stelle, und drücken Sie sie in die Öffnung,
bis sie eingerastet ist. Achten Sie darauf, daß die E/A-Abschirmung vollständig einrastet.
Installation der Serverplatine und Upgrades
A
Abbildung 5. Installation der E/A-Abschirmung
OM14360
1
2
OM14427
