Diskettenlaufwerkkabel
Diskettenlaufwerkkabel zum Anschluß an Geräte in den unteren Geräteschächten sollten, wie in
der untenstehenden Abbildung in Buchstabe A gezeigt, um das Schaumstoffteil geführt werden.
1. Entfernen Sie die obere Hälfte des Schaumstoffteiles.
2. Führen Sie die Kabel wie in Abbildung 12 dargestellt.
3. Bringen Sie die obere Hälfte des Schaumstoffteiles wieder an.
74

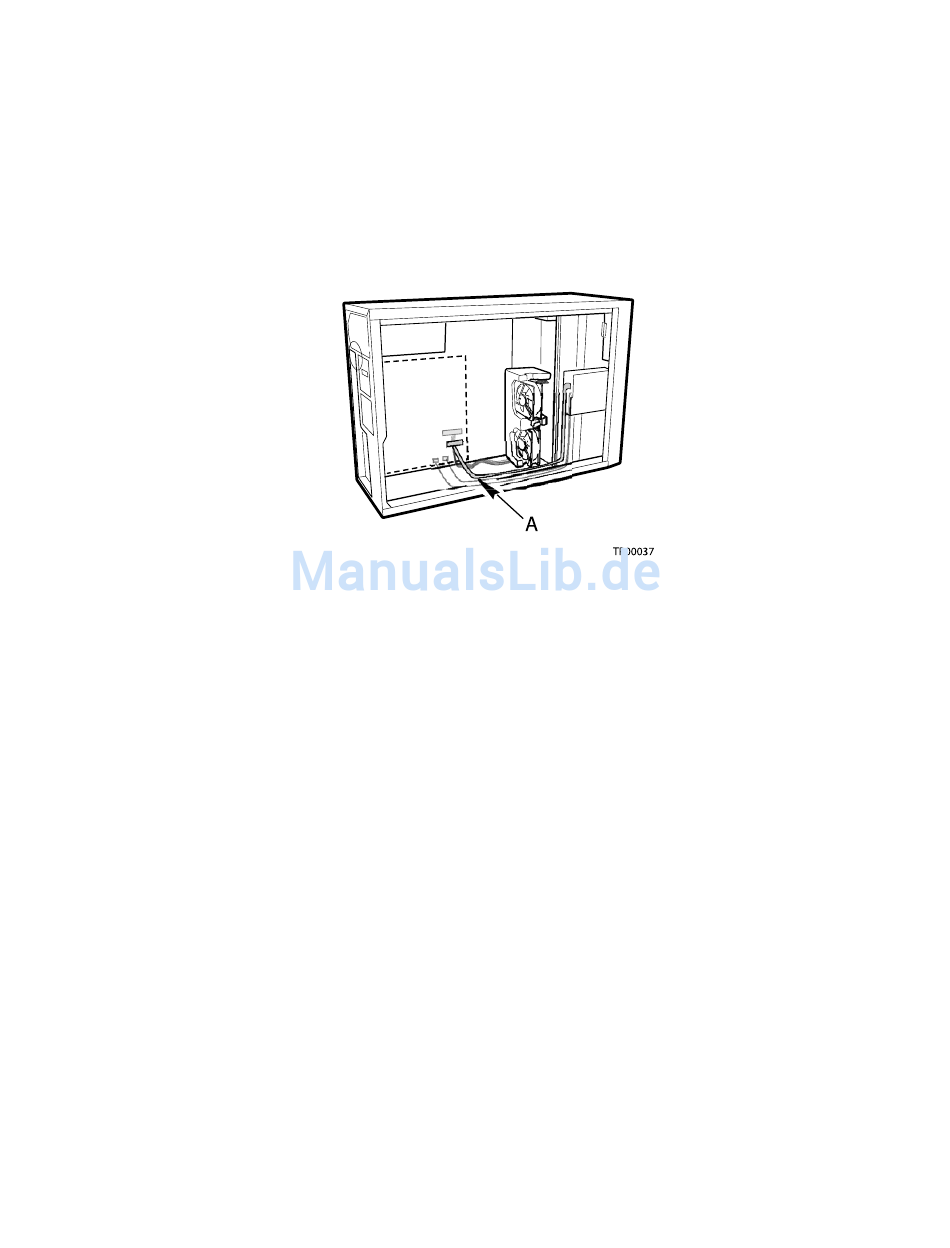

Abbildung 13. Verlegen des Diskettenlaufwerkkabels

Intel Serverplatine SE7505VB2 Produkthandbuch
