Hinweise zur Installation
Einbau der E/A-Abschirmung
✏
ANMERKUNG
Im Lieferumfang der Serverplatine ist eine ATX 2.03-kompatible E/A-
Abschirmung enthalten. Diese Abschirmung entspricht den Vorschriften
zur elektromagnetischen Interferenz (EMI) zur Reduzierung von EMI.
Wenn die Abschirmung nicht paßt, fordern Sie bei Ihrem Händler
eine Abschirmung mit der richtigen Größe an. Die E/A-Abschirmung
unterstützt nicht die Verwendung des USB-Anschlusses 2.
Die Abschirmung paßt in die rechteckige Öffnung an der Gehäuserückseite.
Sie verfügt über Aussparungen für die E/A-Anschlüsse.
1

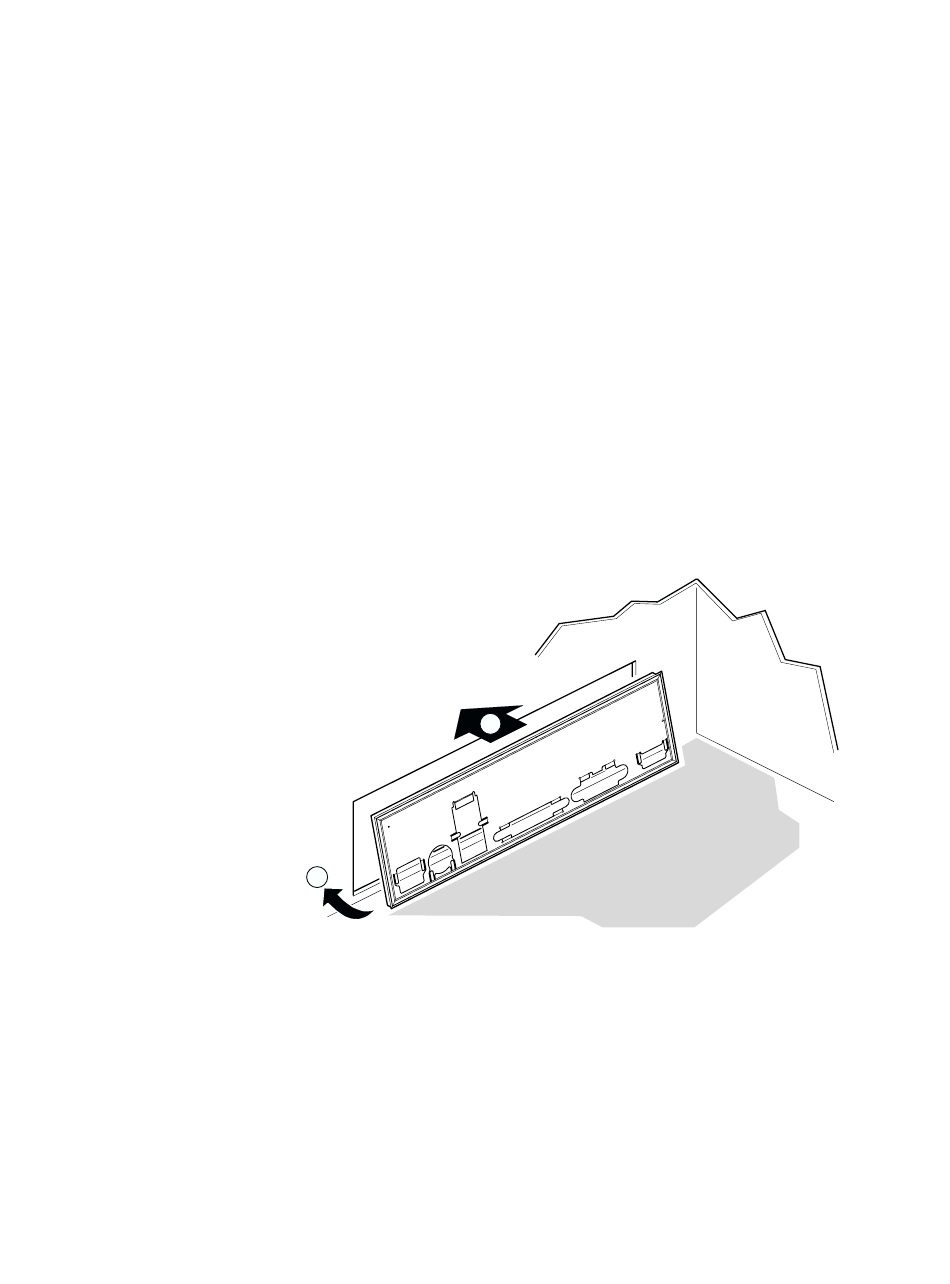

Bringen Sie die Abschirmung von der Gehäuseinnenseite her an. Halten
Sie die Abschirmung so, daß die Aussparungen wie die entsprechenden
E/A-Anschlüsse auf der Serverplatine ausgerichtet sind. Stellen Sie sicher,
daß sich die Metallfinger innerhalb des Gehäuses befinden.
2
Positionieren Sie eine Kante (A) so, daß sich der gepunktete Kabelkanal
außerhalb der Gehäusewand und die Klammer der Abschirmung innerhalb
der Gehäusewand befinden.
3
Halten Sie die Abschirmung an die richtige Stelle, und drücken Sie sie
in die Öffnung (B), bis sie eingerastet ist. Achten Sie darauf, daß die
E/A-Abschirmung vollständig einrastet.
B
8
A
Intel Serverplatine SCB2 Kurzanleitung
OM12162
