Q LED-Anschluß der Festplatte
R ISA-Steckplatz für (eine) Zusatzplatine
S PCI-Steckplätze für (vier) Zusatzplatinen; Steckplatz 1 befindet sich in unmittelbarer
Nähe zum ISA-Steckplatz
T Speichersockel für vier DIMM-Komponenten; Sockel 4 befindet sich in unmittelbarer
Nähe zu den PCI-Steckplätzen
U Anschluß des Schalters für den Gehäuseschutz
V RJ-45-Netzwerk-Controller*
W Serieller Anschluß B (COM 2)
†
X VGA -Monitoranschluß*
Y Paralleler Anschluß*
Z Serieller Anschluß A (COM 1)*
†
AA PS/2 -kompatible Tastatur- und Mausanschlüsse (austauschbar)*
* Siehe nachfolgenden Abschnitt „Anschlüsse an der Rückseite".

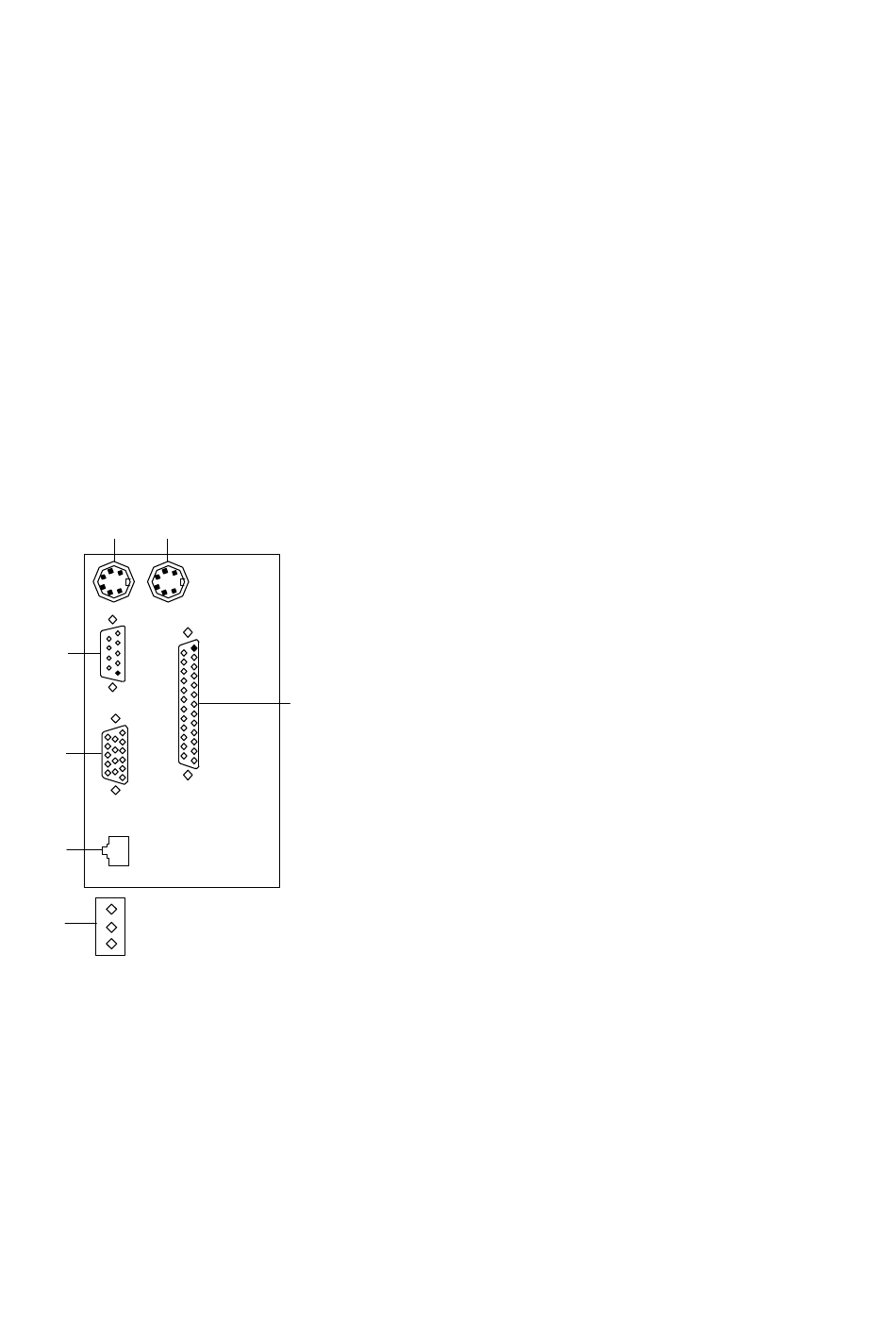

Anschlüsse an der Rückseite
E F
D
C
B
A
12
A
B
C
D
G
E
F
G
OM06705
LEDs des Netzwerk-Controllers
Aktivität (oben)
Bereitschaft (Mitte)
Geschwindigkeit (unten)
RJ-45-Netzwerkanschlußstecker
VGA, 15poliger Graphikanschluß
Serieller Anschluß A, 9poliger Anschluß
(COM1)
PS/2-kompatibler Tastaturanschluß,
6poliger Mini-DIN-Anschluß
(austauschbar mit Mausanschluß)
PS/2-kompatibler Mausanschluß,
6poliger DIN-Anschluß (austauschbar mit
Tastaturanschluß)
Paralleler Anschluß (LPT1), 25poliger
Anschluß
Kapitel 1 - Beschreibung der Hauptplatine
