Befestigen der Lüftungskanal-Baugruppe an der Platine
1. Befestigen Sie die Lüfterbaugruppe am Haltemechanismus, der über dem Prozessor installiert
wurde. Ziehen Sie die Kunststoffhaken an den Seiten des Haltemechanismus leicht aus-
einander. Siehe Abbildung 21, 1. Drücken Sie die Lüfterbaugruppe in den Haltemechanismus.
Die Kunststoffhaken der Lüfterbaugruppe (Abbildung 21, 3) passen in die Steckplätze des
Haltemechanismus (Abbildung 21, 1). Ziehen Sie die Kunststoffhaken auf der Unterseite
der Lüfterbaugruppe nach außen, so daß sie an der richtigen Stelle auf der AUSSENSEITE
des Haltemechanismus einrasten (Abbildung 21, 2).
2. Befestigen Sie das Lüfterkabel für CPU 1 an der mit J7F21 bezeichneten Position der
Serverplatine und/oder das Lüfterkabel für CPU 2 an der mit J5F1 bezeichneten Position.
(Abbildung 21, 4.)

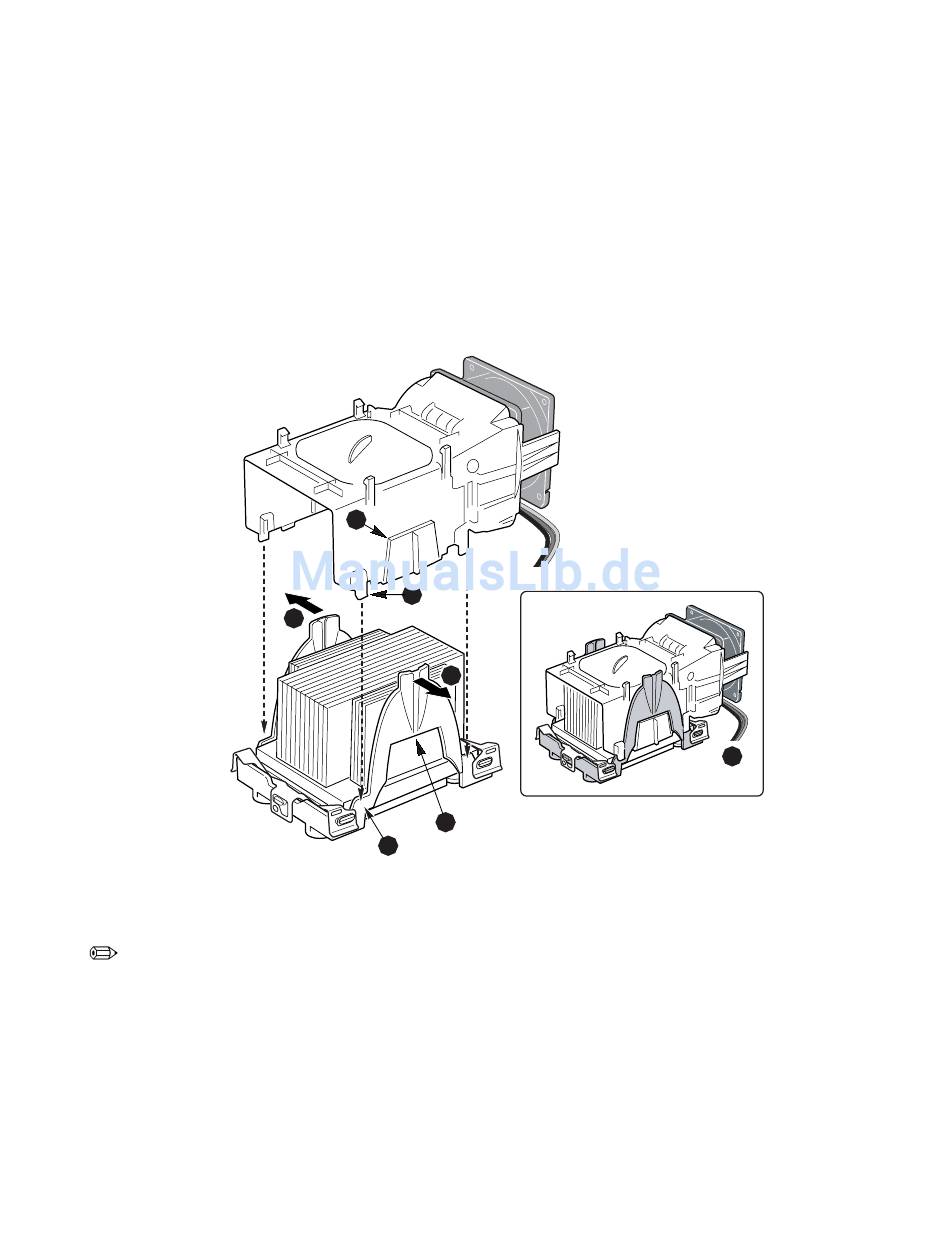

Abbildung 21. Befestigen der Abdeckung am Haltemechanismus

HINWEIS
Der Luftstrom im System muß von vorn nach hinten führen. Die PWT muß
so ausgerichtet sein, daß der Lüfter zur Vorderseite des Gehäuses weist und
der Luftstrom zur E/A-Abschirmung führt. Bei zwei installierten Prozessoren
müssen die Lüfter nebeneinander angeordnet sein.
Installation der Serverplatine und Upgrades
3a
2a
1
1
3b
2b
4
OM15045
81
