probst SAZ-UNI Betriebsanleitung Seite 65

Aanpassing grijpbereik

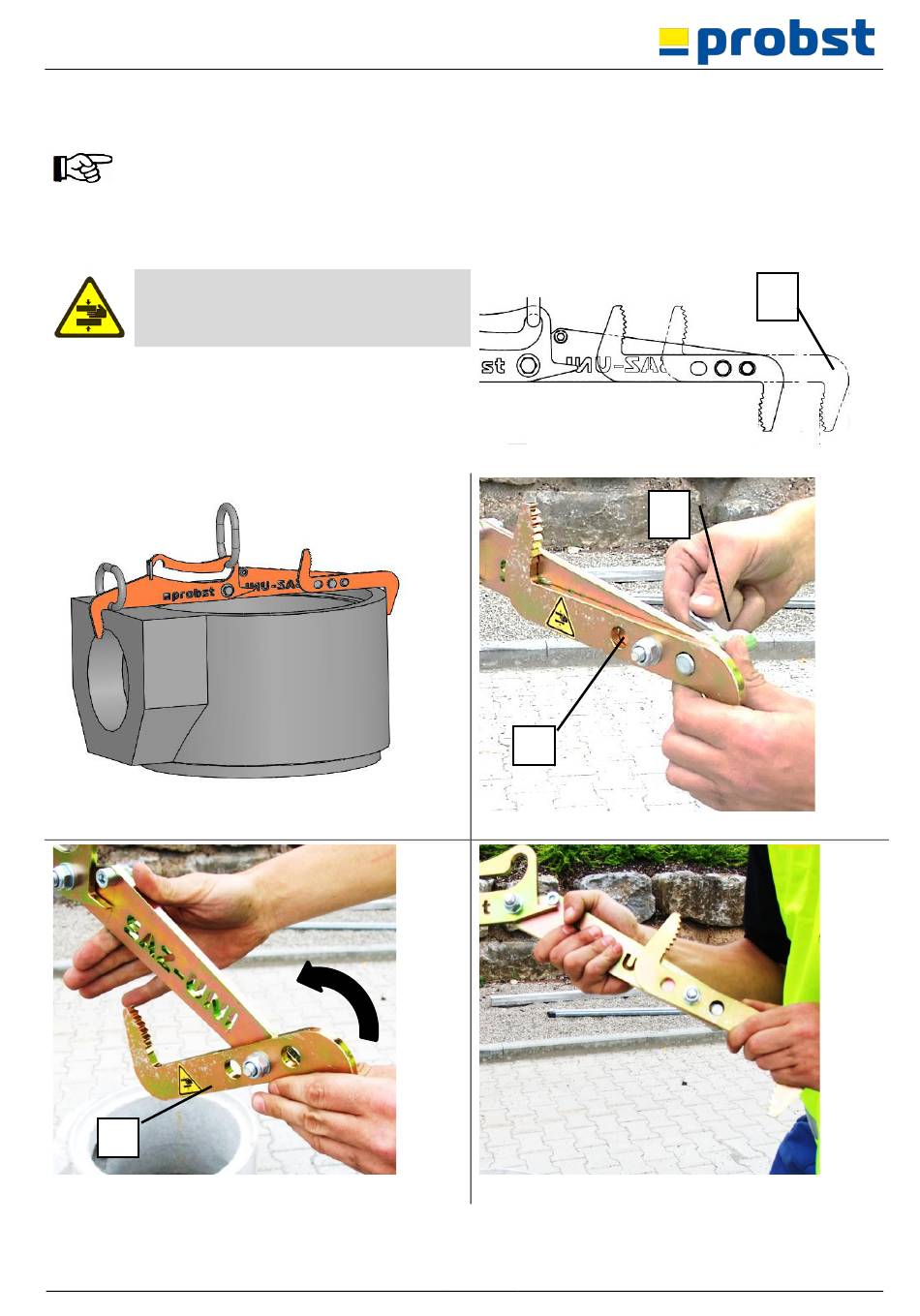

5.2 Grijpbereik voor mofonderdelen (NW 625)
Bij het grijpen van inbusdelen (Fig. 6) moet de beweegbare grijparm (1) 180° worden gedraaid.
Vergroot het grijpbereik van 550 mm naar 625 mm (grijpbereik (B) zie Fig. 5)
Trek hiervoor de veerbout (2) iets uit en draai deze tegelijkertijd totdat de grijparm kan worden
bewogen. Vervolgens moet de grijparm (1) worden vergrendeld door de veergrendel (2) weer in te
drukken.
Wees voorzichtig bij het aanpassen van het
grijpbereik. Kans op letsel aan de handen!
Fig 6
1
Fig 8
54000035
Fig 5
1
Fig 7
Fig 9
13 / 21
B
2
NL
