Installation der Schuttspindel
Bevor der Grabenzieher in Betrieb genommen wird, die
Schuttspindel anbringen und so ausrichten, daß sie mit der
jeweils verwendeten Grabkettenkonfiguration richtig
zusammenarbeitet. Wenn die Schuttspindel nicht richtig
positioniert wird, kann der Grabenzieher beschädigt
werden.
Zu Installation und Ausrichtung der Spindel die Schraube
verwenden, die vorher von der Spindel entfernt wurde.
Die Spindel mit der Schraube in den nachstehend
beschriebenen Lochpositionen befestigen:
Hinweis: Siehe zu diesem Vorgang Abbildung 8.
Hinweis: Um die Schnittbreite zu ändern, siehe
"Konfiguration der Grabkette", Seite 10.
10 cm (4")-Kettenkonfiguration
Im Spindelende mit zwei Löchern das Loch, das der
Spindelschaufel am nächsten liegt, mit dem inneren
Loch der Welle verbinden.
15 cm (6")-Kettenkonfiguration
Im Spindelende mit zwei Löchern das Loch, das am
weitesten von der Spindelschaufel weg liegt, mit dem
inneren Loch der Welle verbinden.
20 cm (8")-Kettenkonfiguration
Das Loch im Spindelende mit einem Loch mit dem
inneren Loch der Welle verbinden.
25 oder 30 cm (10"- oder 12")-Kettenkonfiguration
Das Loch im Spindelende mit einem Loch mit dem
äußeren Loch der Welle verbinden.
1

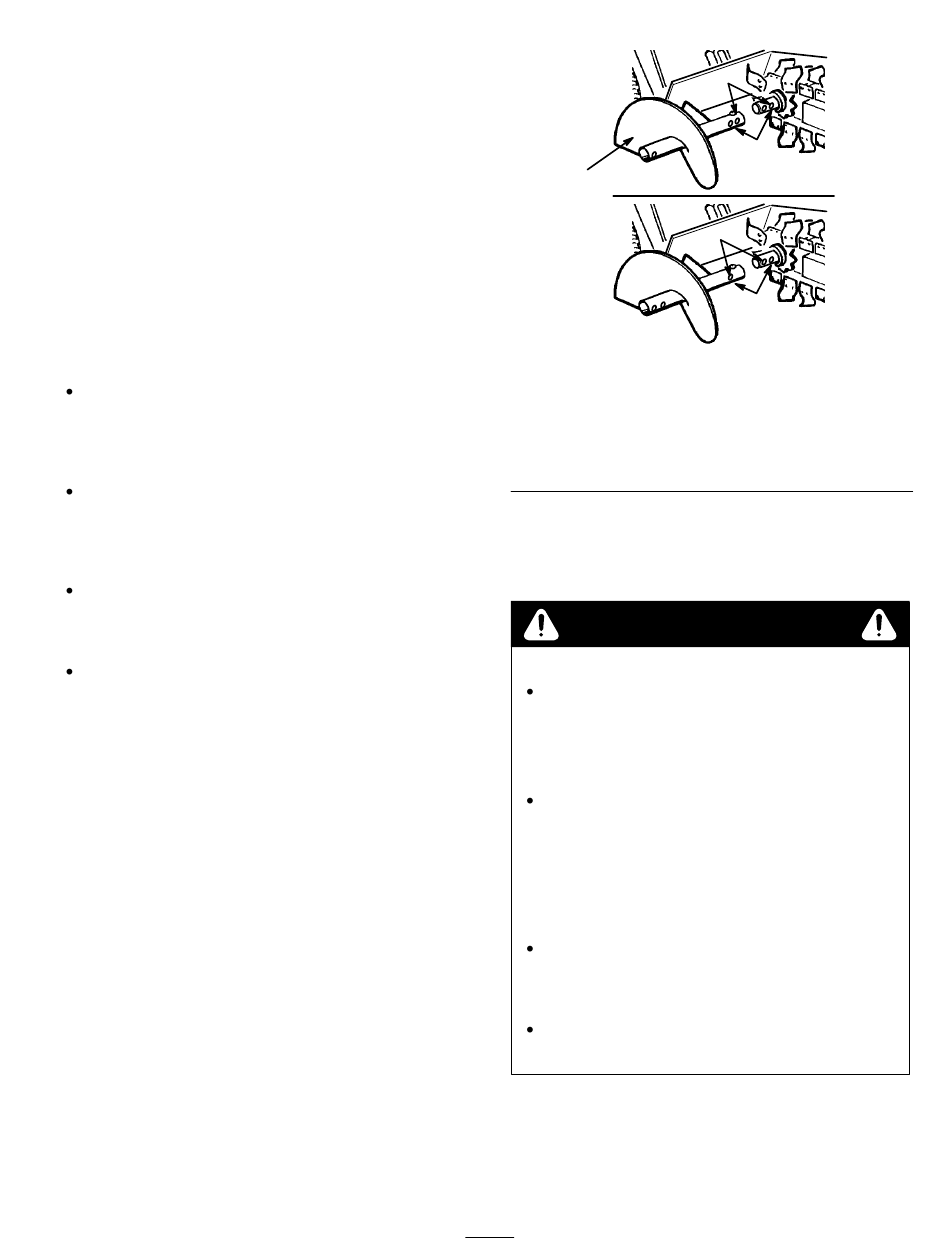

Abbildung 8
1. Spindel
2. 10 cm (4")-
Kettenkonfiguration
3. 15 cm (6")-
Kettenkonfiguration
Anschluß der
Hydraulikschläuche
VARNUNG
POTENTIELLE GEFAHR
Hydraulikflüssigkeit, die unter Druck austritt,
kann genug Kraft haben, um durch die Haut zu
dringen und ernsthafte Verletzungen
hervorzurufen.
WAS KANN PASSIEREN
Wenn Flüssigkeit in die Haut eindringt, muß sie
innerhalb weniger Stunden von einem Arzt, der
mit dieser Art von Verletzungen vertraut ist,
chirurgisch entfernt werden. Andernfalls kann
es zu Wundbrand kommen.
WIE DIE GEFAHR VERMIEDEN WERDEN
KANN
Körper und Hände von undichten Stellen und
Öffnungen fern halten, aus denen unter hohem
Druck Hydraulikflüssigkeit herausgespritzt
werden kann.
Zum Auffinden von undichten Stellen Pappe
oder Papier verwenden, niemals die Hände.
7
3
2
5
4
m–3827
4. 20 cm (8")-
Kettenkonfiguration
5. 25 oder 30 cm
(10"- oder 12")-
Kettenkonfiguration
