Montieren der
Gebläseriemenscheibe
und der Halterung für die
Riemenabdeckung
Für diesen Arbeitsschritt erforderliche Teile:
1
Ventilator-Riemenscheibe
1
Riemenscheibenaufnahme
3
Sicherungsmutter (⅜")
1
Riemenabdeckungshalterung
1
Blechmutter
2
Schlossschraube (¼" x ¾")
2
Sicherungsmutter (¼")
Verfahren
1.
Setzen Sie eine ⅜-Zoll Ratsche in das
rechteckige Loch im Spannarm ein, um die
Spannung an der Spannscheibenfeder zu lösen

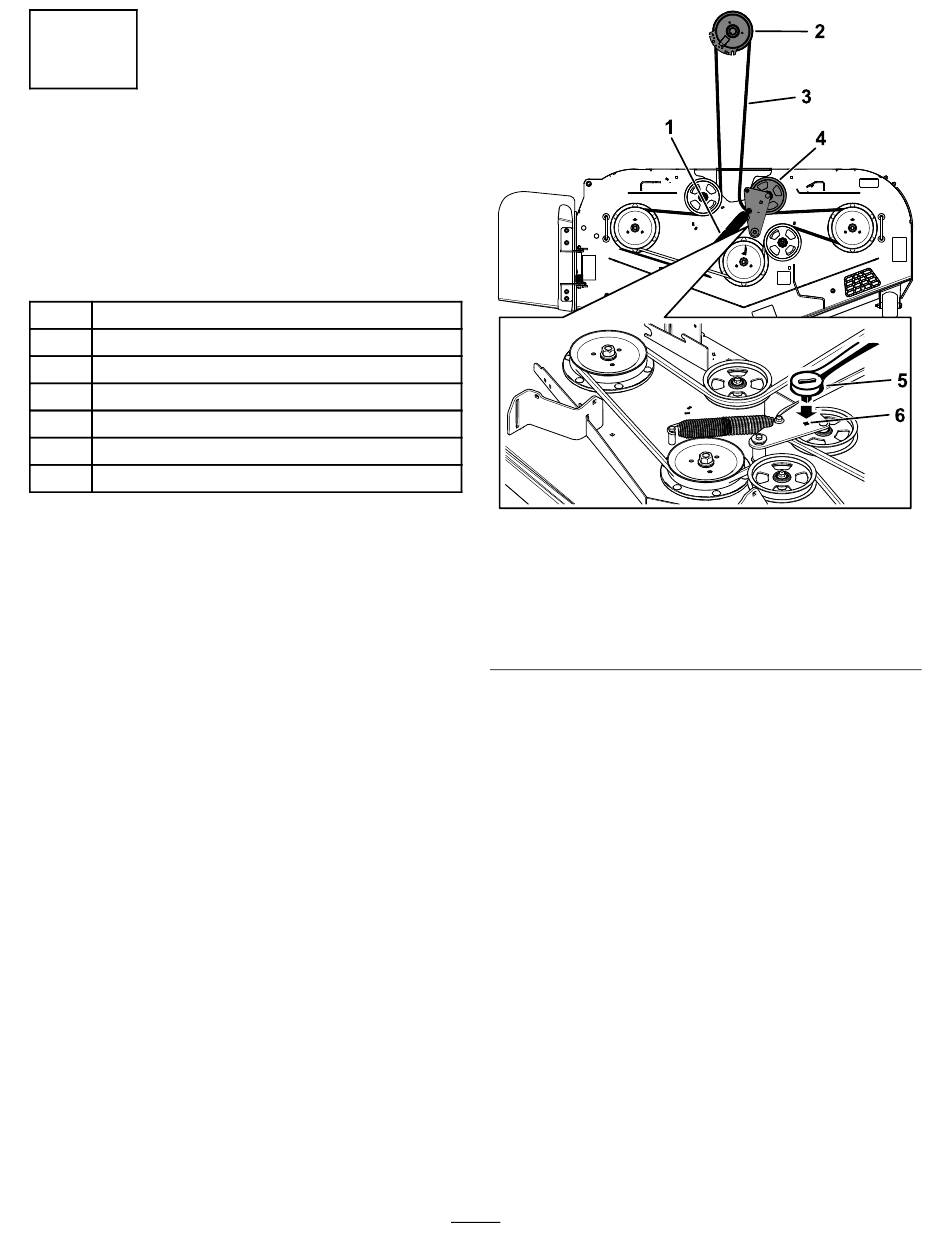

(Bild
18).
1. Feder
2. Kupplungsriemenscheibe
3. Mähwerkriemen
2.
Ziehen Sie den Riemen von der Riemenscheibe
des Mähwerks ab.
17
Bild 18
4. Gefederte
Spannscheibenbaugruppe
5. Ratsche
6. Rechteckiges Loch im
Spannarm für die Ratsche
g334846
