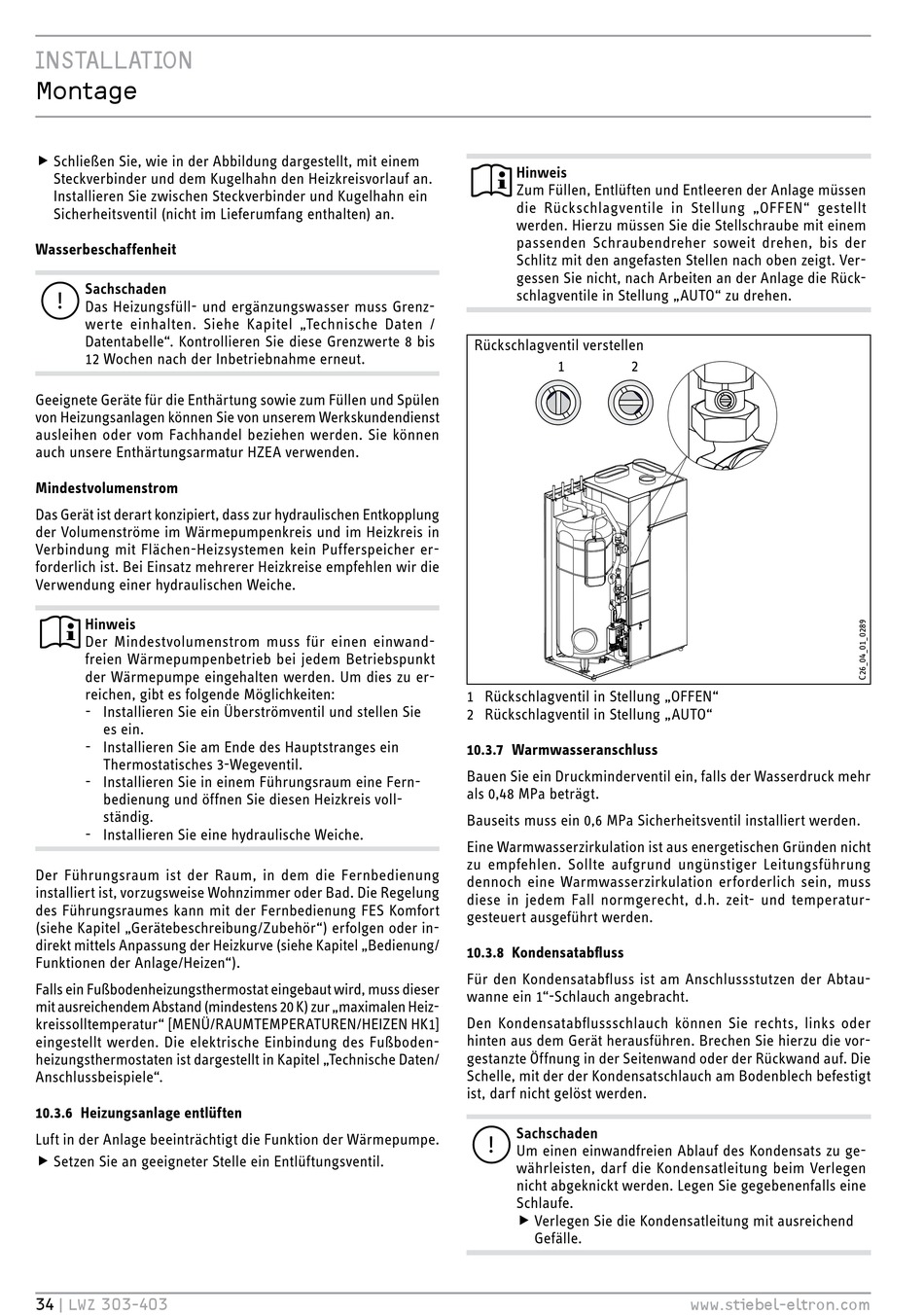

STIEBEL ELTRON LWZ 303 Integral Bedienung Und Installation Seite 34

InStaLLatIOn
Montage
f Schließen Sie, wie in der Abbildung dargestellt, mit einem f
Steckverbinder und dem Kugelhahn den Heizkreisvorlauf an.
Installieren Sie zwischen Steckverbinder und Kugelhahn ein
Sicherheitsventil (nicht im Lieferumfang enthalten) an.
wasserbeschaffenheit
Sachschaden
!
Das Heizungsfüll- und ergänzungswasser muss Grenz-
werte einhalten. Siehe Kapitel „Technische Daten /
Datentabelle". Kontrollieren Sie diese Grenzwerte 8 bis
12 Wochen nach der Inbetriebnahme erneut.
Geeignete Geräte für die Enthärtung sowie zum Füllen und Spülen
von Heizungsanlagen können Sie von unserem Werkskundendienst
ausleihen oder vom Fachhandel beziehen werden. Sie können
auch unsere Enthärtungsarmatur HZEA verwenden.
mindestvolumenstrom
Das Gerät ist derart konzipiert, dass zur hydraulischen Entkopplung
der Volumenströme im Wärmepumpenkreis und im Heizkreis in
Verbindung mit Flächen-Heizsystemen kein Pufferspeicher er-
forderlich ist. Bei Einsatz mehrerer Heizkreise empfehlen wir die
Verwendung einer hydraulischen Weiche.
Hinweis
Der Mindestvolumenstrom muss für einen einwand-
freien Wärmepumpenbetrieb bei jedem Betriebspunkt
der Wärmepumpe eingehalten werden. Um dies zu er-
reichen, gibt es folgende Möglichkeiten:
- Installieren Sie ein Überströmventil und stellen Sie
es ein.
- Installieren Sie am Ende des Hauptstranges ein
Thermostatisches 3-Wegeventil.
- Installieren Sie in einem Führungsraum eine Fern-
bedienung und öffnen Sie diesen Heizkreis voll-
ständig.
- Installieren Sie eine hydraulische Weiche.
Der Führungsraum ist der Raum, in dem die Fernbedienung
installiert ist, vorzugsweise Wohnzimmer oder Bad. Die Regelung
des Führungsraumes kann mit der Fernbedienung FES Komfort
(siehe Kapitel „Gerätebeschreibung/Zubehör") erfolgen oder in-
direkt mittels Anpassung der Heizkurve (siehe Kapitel „Bedienung/
Funktionen der Anlage/Heizen").
Falls ein Fußbodenheizungsthermostat eingebaut wird, muss dieser
mit ausreichendem Abstand (mindestens 20 K) zur „maximalen Heiz-
kreis soll temperatur" [MENÜ/RAUMTEMPERATUREN/HEIZEN HK1]
eingestellt werden. Die elektrische Einbindung des Fußboden-
heizungsthermostaten ist dargestellt in Kapitel „Technische Daten/
Anschlussbeispiele".
10.3.6 Heizungsanlage entlüften
Luft in der Anlage beeinträchtigt die Funktion der Wärmepumpe.
f Setzen Sie an geeigneter Stelle ein Entlüftungsventil. f
34 | LWZ 303-403
Hinweis
Zum Füllen, Entlüften und Entleeren der Anlage müssen
die Rückschlagventile in Stellung „OFFEN" gestellt
werden. Hierzu müssen Sie die Stellschraube mit einem
passenden Schraubendreher soweit drehen, bis der
Schlitz mit den angefasten Stellen nach oben zeigt. Ver-
gessen Sie nicht, nach Arbeiten an der Anlage die Rück-
schlagventile in Stellung „AUTO" zu drehen.
Rückschlagventil verstellen
1 2
1 Rückschlagventil in Stellung „OFFEN"
2 Rückschlagventil in Stellung „AUTO"
10.3.7 warmwasseranschluss
Bauen Sie ein Druckminderventil ein, falls der Wasserdruck mehr
als 0,48 MPa beträgt.
Bauseits muss ein 0,6 MPa Sicherheitsventil installiert werden.
Eine Warmwasserzirkulation ist aus energetischen Gründen nicht
zu empfehlen. Sollte aufgrund ungünstiger Leitungsführung
dennoch eine Warmwasserzirkulation erforderlich sein, muss
diese in jedem Fall normgerecht, d.h. zeit- und temperatur-
gesteuert ausgeführt werden.
10.3.8 Kondensatabfluss
Für den Kondensatabfluss ist am Anschlussstutzen der Abtau-
wanne ein 1"-Schlauch angebracht.
Den Kondensatabflussschlauch können Sie rechts, links oder
hinten aus dem Gerät herausführen. Brechen Sie hierzu die vor-
gestanzte Öffnung in der Seitenwand oder der Rückwand auf. Die
Schelle, mit der der Kondensatschlauch am Bodenblech befestigt
ist, darf nicht gelöst werden.
Sachschaden
!
Um einen einwandfreien Ablauf des Kondensats zu ge-
währleisten, darf die Kondensatleitung beim Verlegen
nicht abgeknickt werden. Legen Sie gegebenenfalls eine
Schlaufe.
f Verlegen Sie die Kondensatleitung mit ausreichend f
Gefälle.
