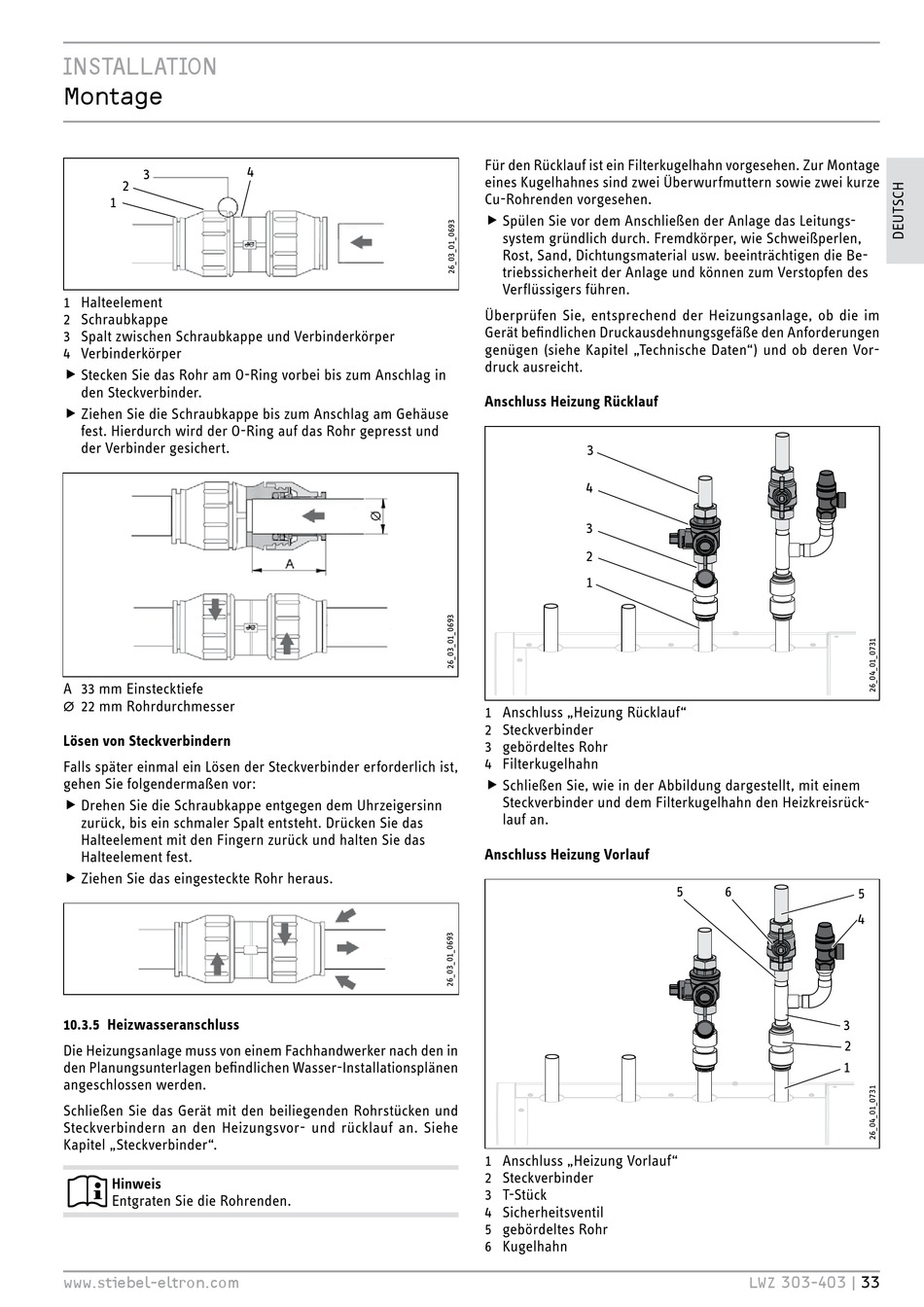

STIEBEL ELTRON LWZ 303 Integral Bedienung Und Installation Seite 33

InStaLLatIOn
Montage
3
2
1
1 Halteelement
2 Schraubkappe
3 Spalt zwischen Schraubkappe und Verbinderkörper
4 Verbinderkörper
f Stecken Sie das Rohr am O-Ring vorbei bis zum Anschlag in f
den Steckverbinder.
f Ziehen Sie die Schraubkappe bis zum Anschlag am Gehäuse f
fest. Hierdurch wird der O-Ring auf das Rohr gepresst und
der Verbinder gesichert.
A 33 mm Einstecktiefe
∅ 22 mm Rohrdurchmesser
lösen von steckverbindern
Falls später einmal ein Lösen der Steckverbinder erforderlich ist,
gehen Sie folgendermaßen vor:
f Drehen Sie die Schraubkappe entgegen dem Uhrzeigersinn f
zurück, bis ein schmaler Spalt entsteht. Drücken Sie das
Halteelement mit den Fingern zurück und halten Sie das
Halteelement fest.
f Ziehen Sie das eingesteckte Rohr heraus. f
10.3.5 Heizwasseranschluss
Die Heizungsanlage muss von einem Fachhandwerker nach den in
den Planungsunterlagen befindlichen Wasser-Installationsplänen
angeschlossen werden.
Schließen Sie das Gerät mit den beiliegenden Rohrstücken und
Steckverbindern an den Heizungsvor- und rücklauf an. Siehe
Kapitel „Steckverbinder".
Hinweis
Entgraten Sie die Rohrenden.
www.stiebel-eltron.com
4
Für den Rücklauf ist ein Filterkugelhahn vorgesehen. Zur Montage
eines Kugelhahnes sind zwei Überwurfmuttern sowie zwei kurze
Cu-Rohrenden vorgesehen.
f Spülen Sie vor dem Anschließen der Anlage das Leitungs- f
system gründlich durch. Fremdkörper, wie Schweißperlen,
Rost, Sand, Dichtungsmaterial usw. beeinträchtigen die Be-
triebssicherheit der Anlage und können zum Verstopfen des
Verflüssigers führen.
Überprüfen Sie, entsprechend der Heizungsanlage, ob die im
Gerät befindlichen Druckausdehnungsgefäße den Anforderungen
genügen (siehe Kapitel „Technische Daten") und ob deren Vor-
druck ausreicht.
anschluss Heizung rücklauf
3
4
3
2
1
1 Anschluss „Heizung Rücklauf"
2 Steckverbinder
3 gebördeltes Rohr
4 Filterkugelhahn
f Schließen Sie, wie in der Abbildung dargestellt, mit einem f
Steckverbinder und dem Filterkugelhahn den Heizkreisrück-
lauf an.
anschluss Heizung Vorlauf
1 Anschluss „Heizung Vorlauf"
2 Steckverbinder
3 T-Stück
4 Sicherheitsventil
5 gebördeltes Rohr
6 Kugelhahn
5 6
3
2
1
LWZ 303-403 |
5
4
