BedIenung
Bedienung
Schaltprogramme Tagauswahl
eiNstellUNgeN heiZprogrAMM hK1
progrAMMe
+
Mo
-

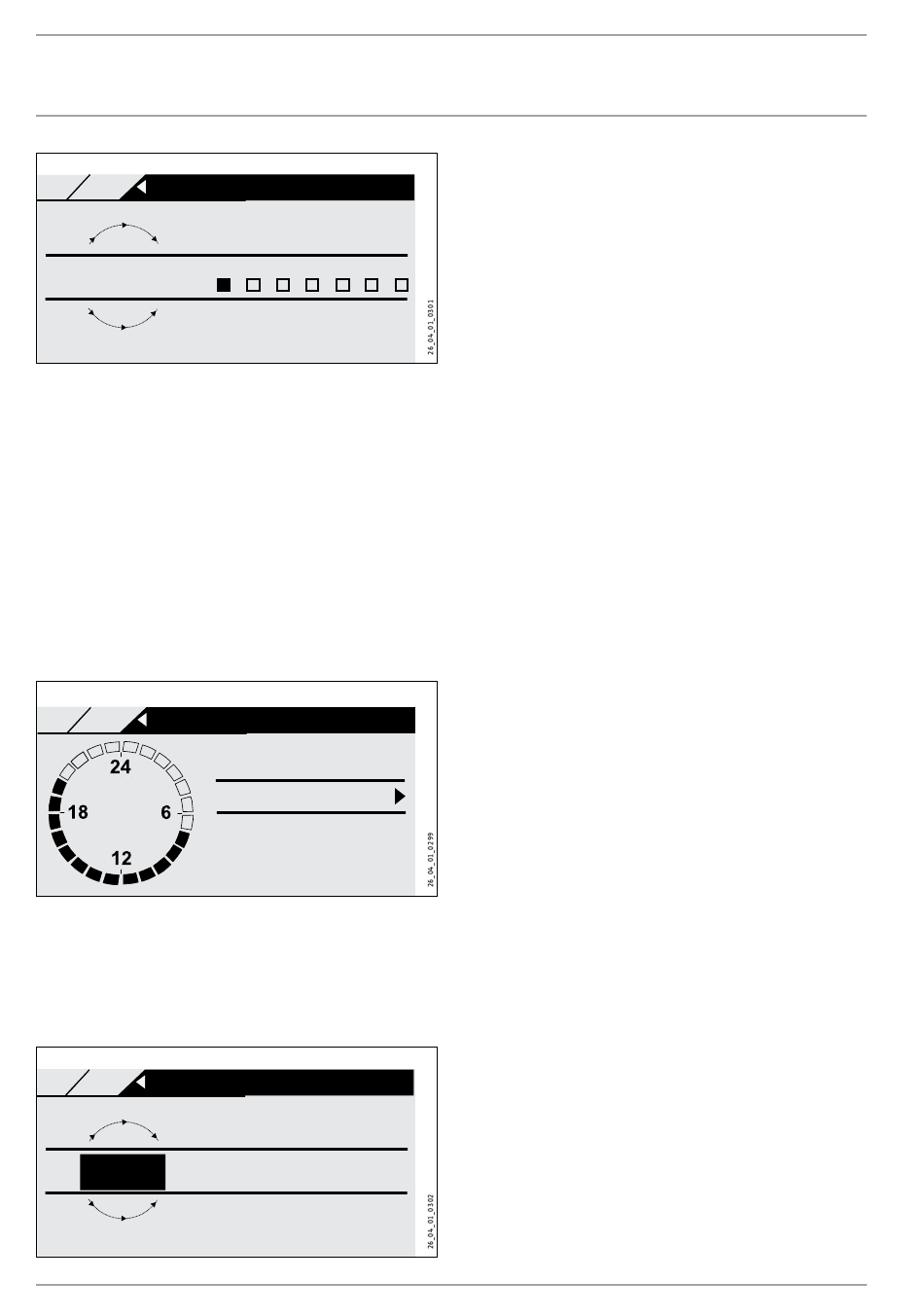

Wählen Sie zunächst aus, an welchen Tagen Sie die Funktion
„Heizen" aktivieren möchten:
- an einzelnen Tagen (montag, ..., sonntag)
- von Montag bis Freitag (mo - Fr)
- am Samstag und Sonntag (sa - so)
- über die gesamte Woche hinweg (mo - so)
Zunächst wird Ihnen der Montag angeboten.
Drehen Sie am Bedienkreis, um einen anderen Tag oder eine
Gruppe von Tagen auszuwählen. Bestätigen Sie dann mit „OK"
ihre Auswahl.
Sie können nun drei Schaltzeitpaare einstellen. Die drei Paare
werden in der Anzeige rechts neben der Uhr aufgelistet. Ein
Schaltzeitpaar besteht aus der Startzeit und dem Endtermin, zu
dem die Anlage wieder in den vorherigen Zustand übergeht.
Heizprogramm-Definition
heiZprogrAMM hK1
eiNstellUNgeN
progrAMMe
In diesem Beispiel wurde bisher nur ein Schaltzeitpaar ein-
programmiert. Bei den Paaren 2 und 3 sehen Sie kleine Quer-
striche statt Zeitangaben. Diese Schaltzeitpaare sind noch frei.
Wählen Sie eines der freien Paare mit „OK" aus, so gelangen Sie
zur Einstellung der dazugehörigen Start- und Endzeit. Tippen
Sie auf „OK", so erscheint die nachfolgend dargestellte Anzeige.
Stellen Sie mit dem Bedienkreis die gewünschte Zeit ein.
Programmierung Startzeit
eiNstellUNgeN eiNstellUNgeN
progrAMMe
- -:- -
Uhr
start
12 | LWZ 303-403
Montag
MoNtAg
07:00 - 20:00
- -:- - - - -:- -
- -:- - - - -:- -
- -:- -
Uhr
Ende
Die Zeiteingabe erfolgt mit einer Schrittweite von 15 Minuten.
Sie können 16:30 oder 16:45 Uhr einstellen, aber nicht 16:37 Uhr.
Bestätigen Sie Ihre Eingabe mit „OK".
Zeiträume über Mitternacht: Immer am Mittwochabend soll der
Heizbetrieb ab 22 Uhr für vier Stunden aktiviert werden. Der Zeit-
raum läuft also erst am darauffolgenden Tag, am Donnerstag,
um 2:00 Uhr ab. Da der Tag jedoch um 0:00 Uhr endet, sind für
das gewünschte Programm zwei Schaltzeiten nötig. Zunächst
müssen Sie unter Mittwoch den Zeitraum 22:00 bis 0:00 Uhr
einprogrammieren, anschließend unter Donnerstag 0:00 bis
02:00 Uhr.
Löschen eines Schaltzeitpaars: Wählen Sie das Schaltzeitpaar aus,
welches Sie entfernen möchten. Gehen Sie zur Veränderung der
Startzeit. Drehen Sie am Bedienkreis, um die Zeitangabe herab-
zusetzen. Wenn Sie 0:00 erreicht haben, wird bei Fortsetzung
der Drehbewegung das Schaltzeitpaar entfernt. Es erscheint die
zuvor abgebildete Anzeige, also Striche statt Ziffern. Bestätigen
Sie wiederum mit OK.
Warmwasserprogramm [MENÜ/PROGRAMME]
Hier können Sie die Zeiträume einstellen, in denen sich die
Warmwasserbereitung an den Tag-Solltemperaturen orientiert.
In den übrigen Phasen werden die Nacht-Solltemperaturen be-
rücksichtigt. Die Einstellung der Zeiten erfolgt wie bei den Heiz-
programmen. Die Sollwerte für den Tag- und den Nacht-Betrieb
können Sie, wie im Kapitel Warmwasser beschrieben, einstellen.
Beispiel: Sie möchten Ihr Warmwasser täglich zu zwei ver-
schiedenen Zeiten aufheizen lassen, und zwar von abends 22:00
Uhr bis zum darauffolgenden Tag morgens um 5:00 Uhr und
dann noch einmal von 8:00 Uhr bis 11:00 Uhr. Da der Tag mit 0:00
Uhr beginnt müssen Sie um 0:00 Uhr mit der Programmierung
beginnen. Das erste Schaltzeitpaar dauert von 0:00 Uhr bis 5:00
Uhr. Das zweite Schaltzeitpaar beginnt um 8:00 Uhr und endet
um 11:00 Uhr. Das dritte Schaltzeitpaar beginnt um 22.00 Uhr
und endet um 24:00.
Die Zeitschaltpaare sollten so gewählt werden, dass zwischen An-
und Abschalten eine komplette Aufheizung des Wasserspeichers
möglich ist (mindestens 3 Stunden).
Lüfterprogramm [MENÜ/PROGRAMME]
Die Einstellung erfolgt wie bei den Programmen für Heizung
und Warmwasser. Die Lüfter-Sollwerte stellen Sie gemäß
Kapitel [ 4.7.2 ] ein.
4.7.10 Fachmannlogin
Unter [MENÜ/FACHMANNLOGIN] kann der Fachmann den
Zahlencode eingeben und ändern. Wurden die gesperrten Para-
meter mittels CODE-Eingabe freigeschaltet, können diese unter
„FACHMANNEB. VERLASSEN" wieder gesperrt werden.
4.7.11 Fachmann-ebene
Unter [MENÜ/Fachmann] sind für Sie als Kunde nur die Anzeige der
Laufzeiten und einige Maßnahmen zur Fehlersuche freigegeben.
Die übrigen Parameter haben starken Einfluss auf die Regelgüte
der Anlage und sind daher mit einem Passwort geschützt, um
Fehleinstellungen vorzubeugen. Als Bediener der Anlage sehen
Sie diese Menüpunkte, aber beim Sprung in die nächste Menü-
ebene treffen Sie auf die CODE-Abfrage.
