Erstinbetriebnahme, Inspektion, Wartung
Weitere Angaben zu den Arbeitsschritten

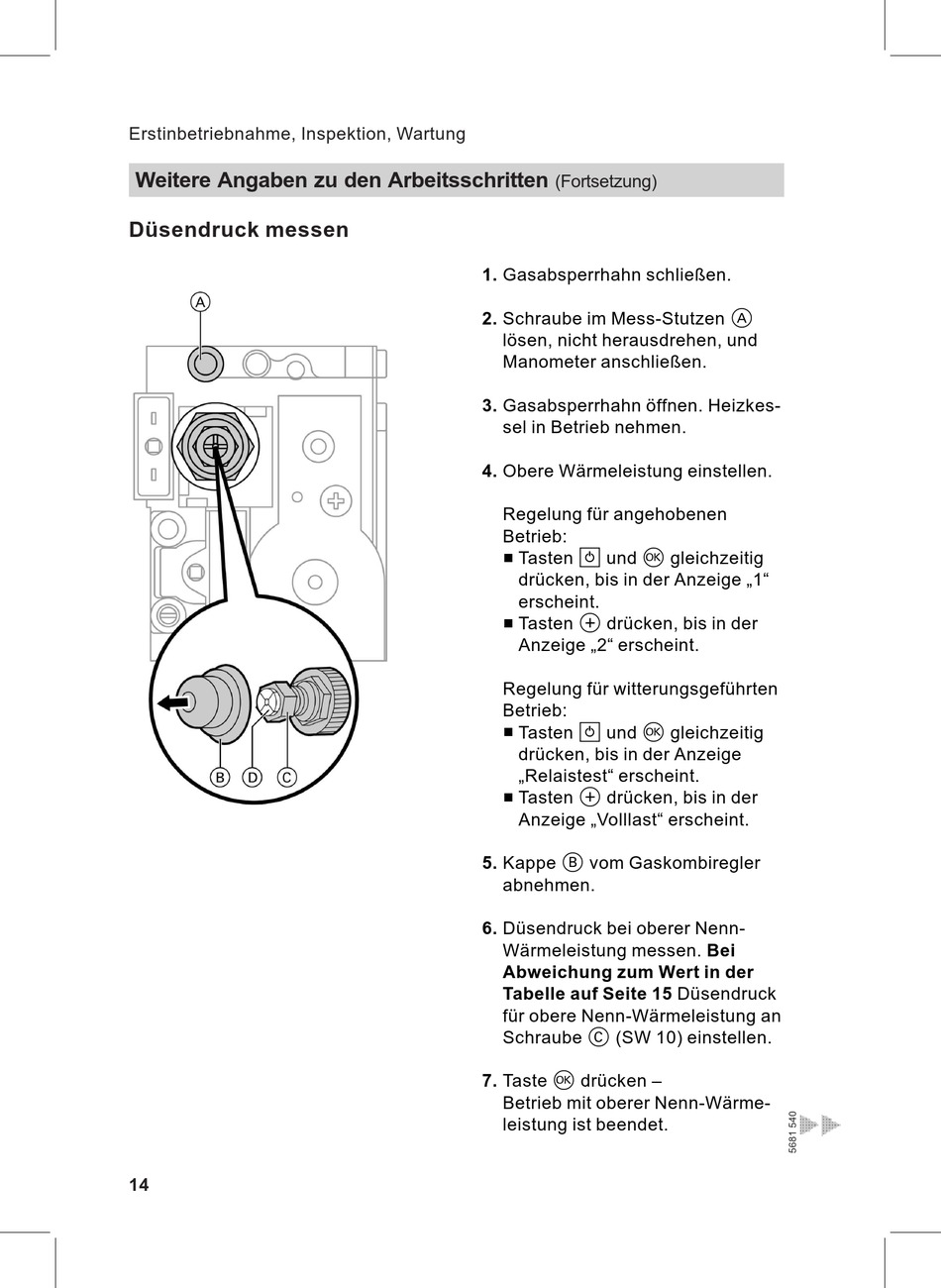

Düsendruck messen
14
(Fortsetzung)
1. Gasabsperrhahn schließen.
2. Schraube im Mess-Stutzen A
lösen, nicht herausdrehen, und
Manometer anschließen.
3. Gasabsperrhahn öffnen. Heizkes-
sel in Betrieb nehmen.
4. Obere Wärmeleistung einstellen.
Regelung für angehobenen
Betrieb:
Tasten K und d gleichzeitig
drücken, bis in der Anzeige 1
erscheint.
Tasten a drücken, bis in der
Anzeige 2 erscheint.
Regelung für witterungsgeführten
Betrieb:
Tasten K und d gleichzeitig
drücken, bis in der Anzeige
Relaistest erscheint.
Tasten a drücken, bis in der
Anzeige Volllast erscheint.
5. Kappe B vom Gaskombiregler
abnehmen.
6. Düsendruck bei oberer Nenn-
Wärmeleistung messen. Bei
Abweichung zum Wert in der
Tabelle auf Seite 15 Düsendruck
für obere Nenn-Wärmeleistung an
Schraube C (SW 10) einstellen.
7. Taste d drücken
Betrieb mit oberer Nenn-Wärme-
leistung ist beendet.
