Weitere Angaben zu den Arbeitsschritten

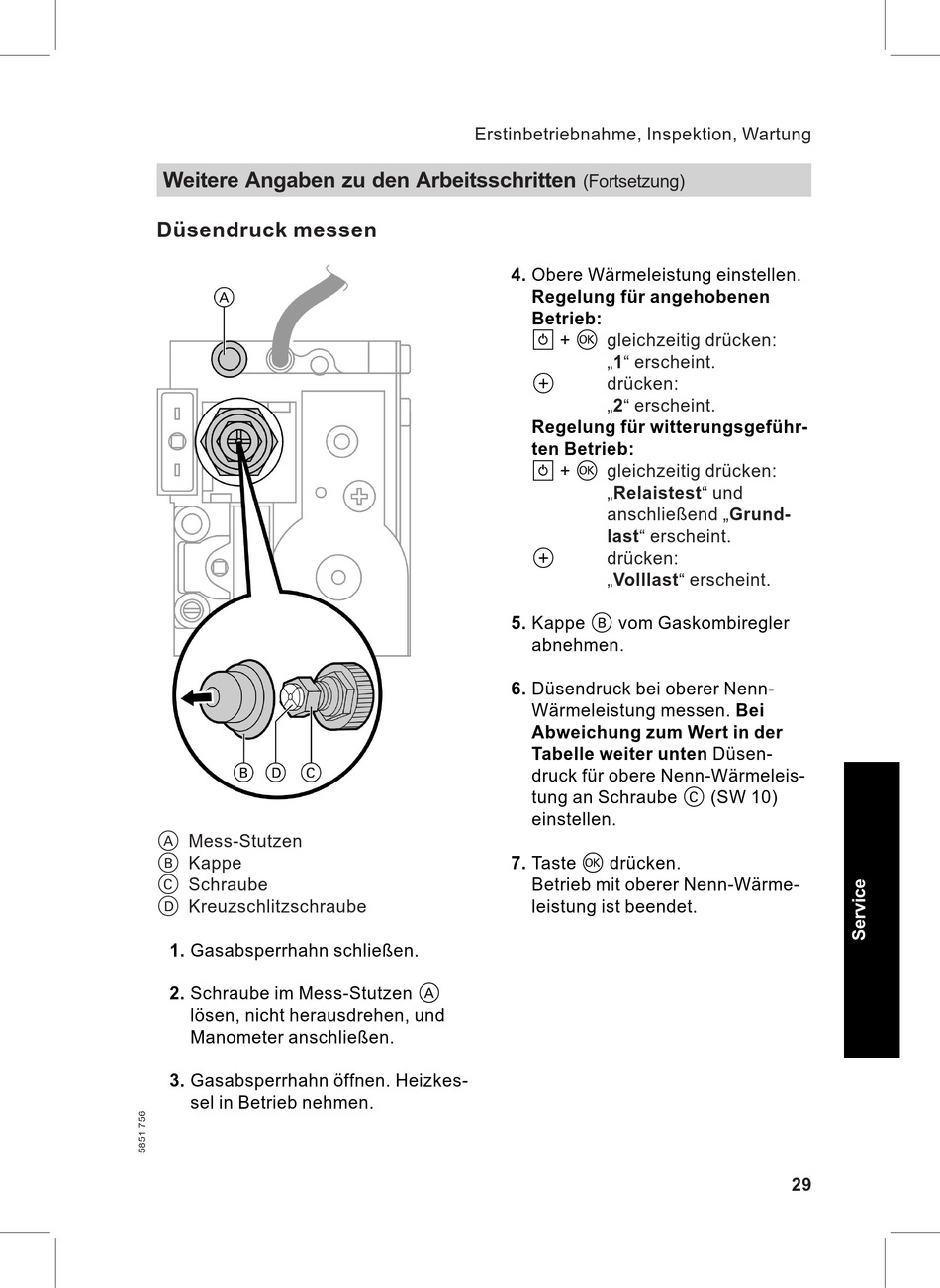

Düsendruck messen
A Mess-Stutzen
B Kappe
C Schraube
D Kreuzschlitzschraube
1. Gasabsperrhahn schließen.
2. Schraube im Mess-Stutzen A
lösen, nicht herausdrehen, und
Manometer anschließen.
3. Gasabsperrhahn öffnen. Heizkes-
sel in Betrieb nehmen.
Erstinbetriebnahme, Inspektion, Wartung
(Fortsetzung)
4. Obere Wärmeleistung einstellen.
Regelung für angehobenen
Betrieb:
K + d gleichzeitig drücken:
1 erscheint.
a drücken:
2 erscheint.
Regelung für witterungsgeführ-
ten Betrieb:
K + d gleichzeitig drücken:
Relaistest und
anschließend Grund-
last erscheint.
a drücken:
Volllast erscheint.
5. Kappe B vom Gaskombiregler
abnehmen.
6. Düsendruck bei oberer Nenn-
Wärmeleistung messen. Bei
Abweichung zum Wert in der
Tabelle weiter unten Düsen-
druck für obere Nenn-Wärmeleis-
tung an Schraube C (SW 10)
einstellen.
7. Taste d drücken.
Betrieb mit oberer Nenn-Wärme-
leistung ist beendet.
29
