Viessmann Vitopend 200-W WHKA Montage- Und Serviceanleitung
  1. Anleitungen
  2. Marken
  3. Viessmann Anleitungen
  4. Warmwasserspeicher
  5. Vitopend 200-W WHKA
  6. Montage- und serviceanleitung
Viessmann Vitopend 200-W WHKA Montage- Und Serviceanleitung

Viessmann Vitopend 200-W WHKA Montage- Und Serviceanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
VIESMANN
Montage- und
Serviceanleitung
für die Fachkraft

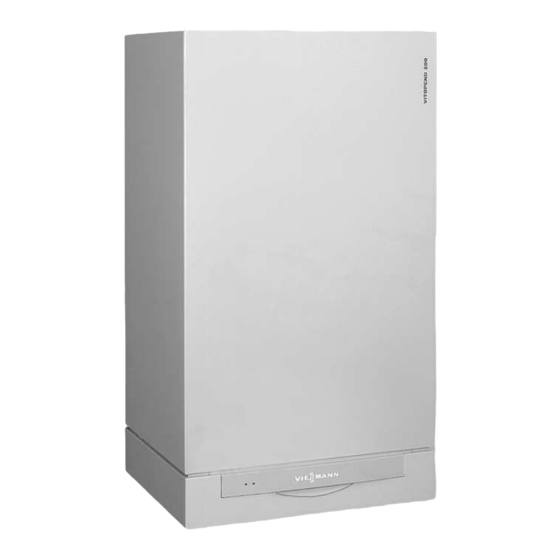

Vitopend 200-W
Typ WHKA, 10,5 bis 29,3 kW
Gas-Kombiwasserheizer
für raumluftunabhängigen Betrieb
Erdgas- und Flüssiggas-Ausführung
Gültigkeitshinweise siehe letzte Seite
VITOPEND 200-W
Bitte aufbewahren!
5581 821
3/2007

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Viessmann Vitopend 200-W WHKA

Inhaltszusammenfassung für Viessmann Vitopend 200-W WHKA

  • Seite 1 VIESMANN Montage- und Serviceanleitung für die Fachkraft Vitopend 200-W Typ WHKA, 10,5 bis 29,3 kW Gas-Kombiwasserheizer für raumluftunabhängigen Betrieb Erdgas- und Flüssiggas-Ausführung Gültigkeitshinweise siehe letzte Seite VITOPEND 200-W Bitte aufbewahren! 5581 821 3/2007...

  • Seite 2: Sicherheitshinweise

    Sicherheitshinweise Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schäden für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheits- die berufsgenossenschaftlichen hinweise Bestimmungen. die einschlägigen Sicherheitsbe- Gefahr stimmungen der DIN, EN, DVGW, Dieses Zeichen warnt vor Per- TRGI, TRF und VDE sonenschäden.
  • Seite 3 Funktion gefährdet den Heizungsanlage außer sicheren Betrieb der Anlage. Betrieb nehmen. Defekte Bauteile müssen durch Aufstellort belüften. Viessmann Originalteile ersetzt Türen in Wohnräumen werden. schließen. Zusatzkomponenten, Ersatz- und Arbeiten an der Anlage Verschleißteile Bei Brennstoff Gas den Gasab- Achtung sperrhahn schließen und gegen...

  • Seite 4: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis Montageanleitung Montagevorbereitung Produktinformation ..................Montagevorbereitung.................. Montageablauf Heizkessel anbauen und Anschlüsse montieren .......... Abgasanschluss ..................10 Gasanschluss..................... 11 Regelungsgehäuse öffnen ................12 Elektrische Anschlüsse................13 Bedienteil der Regelung einsetzen .............. 17 Vorderblech anbauen.................. 18 Serviceanleitung Erstinbetriebnahme, Inspektion, Wartung Arbeitsschritte - Erstinbetriebnahme, Inspektion und Wartung ..... 19 Weitere Angaben zu den Arbeitsschritten ............
  • Seite 5 Inhaltsverzeichnis Inhaltsverzeichnis (Fortsetzung) Schemen Anschluss- und Verdrahtungsschema Interne Anschlüsse ......115 Anschluss- und Verdrahtungsschema Externe Anschlüsse ....... 117 Einzelteillisten ..................119 Protokolle....................125 Technische Daten ..................126 Bescheinigungen Konformitätserklärung ................128 Stichwortverzeichnis ................129...

  • Seite 6: Montagevorbereitung Produktinformation

    Montagevorbereitung Produktinformation Vitopend 200-W, WHKA Vorgerichtet für den Betrieb mit Erdgas E. Mit einem Umstellsatz auf Erdgas LL bzw. Flüssiggas umstellbar. Der Vitopend 200-W darf grundsätzlich nur in die Länder geliefert werden, die auf dem Typenschild angegeben sind. Für die Lieferung in davon abweichende Länder muß...
  • Seite 7 Montagevorbereitung Montagevorbereitung (Fortsetzung) A Heizungsvorlauf R ¾ E Heizungsrücklauf R ¾ B Warmwasser R ½ F Befüllung/Entleerung C Gasanschluss G Bereich für elektrische Leitungen D Kaltwasser R ½ 1. Wasserseitige Anschlüsse vorbe- reiten. Heizungsanlage spülen. 2. Gasanschluss nach TRGI bzw. TRF vorbereiten.
  • Seite 8 Montagevorbereitung Montagevorbereitung (Fortsetzung) 3. Elektrische Anschlüsse vorberei- ten. Netzleitung: NYM-J 3 x 1,5 mm Absicherung max. 16 A, 230 V~, 50 Hz. Leitungen für Zubehör: NYM mit jeweils benötigter Aderzahl für externe Anschlüsse. Alle Leitungen im Bereich G 1200 mm aus der Wand ragend.

  • Seite 9: Montageablauf

    Montageablauf Heizkessel anbauen und Anschlüsse montieren...

  • Seite 10: Abgasanschluss

    Montageablauf Abgasanschluss B Kesselanschluss-Stück parallel für senkrechte und waagerechte Installation des Abgassystems 80/ C Kesselanschluss-Stück koaxial für senkrechte Installation des Abgassystems 60/100 oder 80/ D Kesselanschluss-Bogen für waa- gerechte Installation des Abgas- systems 60/100 1. Spannschrauben am Kesselan- schlussflansch lösen. 2.

  • Seite 11: Gasanschluss

    Montageablauf Gasanschluss 2. Dichtheitsprüfung durchführen. Achtung Überhöhter Prüfdruck führt zu Schäden an Heizkessel und Gasarmatur. Max. Prüfüberdruck 150 mbar. Bei höherem Druck für Lecksuche den Heizkessel und Gasarmatu- ren von der Hauptleitung 1. Gasabsperrhahn A anbauen. trennen (Verschraubung lösen). Umstellung auf andere Gasart: 3.

  • Seite 12: Regelungsgehäuse Öffnen

    Montageablauf Regelungsgehäuse öffnen...

  • Seite 13: Elektrische Anschlüsse

    Montageablauf Elektrische Anschlüsse Hinweis zum Anschluss von Zubehörteilen Für den Anschluss die den Zubehörteilen beiliegenden separaten Monta- geanleitungen beachten. Achtung Durch elektrostatische Entladung können elektronische Baugruppen beschädigt werden. Vor den Arbeiten geerdete Objekte, z.B. Heizungs- oder Wasserrohre berühren, um die statische Aufladung abzuleiten. A Funkuhranschluss...
  • Seite 14 Montageablauf Elektrische Anschlüsse (Fortsetzung) B Vitotrol 100 UTD (nur bei Rege- lung für angehobenen Betrieb) C Vitotrol 100 UTA (nur bei Rege- lung für angehobenen Betrieb) Stecker 230 V~ lH Netzanschluss Zubehör fÖ Netzanschluss Falls der Heizkessel in Nassräu- men aufgestellt wird, darf der Gefahr Netzanschluss von Zubehör Falsche Adernzuordnung...

  • Seite 15: Anschlussleitungen Verlegen

    Montageablauf Elektrische Anschlüsse (Fortsetzung) aVG KM-Bus-Teilnehmer (Zubehör) Fernbedienung Vitotrol 200 oder 300 (nur bei witterungs- geführtem Betrieb) Vitocom 100 Erweiterungssatz für einen Heizkreis mit Mischer (nur bei witterungsgeführtem Betrieb) Externe Erweiterung H1 oder Anschlussleitungen verlegen Achtung Anschlussleitungen, die an heißen Bauteilen anliegen, werden beschä- digt.
  • Seite 16 Montageablauf Elektrische Anschlüsse (Fortsetzung) A Kleinspannungsanschlüsse D Grundleiterplatte B 230 V Anschlüsse E Kommunikationsmodul C Interne Erweiterung F Leitungsdichtung für Netzleitung...

  • Seite 17: Bedienteil Der Regelung Einsetzen

    Montageablauf Bedienteil der Regelung einsetzen...

  • Seite 18: Vorderblech Anbauen

    Montageablauf Vorderblech anbauen...

  • Seite 19: Erstinbetriebnahme, Inspektion, Wartung Arbeitsschritte - Erstinbetriebnahme, Inspektion Und Wartung

    Erstinbetriebnahme, Inspektion, Wartung Arbeitsschritte - Erstinbetriebnahme, Inspektion und Wartung Weitergehende Hinweise zu den Arbeitsschritten siehe jeweils angegebene Seite Arbeitsschritte für die Erstinbetriebnahme Arbeitsschritte für die Inspektion Arbeitsschritte für die Wartung Seite 1. Heizungsanlage füllen ............2.

  • Seite 20: Arbeitsschritte Für Die Erstinbetriebnahme

    Erstinbetriebnahme, Inspektion, Wartung Arbeitsschritte - Erstinbetriebnahme, . . . (Fortsetzung) Arbeitsschritte für die Erstinbetriebnahme Arbeitsschritte für die Inspektion Arbeitsschritte für die Wartung Seite 22. Gasführende Teile bei Betriebsdruck auf Dichtheit prüfen ..................23.

  • Seite 21: Weitere Angaben Zu Den Arbeitsschritten

    Füllwasser mit einer Wasserhärte über 16,8 °dH (3,0 mol/m ) muss enthärtet werden, z.B. mit einer Kleinenthärtungsanlage für Heizwas- ser (siehe Viessmann Preisliste Vitoset). Dem Füllwasser kann ein speziell für Heizungsanlagen geeignetes Frostschutzmittel beigefügt werden. Die Eignung ist durch den Herstel- ler des Frostschutzmittels nachzuweisen.

  • Seite 22: Heizungsanlage Entlüften

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Hinweis Aufrufen der Codierebene 1 und Ein- stellen der Codieradresse siehe Seite 54. Funktion und Ablauf des Befüllungs- programms siehe Seite 108. Während das Befüllungsprogramm aktiv ist, erscheint im Display bF (Vitotronic 100) bzw.

  • Seite 23: Uhrzeit Und Datum Einstellen (Falls Erforderlich) - Nur Bei Regelung Für Witterungsgeführten Betrieb

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Uhrzeit und Datum einstellen (falls erforderlich) - nur bei Regelung für witterungsgeführten Betrieb Hinweis Datum (siehe Arbeitsschritt 2.) Falls bei Erstinbetriebnahme oder nach längerer Stillstandzeit die Uhr- zeit im Display blinkt, müssen Uhr- zeit und Datum neu eingestellt werden.

  • Seite 24: Weitere Angaben Zu Den Arbeitsschritten

    Gasart umgestellt werden. Montageanleitung Umstell- satz. Hinweis Die Umstellung auf Flüssiggas darf nur vom Technischen Dienst Viessmann durchgeführt werden. Oder von speziell geschultem und von Viessmann Belgien anerkann- tem Fachpersonal. Wobbeindexbereiche Gasart Wobbeindexbereich kWh/m MJ/m Anlieferungszustand Erdgas E...

  • Seite 25: Funktionsablauf Und Mögliche Störungen

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Gasart Wobbeindexbereich kWh/m MJ/m Nach Umstellung Erdgas LL 10,0 bis 13,1 36,0 bis 47,2 Flüssiggas P 20,3 bis 21,3 72,9 bis 76,8 Funktionsablauf und mögliche Störungen Displayanzeige Maßnahme Wärmeanforde- Sollwert erhöhen, nein rung durch für Wärmeab-...

  • Seite 26: Ruhedruck Und Anschlussdruck Messen

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Gaskombiregler Störung F4 Gaskombiregler nein öffnet prüfen (Ansteue- rung 230 V~), Gasanschluss- druck prüfen Ionisationsstrom Störung F4 Ionisationsstrom nein baut sich auf messen, Elektro- (größer 4 µA) deneinstellung Symbol A prüfen und prü- fen, ob Luft in der Gasleitung ist.
  • Seite 27 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) 6. Anschlussdruck (Fließdruck) mes- sen. Sollwert: Erdgas: 20 mbar Flüssiggas: 50 mbar Hinweis Zur Messung des Anschlussdru- ckes geeignete Messgeräte mit 1. Gasabsperrhahn schließen. einer Auflösung von min. 0,1 mbar verwenden. 2.

  • Seite 28: Düsendruck Messen

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Anschlussdruck Anschlussdruck Maßnahmen (Fließdruck) bei (Fließdruck) bei Erdgas Flüssiggas unter 17,4 mbar unter 42,5 mbar Keine Inbetriebnahme vornehmen und das Gasversorgungsunternehmen (GVU) bzw. Flüssiggaslieferanten be- nachrichtigen. 17,4 bis 25 mbar 42,5 bis Heizkessel in Betrieb nehmen.
  • Seite 29 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) 5. Kappe B vom Gaskombiregler 10. Kappe B einrasten. abnehmen. 11. Einstellwerte kontrollieren und in 6. Düsendruck bei oberer Wärme- Protokoll aufnehmen. leistung messen. Bei Abwei- chung zum Wert in der Tabelle 12.

  • Seite 30: Max. Heizleistung Einstellen

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Düsendrucktabelle Wärmeleistung 10,5 Düsendruck Anschlussdruck in Düse7 in mm mbar Erdgas E 20/25 1,25 mbar 15,1 Erdgas LL 20/25 mbar 14,7 Flüssiggas 30/37/50 0,89 mbar 22,6 Max. Heizleistung einstellen Für den Heizbetrieb kann die max. Heizleistung begrenzt werden. Die Begren- zung wird über den Modulationsbereich eingestellt.

  • Seite 31: Dichtheitsprüfung Az-System (Ringspaltmessung)

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Dichtheitsprüfung AZ-System (Ringspaltmessung) A Verbrennungsluft-Mess-Stelle (Zuluft) Falls sich keine höhere CO2 -Kon- Falls höhere CO2 - oder kleinere O2 - zentration in der Verbrennungsluft als Werte gemessen werden, ist eine 0,2 % oder keine kleinere O2 -Kon- Druckprüfung der Abgasleitung bei zentration als 20,6 % ergibt, gilt die einem statischen Überdruck von 200...
  • Seite 32 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) 1. Regelung einschalten und Relais- test aufrufen: Regelung für angehobenen Betrieb: K + d gleichzeitig min. 2 s drü- cken. drücken, bis 5 erscheint. Regelung für witterungsgeführ- ten Betrieb: K + d gleichzeitig min.

  • Seite 33: Brenner Prüfen Und Reinigen

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Brenner prüfen und reinigen 1. Netzschalter an der Regelung E 5. Brennraumrahmen G abschrau- und Netzspannung ausschalten. ben. 2. Gasabsperrhahn schließen und 6. Brennraumabdeckung F sichern. abschrauben. 3. Abdeckblech H entriegeln und 7.
  • Seite 34 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) 9. Erdungsleitung des Brenners 11. Brenner, falls nötig, mit Druckluft abziehen. oder evtl. mit Seifenlauge reini- gen. 10. Befestigungsschrauben A Mit klarem Wasser spülen. abschrauben, Brenner C herausnehmen. Hinweis Falls mit Seifenlauge gereinigt bzw.

  • Seite 35: Abgaswärmetauscher Prüfen Und Reinigen

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Abgaswärmetauscher prüfen und reinigen 1. Stecker von Kesseltemperatursensor B und Temperaturbegrenzer C abzie- hen. 2. Steckverbindersicherung A vom Anschlussrohr abziehen und Ver- schraubung D lösen. 3. Abgaswärmetauscher E nach vorn herausziehen. 4.

  • Seite 36: Zünd- Und Ionisationselektrode Prüfen

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Zünd- und Ionisationselektrode prüfen 1. Zündelektroden A und 3. Abstände prüfen. Ionisationselektrode B auf Abnut- Sind die Abstände nicht in Ordnung zung und Verschmutzung prüfen. oder die Elektroden beschädigt, Elektroden austauschen. Befesti- 2.

  • Seite 37: Durchflussmengenbegrenzer

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) 4. Brennraumabdeckung anbauen. Durchflussmengenbegrenzer 1. Regelung ausschalten und Kalt- wasserzuleitung absperren und entleeren. 2. Innensechskantschrauben A lösen. 3. Wasserschalter B abnehmen und Durchflussmengenbegrenzer nach unten herausnehmen. 4. Durchflussmengenbegrenzer C prüfen, bei Verkalkung oder Beschädigung austauschen.

  • Seite 38: Membran-Ausdehnungsgefäß Und Druck Der Anlage Prüfen

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Membran-Ausdehnungsgefäß und Druck der Anlage prüfen 1. Leitungen vom Luftdruckwächter A abziehen. 2. Deckel B abschrauben. 3. Vordruck des Membran-Ausdeh- nungsgefäßes am Messnippel C prüfen, ggf. nachfüllen. 4. Deckel B anschrauben und Lei- tungen auf Luftdruckwächter A stecken.

  • Seite 39: Abgas-Emissionsmessung

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Abgas-Emissionsmessung Kesselanschluss-Stück koaxial Kesselanschluss-Stück parallel A Abgas B Zuluft Kesselanschluss-Bogen 1. Analysegerät an Messöffnung A 3. Untere Wärmeleistung einstellen. anschließen. Regelung für angehobenen Betrieb: 2. Gasabsperrhahn öffnen. Heizkes- K + d gleichzeitig drücken: sel in Betrieb nehmen.
  • Seite 40 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) 5. Taste d drücken. 7. CO - oder O - und CO-Gehalt mes- Betrieb mit unterer Nenn-Wärme- sen. Werte in Protokoll eintragen. leistung ist beendet. 8. Taste d drücken. 6. Obere Wärmeleistung einstellen. Betrieb mit oberer Nenn-Wärme- Regelung für angehobenen leistung ist beendet.

  • Seite 41: Ionisationsstrom Messen

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Ionisationsstrom messen 2. Obere Wärmeleistung einstellen: Regelung für angehobenen Betrieb: K + d gleichzeitig drücken: 1 erscheint. drücken: 2 erscheint. Regelung für witterungsgeführ- ten Betrieb: K + d gleichzeitig drücken: Relaistest und anschließend Grund- last erscheint.

  • Seite 42: Regelung An Die Heizungsanlage Anpassen

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Regelung an die Heizungsanlage anpassen Hinweis Die Regelung muss je nach Ausstattung der Anlage angepasst werden. Ver- schiedene Anlagenkomponenten werden von der Regelung automatisch erkannt und die Codierung automatisch eingestellt. Auswahl des zutreffenden Schemas siehe folgende Abbildungen. Arbeitsschritte zur Codierung siehe Seite 54.
  • Seite 43 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Anlagenausführung 2 Ein Heizkreis ohne Mischer A1, ein Heizkreis mit Mischer M2 und System- trennung KW Kaltwasser Erweiterungssatz für einen Heiz- WW Warmwasser kreis mit Mischer M2 Vitopend 200-W ? M2 Vorlauftemperatursensor ! Außentemperatursensor (nur sÖ...
  • Seite 44 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Anlagenausführung 3 Ein Heizkreis ohne Mischer A1, ein direkt angeschlossener Fußbodenheiz- kreis (Einspritzschaltung) mit Regler ohne Hilfsenergie (3-Wege-Ausfüh- rung) KW Kaltwasser Temperaturwächter als Maximal- WW Warmwasser temperaturbegrenzung für Fuß- Vitopend 200-W bodenheizung ! Außentemperatursensor (nur Regler ohne Hilfsenergie, 3-...
  • Seite 45 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Hinweis 3-Wege-Ausführung kann bezogen werden von: WSC AG Mess- + Regeltechnik Weismüllerstr. 3 D-60314 Frankfurt/M. Danfos Antriebs- und Regeltechnik GmbH Carl-Ligien-Str. 8 D-63073 Offenbach/M. Erforderliche Codierung Betrieb mit Flüssiggas 1E:1 Interne Erweiterung (Zubehör) 53:2...
  • Seite 46 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Anlagenausführung 4 Ein Heizkreis ohne Mischer A1, ein Heizkreis mit Mischer M2 und hydrauli- sche Weiche KW Kaltwasser Erweiterungssatz für einen Heiz- WW Warmwasser kreis mit Mischer M2 Vitopend 200-W ? M2 Vorlauftemperatursensor Außentemperatursensor für Heizkreis mit (nur bei Regelung für wit-...

  • Seite 47: Heizkennlinien Einstellen (Nur Bei Regelung Für Witterungsgeführten Betrieb)

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Erforderliche Codierung Interne Erweiterung (Zubehör) 53:2 Heizkennlinien einstellen (nur bei Regelung für witterungs- geführten Betrieb) Die Heizkennlinien stellen den Von der Kesselwasser- bzw. Vorlauf- Zusammenhang zwischen Außentem- temperatur ist wiederum die Raum- peratur und Kesselwasser- bzw.
  • Seite 48 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Neigung und Niveau ändern 1. Neigung: In Codierung 1 mit Codieradresse d3 ändern. Einstellbereich 2 bis 35 (entspricht Neigung 0,2 bis 3,5). 2. Niveau: In Codierung 1 mit Codieradresse d4 ändern. Einstellbereich -13 bis +40 K.
  • Seite 49 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Raum-Solltemperatur einstellen 5. Mit Drehknopf ts Tagestempe- Normale Raumtemperatur ratur-Sollwert einstellen. Wert wird automatisch nach ca. 2 s übernommen. Die Heizkennlinie wird entlang der Achse C (Raumtemperatur-Soll- wert) verschoben und bewirkt bei aktiver Heizkreispumpenlogik- Funktion ein geändertes Ein-/Aus- schaltverhalten der Heizkreispum-...

  • Seite 50: Regelung In Lon Einbinden (Nur Bei Regelung Für Witterungsgeführten Betrieb)

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) 2. d um Heizkreis A1 (Heizkreis 5. E Nachttemperatur-Sollwert ohne Mischer) zu wählen aufrufen. oder 6. a/b Wert ändern. 3. a 2r blinkt. 7. d Wert bestätigen. 4. d um Heizkreis M2 (Heiz- kreis mit Mischer) zu wäh- len.
  • Seite 51 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Kesselkreisrege- Vitotronic 200-H Vitotronic 200-H Vitocom lung Regelung sendet Regelung empfängt Regelung empfängt Gerät emp- Uhrzeit Uhrzeit Uhrzeit fängt Uhrzeit Codierung 7b:1 Codierung 81:3 Codierung 81:3 einstellen einstellen Regelung sendet Regelung empfängt Regelung empfängt Außentemperatur Außentemperatur...

  • Seite 52: Einweisung Des Anlagenbetreibers

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) 3. d Check ist aktiviert Check blinkt, bis der Check abgeschlossen ist. Display und alle Tasten- beleuchtungen des ange- wählten Teilnehmers blinken für ca. 60 s. A Fortlaufende Nummer in der Teil- nehmerliste 4.
  • Seite 53 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Hinweis Falls eine Wartung durchgeführt wird bevor die Wartungsanzeige erscheint, Codierung 24:1 einstellen und anschließend Codierung 24:0 ; die eingestell- ten Wartungsparameter für Betriebsstunden und Zeitintervall beginnen wieder bei 0. Folgende Tasten drücken: 3.

  • Seite 54: Codierungen

    Codierungen Codierung 1 Codierung 1 aufrufen Hinweis 2. a/b für gewünschte Codier- Bei Regelung für witterungsgeführ- adresse, Adresse blinkt. ten Betrieb werden die Codierungen im Klartext angezeigt. 3. d zur Bestätigung. Nicht angezeigt werden Codierun- gen, die durch Ausstattung der Hei- 4.
  • Seite 55 Codierungen Codierung 1 (Fortsetzung) Codierung im Anlieferungszustand Mögliche Umstellung Kessel Max. Temp. 06:... Maximalbegrenzung 06:20 Maximalbegrenzung der der Kesselwassertem- Kesselwassertemperatur peratur, vorgegeben 06:127 innerhalb der vom Heiz- durch Kessel-Codier- kessel vorgegebenen Be- stecker in °C reiche Gasart 1E:0 Betrieb mit Erdgas 1E:1 Betrieb mit Flüssiggas Entlüft./Befüllung...

  • Seite 56: Codierung 2

    Codierungen Codierung 1 (Fortsetzung) Codierung im Anlieferungszustand Mögliche Umstellung Vorl. Max. Temp. A1/M2 C6:75 Elektronische Maximal- C6:10 Maximalbegrenzung ein- begrenzung der Vor- stellbar von 10 bis lauftemperatur auf C6:127 127 °C (begrenzt durch 75 °C (nur bei Regelung den Kesselcodierstecker) für witterungsgeführten Betrieb) Neigung A1/M2...

  • Seite 57: Gesamtübersicht

    Codierungen Codierung 2 (Fortsetzung) 6. d zur Bestätigung, im Dis- 7. a/b zur Auswahl weiterer play erscheint kurz Adressen. übernommen (bei Regelung für witterungs- 8. L + G ca. 1 s gleichzeitig drü- geführten Betrieb), die cken, Codierung 2 ist Adresse blinkt erneut.
  • Seite 58 Codierungen Codierung 2 (Fortsetzung) Codierung im Anlieferungszustand Mögliche Umstellung Kessel/Brenner 06:... Maximalbegrenzung 06:20 Maximalbegrenzung der der Kesselwassertem- Kesselwassertemperatur peratur, vorgegeben 06:127 innerhalb der vom Heiz- durch Kessel-Codier- kessel vorgegebenen Be- stecker in °C reiche 1E:0 Betrieb mit Erdgas 1E:1 Betrieb mit Flüssiggas 21:0 Kein Betriebsstundenin- 21:1...
  • Seite 59 Codierungen Codierung 2 (Fortsetzung) Codierung Interne Um- Heizkreispumpe Heizkreispumpe wälzpumpe Heizkreis ohne Heizkreis mit Mischer Mischer Regelfunkt. Regelfunkt. Regelfunkt. Regelfunkt. Regelfunkt. Regelfunkt. Regelfunkt. Regelfunkt. Regelfunkt. Regelfunkt. Regelfunkt. Regelfunkt. Regelfunkt. Regelfunkt. Regelfunkt. Regelfunkt. Regelfunkt. Regelfunkt. Regelfunkt. Regelfunkt. Regelfunkt. Regelfunkt. Regelfunkt. Regelfunkt. Codierung im Anlieferungszustand Mögliche Umstellung Kessel/Brenner...
  • Seite 60 Codierungen Codierung 2 (Fortsetzung) Codierung Interne Umwälz- Heizkreispumpe Heizkreispumpe pumpe Heizkreis ohne Mi- Heizkreis mit Mi- scher scher Regelfunkt. Regelfunkt. Regelfunkt. Regelfunkt. Regelfunkt. Regelfunkt. Regelfunkt. Regelfunkt. Regelfunkt. Regelfunkt. Regelfunkt. Regelfunkt. Regelfunkt. Regelfunkt. Codierung im Anlieferungszustand Mögliche Umstellung Kessel/Brenner 52:0 Ohne Vorlauftempera- 52:1 Mit Vorlauftemperatur- tursensor für hydrauli-...
  • Seite 61 Codierungen Codierung 2 (Fortsetzung) Codierung im Anlieferungszustand Mögliche Umstellung Allgemein 76:0 Ohne Kommunikations- 76:1 Mit Kommunikationsmo- modul LON (nur bei dul LON (wird automa- Regelung für witte- tisch erkannt) rungsgeführten Betrieb) 77:1 LON-Teilnehmernum- 77:2 LON-Teilnehmernummer mer (nur bei Regelung einstellbar von 1 bis 99: für witterungsgeführten 77:99 1 - 4 = Heizkessel...
  • Seite 62 Codierungen Codierung 2 (Fortsetzung) Codierung im Anlieferungszustand Mögliche Umstellung 81:1 Automatische Som- 81:0 Manuelle Sommer-/Win- mer-/ Winterzeitumstel- terzeitumstellung lung 81:2 Einsatz des Funkuhremp- fängers (wird automa- tisch erkannt) 81:3 Mit Kommunikations- Modul LON: Regelung empfängt Uhr- zeit 88:0 Temperaturanzeige in 88:1 Temperaturanzeige in °F °C (Celsius)
  • Seite 63 Sensors temperatur an wird nur intern verwen- Vitotronic 200-H det (nur bei Regelung für witterungsgeführten Betrieb) 98:1 Viessmann Anlagen- 98:1 Anlagennummer einstell- nummer (in Verbindung bar von 1 bis 5 mit Überwachung meh- 98:5 rerer Anlagen über Vitocom 300)
  • Seite 64 Codierungen Codierung 2 (Fortsetzung) Codierung im Anlieferungszustand Mögliche Umstellung A3:2 Außentemperatur unter A3:-9 Heizkreispumpe Ein/ 1 °C: Heizkreispumpe Aus siehe folgende Ta- A3:15 belle Außentemperatur über 3 °C: Heizkreispumpe Achtung Bei Einstellungen unter 1 °C besteht die Gefahr, dass Rohrleitungen außerhalb der Wärmedämmung des Hauses einfrieren.
  • Seite 65 Codierungen Codierung 2 (Fortsetzung) Codierung im Anlieferungszustand Mögliche Umstellung Kesselkreis, Mischerkreis A4:0 Mit Frostschutz (nur bei A4:1 Kein Frostschutz, Ein- Regelung für witte- stellung nur möglich, rungsgeführten Betrieb) wenn Codierung A3:-9 eingestellt ist. Hinweis Hinweis bei Codierung A3 beachten A5:5 Mit Heizkreispumpenlo- A5:0 Ohne Heizkreispumpen-...
  • Seite 66 Codierungen Codierung 2 (Fortsetzung) Codierung im Anlieferungszustand Mögliche Umstellung Kesselkreis, Mischerkreis A6:36 Erweiterte Sparschal- A6:5 Erweiterte Sparschaltung tung nicht aktiv (nur bei aktiv, d.h. bei einem va- Regelung für witte- A6:35 riabel einstellbaren Wert rungsgeführten Betrieb) von 5 bis 35 °C zuzüglich 1 °C werden Brenner und Heizkreispumpe ausge- schaltet und der Mischer...
  • Seite 67 Codierungen Codierung 2 (Fortsetzung) Codierung im Anlieferungszustand Mögliche Umstellung A9:7 Mit Pumpenstillstand- A9:0 Ohne Pumpenstillstand- zeit: Heizkreispumpe zeit Aus bei Sollwertände- A9:1 Mit Pumpenstillstandzeit, rung durch Wechsel der einstellbar von 1 bis 15 Betriebsart oder Ände- A9:15 rungen des Raumtem- peratur-Sollwerts (nur bei Regelung für witte- rungsgeführten Betrieb)
  • Seite 68 Codierungen Codierung 2 (Fortsetzung) Parameter Mit Heizkreispumpenlogik-Funktion: Adresse b5:... Heizkreispumpe Aus Heizkreispumpe Ein > RT + 5 K < RT + 4 K Soll Soll > RT + 4 K < RT + 3 K Soll Soll > RT + 3 K <...
  • Seite 69 Codierungen Codierung 2 (Fortsetzung) Codierung im Anlieferungszustand Mögliche Umstellung d5:0 Mit externer Betriebs- d5:1 Externe Betriebspro- programm-Umschal- gramm-Umschaltung tung: schaltet auf Dauernd Betriebsprogramm Raumheizung mit norma- schaltet auf Dauernd ler Raumtemperatur um Betrieb mit reduzierter Raumtemperatur um (nur bei Regelung für witterungsgeführten Be- trieb) E1:1...
  • Seite 70 Codierungen Codierung 2 (Fortsetzung) Codierung im Anlieferungszustand Mögliche Umstellung E7:20 Minimale Drehzahl der E7:0 Minimale Drehzahl ein- drehzahlgeregelten ex- stellbar von 0 bis 100 % ternen Heizkreispumpe: E7:100 der max. Drehzahl 20 % der max. Drehzahl (nur bei Regelung für witterungsgeführten Be- trieb) E8:0...
  • Seite 71 Codierungen Codierung 2 (Fortsetzung) Codierung im Anlieferungszustand Mögliche Umstellung F5:8 Nachlaufzeit der inter- F5:0 Keine Nachlaufzeit der nen Umwälzpumpe bei internen Umwälzpumpe Heizbetrieb 8 min (nur F5:1 Nachlaufzeit der internen bei Regelung für ange- Umwälzpumpe einstell- hobenen Betrieb) F5:20 bar von 1 bis 20 min F6:25 Interne Umwälzpumpe F6:0...

  • Seite 72: Codierungen In Anlieferungszustand Zurücksetzen

    Codierungen Codierung 2 (Fortsetzung) Codierung im Anlieferungszustand Mögliche Umstellung FA:20 Erhöhung des Kessel- FA:0 Temperaturerhöhung ein- wasser- bzw. Vorlauf- stellbar von 0 bis 50% temperatur-Sollwertes FA:50 beim Übergang von Be- trieb mit reduzierter Raumtemperatur in den Betrieb mit normaler Raumtemperatur um 20 %.

  • Seite 73: Serviceabfragen

    Serviceabfragen Übersicht Serviceebenen Funktion Tastenkombination Ausstieg Seite Temperaturen, Kesselco- K und G ca. 2 s gleich- d drücken dierstecker und Kurzab- zeitig drücken fragen Relaistest K und d ca. 2 s gleich- d drücken zeitig drücken Max. Heizleistung (Heiz- K und F ca. 2 s gleich- d drücken betrieb) zeitig drücken...

  • Seite 74: Temperaturen, Kesselcodierstecker Und Kurzabfragen

    Serviceabfragen Temperaturen, Kesselcodierstecker und Kurzabfragen Regelung für angehobenen Betrieb Folgende Tasten drücken: 2. a/b für gewünschte Abfrage. 1. K + G ca. 2 s gleichzeitig. 3. d Abfrage ist beendet. Folgende Werte können je nach Anlagenausstattung abgefragt werden: Kurzab- Displayanzeige frage Stellung Anlagen-...

  • Seite 75: Regelung Für Witterungsgeführten Betrieb

    Serviceabfragen Temperaturen, Kesselcodierstecker und . . . (Fortsetzung) Kurzab- Displayanzeige frage Drehzahl- Software- geregelte stand Pumpe drehzahlge- 0 ohne regelte 1 Wilo Pumpe 2 Grundfos 0: keine drehzahlge- regelte Pumpe Regelung für witterungsgeführten Betrieb Folgende Tasten drücken: 2. a/b für gewünschte Abfrage. 1.
  • Seite 76 Serviceabfragen Temperaturen, Kesselcodierstecker und . . . (Fortsetzung) Kurzab- Displayanzeige frage Softwarestand Revisionsstand Revisionsstand Gas- Regelung Gerät feuerungsautomat Anlagenschema 01 Anzahl Max. Anforderungstemperatur bis 06 BUS- Teilneh- Stellung Soft- Soft- Soft- Software- Wasser- ware- ware- ware- stand schalter stand stand stand Externe Er- weiterung...

  • Seite 77: Ausgänge Prüfen (Relaistest)

    Serviceabfragen Temperaturen, Kesselcodierstecker und . . . (Fortsetzung) Kurzab- Displayanzeige frage Interne Umwälz- Heizkreispumpe an Anschlusserweite- pumpe rung Dreh- Software- Dreh- Software- zahlge- stand zahlge- stand regelte drehzahl- regelte drehzahl- Pumpe geregelte Pumpe geregelte 0: ohne Pumpe 0: ohne Pumpe 1: Wilo 0: keine 1: Wilo...

  • Seite 78: Betriebszustände Und Sensoren Abfragen

    Serviceabfragen Ausgänge prüfen (Relaistest) (Fortsetzung) Regelung für witterungsgeführten Betrieb Folgende Tasten drücken: 2. a/b für gewünschten Relais- ausgang. 1. K + d ca. 2 s gleichzeitig. 3. d Relaistest ist beendet. Folgende Relaisausgänge können je nach Anlagenausstattung ange- steuert werden: Displayanzeige Erklärung Grundlast...
  • Seite 79 Serviceabfragen Betriebszustände und Sensoren abfragen (Fortsetzung) Displayanzeige Erklärung Brennerbetriebsstunden (nach Wartung mit e auf 0 zu- 263572 rücksetzen) Brennerstarts (nach Wartung mit e auf 0 zurücksetzen) 030529 Regelung für witterungsgeführten Betrieb Folgende Tasten drücken: 3. c erneut drücken. 1. c Heizkreis auswählen 4.
  • Seite 80 Serviceabfragen Betriebszustände und Sensoren abfragen (Fortsetzung) Displayanzeige Erklärung Heiz-Pumpe Aus/Ein Falls Externe Erweiterung oder Erweiterungs- satz für einen Heizkreis mit Mischer vorhanden Sammelstör.Aus/Ein Falls Externe Erweiterung vorhanden Mischer Auf/Zu Falls Erweiterungssatz für einen Heizkreis mit Mischer vorhanden Verschiedene Sprachen Mit d kann die jeweilige Sprache als Daueran- zeige gewählt werden...

  • Seite 81: Störungsbehebung

    Störungsbehebung Störungsanzeige Aufbau Störungsanzeige A Störungsanzeige C Störungsnummer B Störungssymbol D Störungscode Die rote Störungsanzeige blinkt bei Bei einer Störung am Gasfeuerungs- jeder Störung. automat erscheint E im Display. Regelung für angehobenen Betrieb Bei einer Störung blinkt im Display der Bedieneinheit der Störungscode und das Störungssymbol Regelung für witterungsgeführten Betrieb...

  • Seite 82: Störung Ablesen Und Quittieren

    Störungsbehebung Störungsanzeige (Fortsetzung) Fernbedienung Störung Teilnehmer Störung ablesen und quittieren Hinweis Falls eine quittierte Störung nicht behoben wird, erscheint die Störungs- meldung erneut: Bei Regelung für angehobenen Betrieb nach 24 h Bei Regelung für witterungsgeführ- ten Betrieb am nächsten Tag um 7.00 Uhr Regelung für angehobenen Betrieb Folgende Tasten drücken:...

  • Seite 83: Störungscodes

    Störungsbehebung Störungsanzeige (Fortsetzung) Störungscodes aus Störungsspeicher auslesen (Fehlerhisto- rie) Die letzten 10 aufgetretenen Störun- Folgende Tasten drücken: gen werden gespeichert und können abgefragt werden. 1. G + d ca. 2 s gleichzeitig. Die Störungen sind nach Aktualität geordnet, wobei die aktuellste Stö- 2.
  • Seite 84 Störungsbehebung Störungscodes (Fortsetzung) Stö- Konst. Witter. Verhalten der Störungsur- Maßnahme rungs- gef. Anlage sache code im Dis- play Regelt ohne Kurzschluss Sensor hydrauli- Vorlauftempe- Vorlauftem- sche Weiche prü- ratursensor peratursen- fen (siehe (hydraulische sor Anlage Seite 93) Weiche) Regelt ohne Unterbre- Sensor hydrauli- Vorlauftempe-...
  • Seite 85 Störungsbehebung Störungscodes (Fortsetzung) Stö- Konst. Witter. Verhalten der Störungsur- Maßnahme rungs- gef. Anlage sache code im Dis- play Keine Warm- Unterbre- Sensor prüfen wasserberei- chung Aus- (siehe Seite 93) tung lauftempera- tursensor Regelbetrieb Bedienteil Bedienteil austau- gemäß Anlie- defekt schen ferungszu- stand Regelbetrieb...
  • Seite 86 Störungsbehebung Störungscodes (Fortsetzung) Stö- Konst. Witter. Verhalten der Störungsur- Maßnahme rungs- gef. Anlage sache code im Dis- play Regelbetrieb Kommunika- Anschlüsse, Lei- ohne Fernbe- tionsfehler tung und Codier- dienung Fernbedie- adresse A0 nung Vitotrol prüfen Heizkreis M2 Regelbetrieb Falsche Co- Codierschalter- dierung der stellung der Fern-...
  • Seite 87 Störungsbehebung Störungscodes (Fortsetzung) Stö- Konst. Witter. Verhalten der Störungsur- Maßnahme rungs- gef. Anlage sache code im Dis- play Regelbetrieb Kommunika- Anschlüsse und tionsfehler Codieradresse Ext. Erweite- 2E prüfen rung Regelbetrieb Kommunika- Kommunikations- tionsfehler modul LON aus- Kommunika- tauschen tionsmodul Regelbetrieb Kurzschluss Raumtemperatur- ohne Raum-...
  • Seite 88 Störungsbehebung Störungscodes (Fortsetzung) Stö- Konst. Witter. Verhalten der Störungsur- Maßnahme rungs- gef. Anlage sache code im Dis- play Brenner auf Abgas-/ Abgas-/Zuluftsys- Störung Zuluftsystem tem und Luft- verstopft druckwächter prü- fen, E RESET betäti- Brenner blo- Interner Feh- Regelung austau- ckiert schen Brenner auf...
  • Seite 89 Störungsbehebung Störungscodes (Fortsetzung) Stö- Konst. Witter. Verhalten der Störungsur- Maßnahme rungs- gef. Anlage sache code im Dis- play Gasfeue- Luftdruck- Abgas-/Zuluftsys- rungsautomat wächter ist tem, Schläuche auf Störung beim Bren- Luftdruckwächter, nerstart nicht Luftdruckwächter geöffnet und Verbindungs- bzw. schließt leitungen prüfen beim Errei- chen der Zündlast-...
  • Seite 90 Störungsbehebung Störungscodes (Fortsetzung) Stö- Konst. Witter. Verhalten der Störungsur- Maßnahme rungs- gef. Anlage sache code im Dis- play Brenner auf Gebläsestill- Gebläse, Verbin- Störung stand nicht dungsleitungen erreicht zum Gebläse und Gebläseansteue- rung prüfen, E RESET betäti- Gasfeue- Ansteuerung Ansteuerung des rungsautomat des Modula- Modulationsven-...

  • Seite 91: Instandsetzung

    Störungsbehebung Instandsetzung Plattenwärmetauscher prüfen F Kaltwasser K Heizungsvorlauf G Heizungsrücklauf H Warmwasser 1. Heizkessel heizwasser- und trink- 3. Leitungen vom wasserseitig absperren und entlee- Komfortsensor B abziehen. ren. 4. Wärmedämmung E abnehmen. 2. Seitliche Verschlüsse lösen und Regelung A nach vorn klappen.

  • Seite 92: Außentemperatursensor Prüfen (Regelung Für Witterungsgeführten Betrieb)

    Störungsbehebung Instandsetzung (Fortsetzung) 5. Schrauben D lösen und Platten- 7. Heizwasserseitige Anschlüsse auf wärmetauscher C nach vorn Verschmutzung prüfen, ggf. über herausziehen. Heizungsrücklauf G spülen (Spül- system Plattenwärmetauscher 6. Trinkwasserseitige Anschlüsse auf siehe Preisliste). Verkalkung prüfen, ggf. Plattenwär- metauscher austauschen. 8.
  • Seite 93 Störungsbehebung Instandsetzung (Fortsetzung) 3. Bei starker Abweichung von der 4. Je nach Messergebnis Leitung Kennlinie Adern am Sensor oder Außentemperatursensor aus- abklemmen und Messung direkt tauschen. am Sensor wiederholen. Kesseltemperatursensor, Komfortsensor oder Vorlauftempe- ratursensor für hydr. Weiche prüfen A Kesseltemperatursensor % Stecker für Komfortsensor...
  • Seite 94 Störungsbehebung Instandsetzung (Fortsetzung) Kesseltemperatursensor Leitungen am Kesseltemperatur- sensor abziehen und Widerstand messen. Komfortsensor Stecker % von Kabelbaum an der Regelung abziehen und Widerstand messen. Vorlauftemperatursensor Stecker X3 an der Regelung abziehen und Widerstand zwi- schen X3.4 und X3.5 messen. 2. Gemessenen Widerstand der Sen- soren mit Kennlinie vergleichen.
  • Seite 95 Störungsbehebung Instandsetzung (Fortsetzung) Auslauftemperatursensor prüfen (nur bei Gas-Kombiwasser- heizer) A Auslauftemperatursensor 1. Leitungen am Auslauftemperatur- sensor abziehen. 2. Widerstand des Sensors messen und mit Kennlinie vergleichen. 3. Bei starker Abweichung Sensor austauschen. Gefahr Auslauftemperatursensor sitzt direkt im Trinkwasser (Verbrühungsgefahr). Vor Sensorwechsel Heiz- kessel trinkwasserseitig ent- leeren.
  • Seite 96 Störungsbehebung Instandsetzung (Fortsetzung) Temperaturbegrenzer prüfen Prüfung durchführen, falls sich nach einer Störabschaltung der Gasfeuerungs- automat nicht entriegeln lässt, obwohl die Kesselwassertemperatur unterhalb von ca. 90 °C liegt (Displayanzeige E ). 1. Leitungen des Temperaturbegren- zers abziehen. 2. Durchgang des Temperaturbegren- zers mit einem Multimeter prüfen.
  • Seite 97 Störungsbehebung Instandsetzung (Fortsetzung) Sicherung prüfen 1. Netzspannung ausschalten. 4. Sicherung F1 prüfen (siehe Anschluss- und Verdrahtungs- 2. Seitliche Verschlüsse lösen und schema). Regelung abklappen. 3. Abdeckung A abbauen.
  • Seite 98 Störungsbehebung Instandsetzung (Fortsetzung) Erweiterungssatz für Heizkreis mit Mischer Drehrichtung des Mischer-Motors prüfen 2. Während des Eigentestes die Drehrichtung des Mischer-Motors beobachten. Danach den Mischer von Hand in Stellung Auf bringen. Hinweis 1. Netzschalter A am Erweiterungs- Der Vorlauftemperatursensor muss satz ausschalten und wieder ein- jetzt eine höhere Temperatur erfas- schalten.

  • Seite 99: Vitotronic 200-H Prüfen (Zubehör)

    Störungsbehebung Instandsetzung (Fortsetzung) 2. Drehrichtungsschalter umstel- len: Schalterstellung I für Heizungs- rücklauf von links (Anlieferungszu- stand). Schalterstellung II für Heizungs- A Netzschalter rücklauf von rechts. B Drehrichtungsschalter 1. Untere und obere Gehäuseabde- ckung des Erweiterungssatzes abschrauben. Montageanleitung Erweite- rungssatz Vitotronic 200-H prüfen (Zubehör) Die Vitotronic 200-H ist über die LON-Verbindungsleitung mit der Regelung ver- bunden.

  • Seite 100: Funktionsbeschreibung

    Funktionsbeschreibung Regelung für angehobenen Betrieb Bedien- und Anzeigeelemente A Manometer D Betriebsanzeige (grün) B Störungsanzeige (rot) E Entriegelungstaster C Optolink-Schittstelle F Bedienfeld nur in Verbindung mit Diagnose- G Netzschalter Adapter (Zubehör) und Vitosoft (Zubehör) Tasten auf dem Bedienfeld: Kesselwassertemperatur- Nur Warmwasser Sollwert Heizen und Warmwasser Warmwassertemperatur-...

  • Seite 101: Regelung Für Witterungsgeführten Betrieb

    Funktionsbeschreibung Regelung für angehobenen Betrieb (Fortsetzung) Warmwasserbereitung Falls der Wasserschalter eine Warm- Der Brenner moduliert nach der Trink- wasserentnahme (> 3 l/min) erkennt, wasserauslauftemperatur und wird werden Brenner, Umwälzpumpe und vom Temperaturwächter (85 °C) kes- 3-Wege-Ventil ein- bzw. umgeschal- selseitig begrenzt. tet.

  • Seite 102: Warmwasserbereitung

    Funktionsbeschreibung Regelung für witterungsgeführten Betrieb (Fortsetzung) Partybetrieb Bestätigung Sparbetrieb Information Werteinstellung Grundeinstellung (Reset) Heizbetrieb Die Regelung ermittelt den Kessel- Der Gasfeuerungsautomat ermittelt wassertemperatur-Sollwert in Abhän- aus Kesselwassertemperatur-Soll- gigkeit von der Außentemperatur oder und -Istwert den Modulationsgrad und der Raumtemperatur (bei Anschluss steuert dementsprechend den Bren- einer raumtemperaturgeführten Fern- ner.

  • Seite 103: Erweiterungen Für Externe Anschlüsse (Zubehör)

    Funktionsbeschreibung Erweiterungen für externe Anschlüsse (Zubehör) Interne Erweiterung H1 Die interne Erweiterung wird in das Sammelstörmeldung (Codierung Regelungsgehäuse eingebaut. An 53:0 ) den Relaisausgang sK können fol- Heizkreispumpe für Heizkreis ohne gende Funktionen alternativ ange- Mischer (Codierung 53:2 ) schlossen werden. Die Funktion wird An Anschluss gD kann ein externes über die Codieradresse 53 zugeord- Sicherheitsventil angeschlossen wer-...
  • Seite 104 Funktionsbeschreibung Erweiterungen für externe Anschlüsse (Zubehör) (Fortsetzung) Interne Erweiterung H2 Die interne Erweiterung wird in das Sammelstörmeldung (Codierung Regelungsgehäuse eingebaut. An 53:0 ) den Relaisausgang sK können fol- Heizkreispumpe für Heizkreis ohne gende Funktionen alternativ ange- Mischer (Codierung 53:2 ) schlossen werden.
  • Seite 105 Funktionsbeschreibung Erweiterungen für externe Anschlüsse (Zubehör) (Fortsetzung) Externe Erweiterung H1 Die externe Erweiterung wird über Externes Sperren den KM-BUS an die Regelung des (Klemme 2 - 3) Heizkessels angeschlossen. Über die Externes Anfordern Erweiterung können folgende Funk- (Klemme 1 - 2) tionen gleichzeitig angesteuert bzw.
  • Seite 106 Funktionsbeschreibung Erweiterungen für externe Anschlüsse (Zubehör) (Fortsetzung) Externe Erweiterung H2 Die externe Erweiterung wird über Externes Sperren den KM-BUS an die Regelung des (Klemme 2 - 3) Heizkessels angeschlossen. Über die Externes Anfordern Erweiterung können folgende Funk- (Klemme 1 - 2) tionen gleichzeitig angesteuert bzw.

  • Seite 107: Regelungsfunktionen

    Funktionsbeschreibung Regelungsfunktionen Externe Betriebsprogramm-Umschaltung Die Funktion Externe Betriebspro- gramm-Umschaltung wird über den Eingang aVD der Externen Erweite- rung realisiert. Auf welche Heizkreise die Betriebsprogramm-Umschaltung wirkt, wird in Codieradresse 91 ein- gestellt: Betriebsprogramm-Umschaltung Codierung Keine Umschaltung 91:0 Heizkreis ohne Mischer A1 91:1 Heizkreis mit Mischer M2 91:2...

  • Seite 108: Externes Anfordern

    Funktionsbeschreibung Regelungsfunktionen (Fortsetzung) Externes Sperren Die Funktion Externes Sperren wird Welchen Einfluss das Signal Ext. über den Eingang aVD der externen Sperren auf die angeschlossenen Erweiterung angeschlossen. Umwälzpumpen hat, wird in Codier- adresse 32 eingestellt. Externes Anfordern Die Funktion Externes Anfordern Der Mindest-Kesselwassertempera- wird über den Eingang aVD der tur-Sollwert bei ext.
  • Seite 109 Funktionsbeschreibung Regelungsfunktionen (Fortsetzung) Befüllung bei eingeschalteter Regelung Falls die Anlage bei eingeschalteter Falls die Funktion durch Codier- Regelung befüllt werden soll, wird das adresse 2F aktiviert wird, geht der Umschaltventil bei Codierung 2F:2 Brenner außer Betrieb. Nach 20 min in Mittelstellung gefahren, und die wird das Programm automatisch inak- Pumpe eingeschaltet.
  • Seite 110 Funktionsbeschreibung Regelungsfunktionen (Fortsetzung) Temperaturprofil 2: (ZV Parkett- und Fußbodentechnik) Codierung F1:2 Temperaturprofil 3: Codierung F1:3 Temperaturprofil 4: Codierung F1:4 Temperaturprofil 5: Codierung F1:5...

  • Seite 111: Anhebung Der Reduzierten Raumtemperatur

    Funktionsbeschreibung Regelungsfunktionen (Fortsetzung) Temperaturprofil 6 (Anlieferungszustand): Codierung F1:6 Anhebung der reduzierten Raumtemperatur Beim Betrieb mit reduzierter Raum- Die Grenzwerte der Außentemperatur temperatur kann der reduzierte für Beginn und Ende der Temperatur- Raumtemperatur-Sollwert in Abhän- anhebung sind in den Codieradressen gigkeit von der Außentemperatur F8 und F9 einstellbar.

  • Seite 112: Verkürzung Der Aufheizzeit

    Funktionsbeschreibung Regelungsfunktionen (Fortsetzung) Beispiel mit den Einstellungen im Anlieferungszustand A Heizkennlinie für Betrieb mit nor- B Heizkennlinie für Betrieb mit redu- maler Raumtemperatur zierter Raumtemperatur Verkürzung der Aufheizzeit Beim Übergang vom Betrieb mit redu- Der Wert und die Zeitdauer für die zierter Raumtemperatur in den zusätzliche Erhöhung des Kesselwas- Betrieb mit normaler Raumtemperatur...

  • Seite 113: Codierschalter Der Fernbedienung

    Funktionsbeschreibung Regelungsfunktionen (Fortsetzung) Beispiel mit den Einstellungen im Anlieferungszustand A Beginn des Betriebs mit normaler C Kesselwasser- bzw. Vorlauftem- Raumtemperatur peratur-Sollwert entsprechend B Kesselwasser- bzw. Vorlauftem- Codieradresse FA : peratur-Sollwert entsprechend 50 °C + 20 % = 60 °C eingestellter Heizkennlinie D Zeitdauer des Betriebs mit erhöh- tem Kesselwasser- bzw.
  • Seite 114 Funktionsbeschreibung Codierschalter der Fernbedienung (Fortsetzung) Fernbedienung Codierschalterstellung Fernbedienung wirkt auf Heizkreis ohne Mischer A1 Fernbedienung wirkt auf Heizkreis mit Mischer M2 Bei Anschluss eines separaten Raum- temperatursensors Codierschalter 3 auf ON stellen.

  • Seite 115: Schemen

    Schemen Anschluss- und Verdrahtungsschema Interne Anschlüsse § Kesseltemperatursensor Auslauftemperatursensor...
  • Seite 116 Schemen Anschluss- und Verdrahtungsschema Interne . . . (Fortsetzung) Ionisationselektrode a-ÖA Ansteuerung Gebläse dÖ Schrittmotor für Umschaltventil Gasdruckschalter Thermoschalter Luftdruckwächter Zündeinheit Wasserschalter a-Ö Gebläsemotor für Brenner a:Ö Modulationsspule...

  • Seite 117: Anschluss- Und Verdrahtungsschema Externe Anschlüsse

    Schemen Anschluss- und Verdrahtungsschema Externe Anschlüsse Grundleiterplatte Gasfeuerungsautomat Schaltnetzteil Bedienteil Optolink Codierstecker...
  • Seite 118 Schemen Anschluss- und Verdrahtungsschema . . . (Fortsetzung) Anschlussadapter Komfortsensor Kommunikationsmodul LON sÖ Interne Umwälzpumpe (Vitotronic 200) Gasmagnetventil Interne Erweiterung H1 oder H2 fÖ Netzanschluss Netzschalter Netzanschluss Zubehör und Entriegelungstaster Vitotrol 100 Außentemperatursensor a-Ö Gebläsemotor Vorlauftemperatursensor hyd- aYA Gasdruckwächter raulische Weiche aVG KM-BUS...

  • Seite 119: Einzelteillisten

    Einzelteillisten Einzelteillisten Hinweis für Ersatzbestellungen 036 Hinterblechdeckel mit Dichtung Best.-Nr. und Herstell-Nr. (siehe 037 Kompensationsschlauch Typenschild) sowie die Positionsnum- 038 Gasverteilerrohr Erdgas E mer des Einzelteiles (aus dieser Ein- 039 Gasverteilerrohr Erdgas LL zelteilliste) angeben. 040 Gasverteilerrohr Flüssiggas Handelsübliche Teile sind im örtlichen 041 Abgasblende Fachhandel erhältlich.
  • Seite 120 Einzelteillisten Einzelteillisten (Fortsetzung) 095 Verschlussbügel 057 Umstellsatz für Flüssiggas auf 110 Außentemperatursensor Erdgas E 114 Zugriffschutz 058 Montage- und Serviceanleitung 120 Sicherungsgriff 097 Leitungsbaum X8/X9/Hilfserde 099 Anschlussleitung Linear-Schritt- Verschleißteile motor 005 Ionisationselektrode 100 Ionisationsleitung mit Zugentlas- 006 Zündelektrode tung 101 Ionisationsleitung innen Einzelteile ohne Abbildung 102 Anschlussleitung Magnetventil 021 Befestigungselemente...
  • Seite 121 Einzelteillisten Einzelteillisten (Fortsetzung)
  • Seite 122 Einzelteillisten Einzelteillisten (Fortsetzung)
  • Seite 123 Einzelteillisten Einzelteillisten (Fortsetzung)
  • Seite 124 Einzelteillisten Einzelteillisten (Fortsetzung)

  • Seite 125: Protokolle

    Protokolle Protokolle Einstell- und Mess- Sollwert Erstinbe- Wartung/ werte triebnah- Service durch Ruhedruck mbar max. 57,5 mbar Anschlussdruck (Fließdruck) = bei Erdgas E mbar 17,4-25 mbar = bei Erdgas LL mbar 17,4-25 mbar = bei Flüssiggas mbar 42,5-57,5 mbar Gasart ankreuzen Kohlendioxidgehalt bei unterer Wärme- Vol.-%...

  • Seite 126: Technische Daten

    Technische Daten Technische Daten Nennspannung 230 V~ Einstellung elektronischer Tempera- Nennfrequenz 50 Hz turwächter Nennstrom bei Heizbetrieb 84 °C Schutzklasse bei Trinkwasser- Schutzart IP X 4 D gemäß erwärmung 85 °C EN 60529 Einstellung Tempe- Zulässige Umgebungstemperatur raturbegrenzer 100 °C (fest) bei Betrieb 0 bis +40 °C Vorsicherung (Netz) max.
  • Seite 127 Technische Daten Technische Daten (Fortsetzung) Produktkennwerte (gemäß EnEV) Nenn-Wärmeleistungsbereich bei Raumbeheizung 10,5-29 Wirkungsgrad µ bei 100 % der Nenn-Wärmeleistung 91,3 30% der Nenn-Wärmeleistung 91,8 Bereitschaftsverlust q (max. Grenzwert) B,70 Elektr. Leistungsaufnahme bei 100 % der Nenn-Wärmeleistung 30 % der Nenn-Wärmeleistung...

  • Seite 128: Bescheinigungen

    Bescheinigungen Konformitätserklärung Konformitätserklärung für Vitopend 200-W Wir, die Viessmann Werke GmbH & Co KG, D-35107 Allendorf, erklären in alleiniger Verantwortung, dass das Produkt Vitopend 200-W mit den folgenden Normen übereinstimmt: EN 483 EN 60 335 EN 625 EN 61 000-3-2...

  • Seite 129: Stichwortverzeichnis

    Stichwortverzeichnis Stichwortverzeichnis Abgasanschluss Datum einstellen ........... . Abgas-Emissionsmessung Dichtheitsprüfung .
  • Seite 130 Stichwortverzeichnis Stichwortverzeichnis (Fortsetzung) Gasanschluss 7, 11 Neigung Heizkennlinie ..........Gasanschlussdruck Niveau Heizkennlinie .
  • Seite 131 Stichwortverzeichnis Stichwortverzeichnis (Fortsetzung) Uhrzeit einstellen Warmwasseranschluss ......... . . Untere Wärmeleistung 29, 39 Wartung...

  • Seite 132: Gültigkeitshinweis

    Gültigkeitshinweis Gas-Kombiwasserheizer Typ WHKA Raumluftunabhängiger Betrieb 10,5 bis 29,3 kW Herstell-Nr. 7199 578 ... Viessmann Werke GmbH&Co KG D-35107 Allendorf Telefon:06452 70-0 Telefax:06452 70-2780 www.viessmann.de...

Inhaltsverzeichnis
