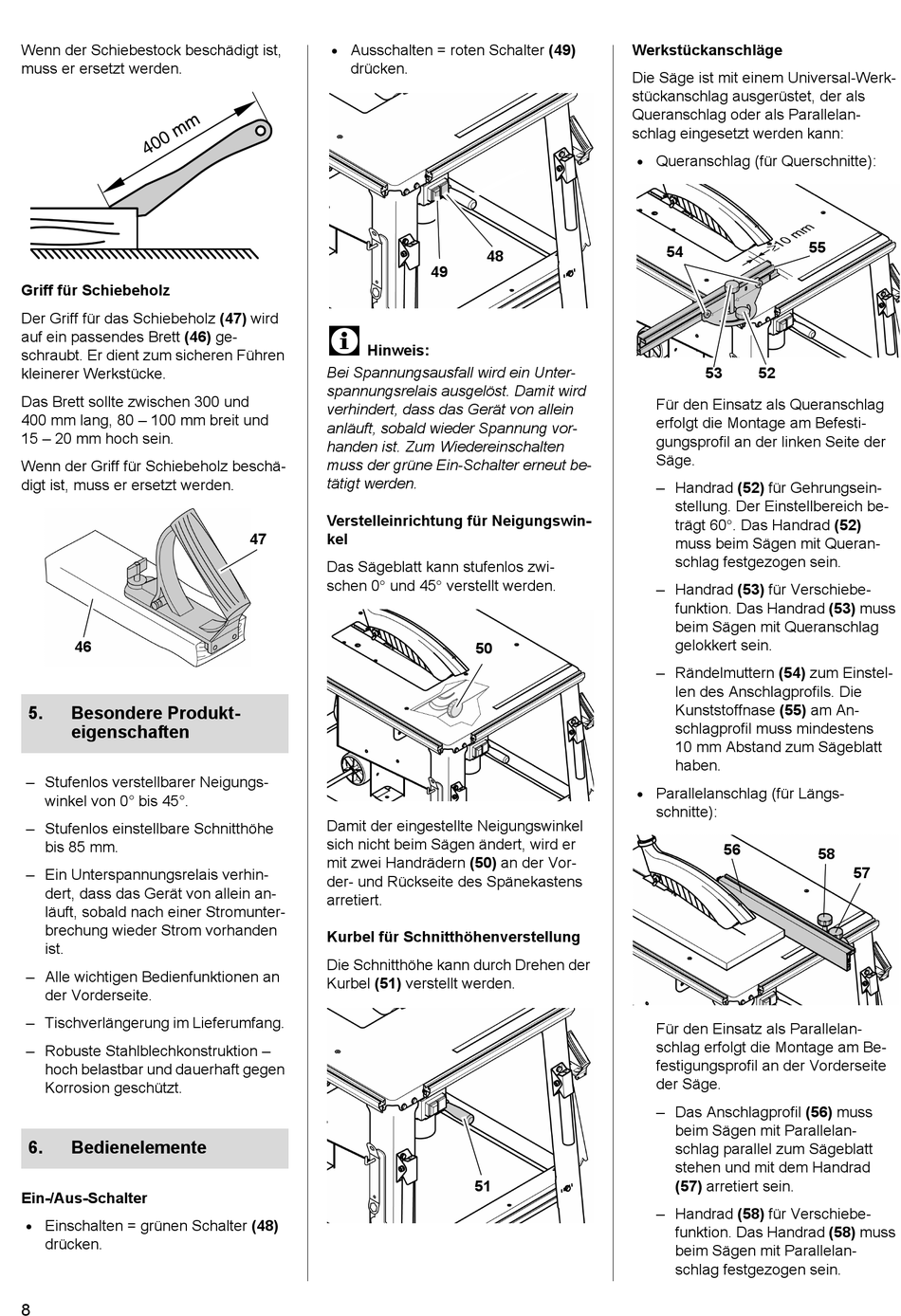

Wenn der Schiebestock beschädigt ist,
muss er ersetzt werden.
Griff für Schiebeholz
Der Griff für das Schiebeholz (47) wird
auf ein passendes Brett (46) ge-
schraubt. Er dient zum sicheren Führen
kleinerer Werkstücke.
Das Brett sollte zwischen 300 und
400 mm lang, 80 – 100 mm breit und
15 – 20 mm hoch sein.
Wenn der Griff für Schiebeholz beschä-
digt ist, muss er ersetzt werden.
46
5.
Besondere Produkt-
eigenschaften
– Stufenlos verstellbarer Neigungs-
winkel von 0° bis 45°.
– Stufenlos einstellbare Schnitthöhe
bis 85 mm.
– Ein Unterspannungsrelais verhin-
dert, dass das Gerät von allein an-
läuft, sobald nach einer Stromunter-
brechung wieder Strom vorhanden
ist.
– Alle wichtigen Bedienfunktionen an
der Vorderseite.
– Tischverlängerung im Lieferumfang.
– Robuste Stahlblechkonstruktion –
hoch belastbar und dauerhaft gegen
Korrosion geschützt.
6.
Bedienelemente
Ein-/Aus-Schalter
Einschalten = grünen Schalter (48)
drücken.
8
Ausschalten = roten Schalter (49)
drücken.
3
Hinweis:
Bei Spannungsausfall wird ein Unter-
spannungsrelais ausgelöst. Damit wird
verhindert, dass das Gerät von allein
anläuft, sobald wieder Spannung vor-
handen ist. Zum Wiedereinschalten
muss der grüne Ein-Schalter erneut be-
tätigt werden.
Verstelleinrichtung für Neigungswin-
47
kel
Das Sägeblatt kann stufenlos zwi-
schen 0 und 45 verstellt werden.
Damit der eingestellte Neigungswinkel
sich nicht beim Sägen ändert, wird er
mit zwei Handrädern (50) an der Vor-
der- und Rückseite des Spänekastens
arretiert.
Kurbel für Schnitthöhenverstellung
Die Schnitthöhe kann durch Drehen der
Kurbel (51) verstellt werden.
48
49
50
51
Werkstückanschläge
Die Säge ist mit einem Universal-Werk-
stückanschlag ausgerüstet, der als
Queranschlag oder als Parallelan-
schlag eingesetzt werden kann:
Queranschlag (für Querschnitte):
54
53
52
Für den Einsatz als Queranschlag
erfolgt die Montage am Befesti-
gungsprofil an der linken Seite der
Säge.
– Handrad (52) für Gehrungsein-
stellung. Der Einstellbereich be-
trägt 60. Das Handrad (52)
muss beim Sägen mit Queran-
schlag festgezogen sein.
– Handrad (53) für Verschiebe-
funktion. Das Handrad (53) muss
beim Sägen mit Queranschlag
gelokkert sein.
– Rändelmuttern (54) zum Einstel-
len des Anschlagprofils. Die
Kunststoffnase (55) am An-
schlagprofil muss mindestens
10 mm Abstand zum Sägeblatt
haben.
Parallelanschlag (für Längs-
schnitte):
56
Für den Einsatz als Parallelan-
schlag erfolgt die Montage am Be-
festigungsprofil an der Vorderseite
der Säge.
– Das Anschlagprofil (56) muss
beim Sägen mit Parallelan-
schlag parallel zum Sägeblatt
stehen und mit dem Handrad
(57) arretiert sein.
– Handrad (58) für Verschiebe-
funktion. Das Handrad (58) muss
beim Sägen mit Parallelan-
schlag festgezogen sein.
55
58
57
