A
Achtung!
Achten Sie darauf, dass das Kabel
nicht über scharfe Kanten läuft und
nicht geknickt wird.

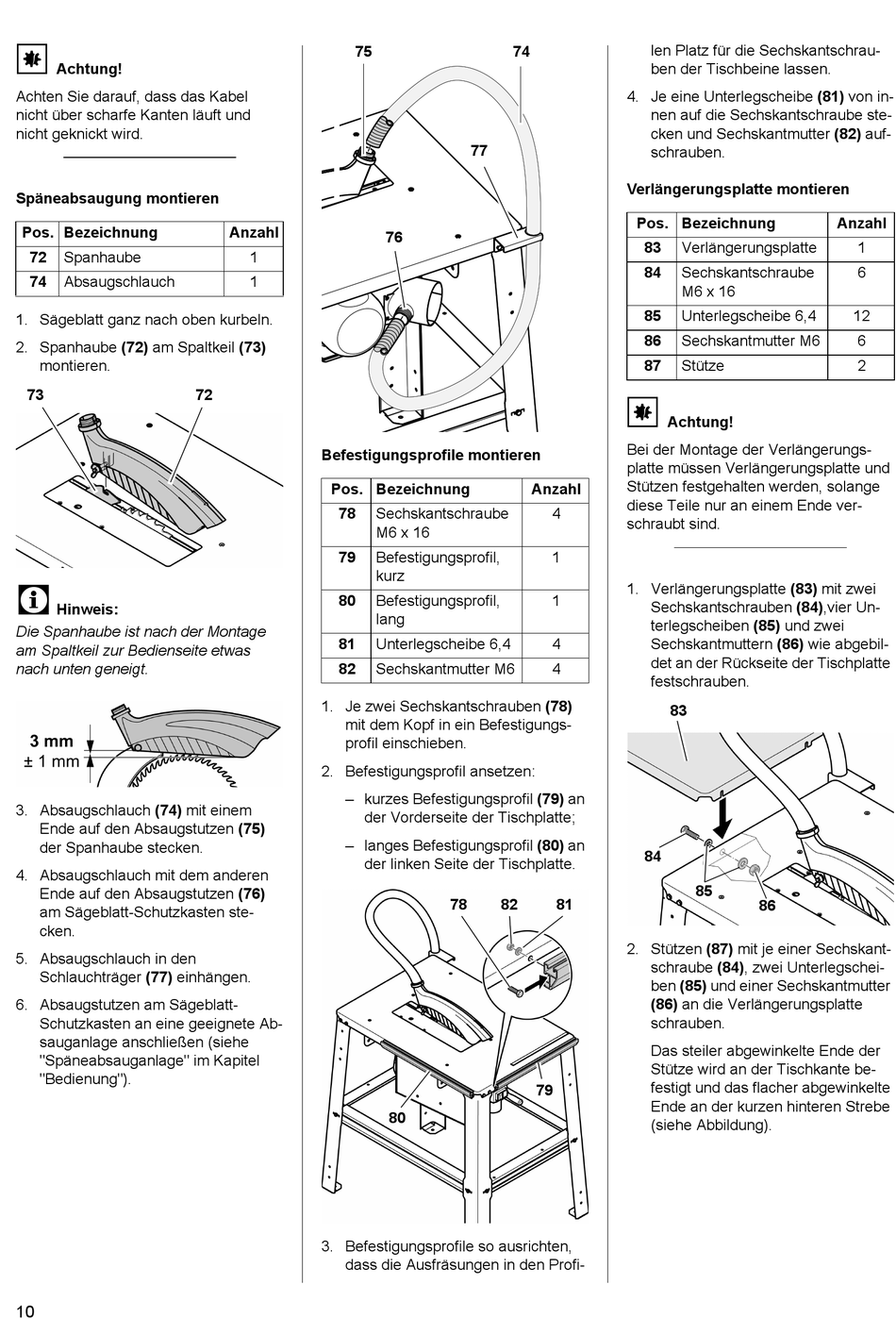

Späneabsaugung montieren
Pos. Bezeichnung
72
Spanhaube
74
Absaugschlauch
1. Sägeblatt ganz nach oben kurbeln.
2. Spanhaube (72) am Spaltkeil (73)
montieren.
73
3
Hinweis:
Die Spanhaube ist nach der Montage
am Spaltkeil zur Bedienseite etwas
nach unten geneigt.
3. Absaugschlauch (74) mit einem
Ende auf den Absaugstutzen (75)
der Spanhaube stecken.
4. Absaugschlauch mit dem anderen
Ende auf den Absaugstutzen (76)
am Sägeblatt-Schutzkasten ste-
cken.
5. Absaugschlauch in den
Schlauchträger (77) einhängen.
6. Absaugstutzen am Sägeblatt-
Schutzkasten an eine geeignete Ab-
sauganlage anschließen (siehe
"Späneabsauganlage" im Kapitel
"Bedienung").
10
75
Anzahl
1
1
72
Befestigungsprofile montieren
Pos. Bezeichnung
78
79
80
81
82
1. Je zwei Sechskantschrauben (78)
mit dem Kopf in ein Befestigungs-
profil einschieben.
2. Befestigungsprofil ansetzen:
– kurzes Befestigungsprofil (79) an
der Vorderseite der Tischplatte;
– langes Befestigungsprofil (80) an
der linken Seite der Tischplatte.
3. Befestigungsprofile so ausrichten,
dass die Ausfräsungen in den Profi-
74
77
76
Anzahl
Sechskantschraube
M6 x 16
Befestigungsprofil,
kurz
Befestigungsprofil,
lang
Unterlegscheibe 6,4
Sechskantmutter M6
78
82
79
80
len Platz für die Sechskantschrau-
ben der Tischbeine lassen.
4. Je eine Unterlegscheibe (81) von in-
nen auf die Sechskantschraube ste-
cken und Sechskantmutter (82) auf-
schrauben.
Verlängerungsplatte montieren
Pos. Bezeichnung
83
Verlängerungsplatte
84
Sechskantschraube
M6 x 16
85
Unterlegscheibe 6,4
86
Sechskantmutter M6
87
Stütze
A
Achtung!
Bei der Montage der Verlängerungs-
platte müssen Verlängerungsplatte und
Stützen festgehalten werden, solange
diese Teile nur an einem Ende ver-
4
schraubt sind.
1
1. Verlängerungsplatte (83) mit zwei
1
Sechskantschrauben (84),vier Un-
terlegscheiben (85) und zwei
4
Sechskantmuttern (86) wie abgebil-
det an der Rückseite der Tischplatte
4
festschrauben.
83
84
85
81
2. Stützen (87) mit je einer Sechskant-
schraube (84), zwei Unterlegschei-
ben (85) und einer Sechskantmutter
(86) an die Verlängerungsplatte
schrauben.
Das steiler abgewinkelte Ende der
Stütze wird an der Tischkante be-
festigt und das flacher abgewinkelte
Ende an der kurzen hinteren Strebe
(siehe Abbildung).
Anzahl
1
6
12
6
2
86
