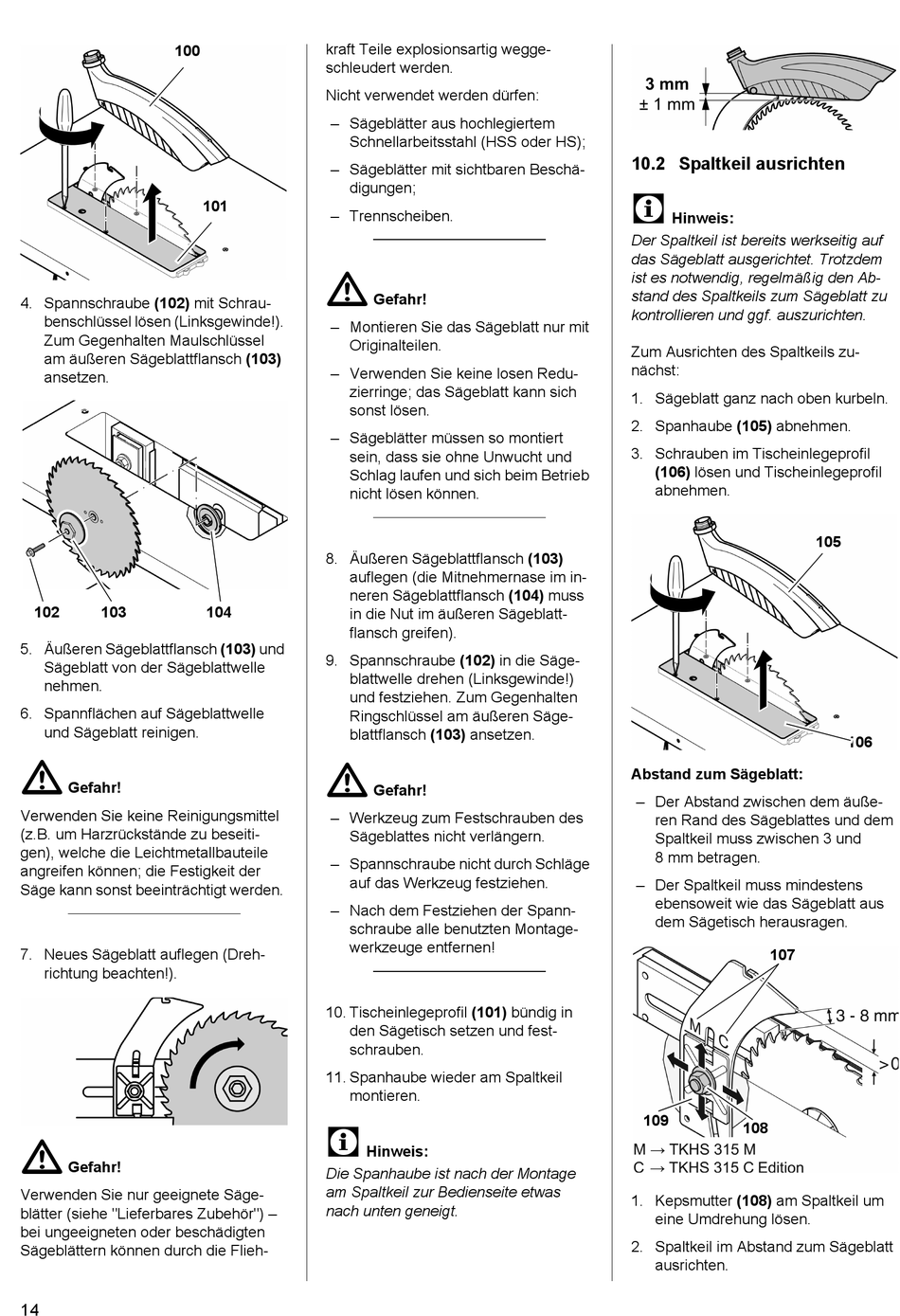

4. Spannschraube (102) mit Schrau-
benschlüssel lösen (Linksgewinde!).
Zum Gegenhalten Maulschlüssel
am äußeren Sägeblattflansch (103)
ansetzen.
102
103
5. Äußeren Sägeblattflansch (103) und
Sägeblatt von der Sägeblattwelle
nehmen.
6. Spannflächen auf Sägeblattwelle
und Sägeblatt reinigen.
A
Gefahr!
Verwenden Sie keine Reinigungsmittel
(z.B. um Harzrückstände zu beseiti-
gen), welche die Leichtmetallbauteile
angreifen können; die Festigkeit der
Säge kann sonst beeinträchtigt werden.
7. Neues Sägeblatt auflegen (Dreh-
richtung beachten!).
A
Gefahr!
Verwenden Sie nur geeignete Säge-
blätter (siehe "Lieferbares Zubehör") –
bei ungeeigneten oder beschädigten
Sägeblättern können durch die Flieh-
14
kraft Teile explosionsartig wegge-
schleudert werden.
Nicht verwendet werden dürfen:
– Sägeblätter aus hochlegiertem
Schnellarbeitsstahl (HSS oder HS);
– Sägeblätter mit sichtbaren Beschä-
digungen;
101
– Trennscheiben.
A
– Montieren Sie das Sägeblatt nur mit
Originalteilen.
– Verwenden Sie keine losen Redu-
zierringe; das Sägeblatt kann sich
sonst lösen.
– Sägeblätter müssen so montiert
sein, dass sie ohne Unwucht und
Schlag laufen und sich beim Betrieb
nicht lösen können.
8. Äußeren Sägeblattflansch (103)
auflegen (die Mitnehmernase im in-
neren Sägeblattflansch (104) muss
104
in die Nut im äußeren Sägeblatt-
flansch greifen).
9. Spannschraube (102) in die Säge-
blattwelle drehen (Linksgewinde!)
und festziehen. Zum Gegenhalten
Ringschlüssel am äußeren Säge-
blattflansch (103) ansetzen.
A
– Werkzeug zum Festschrauben des
Sägeblattes nicht verlängern.
– Spannschraube nicht durch Schläge
auf das Werkzeug festziehen.
– Nach dem Festziehen der Spann-
schraube alle benutzten Montage-
werkzeuge entfernen!
10. Tischeinlegeprofil (101) bündig in
den Sägetisch setzen und fest-
schrauben.
11. Spanhaube wieder am Spaltkeil
montieren.
3
Hinweis:
Die Spanhaube ist nach der Montage
am Spaltkeil zur Bedienseite etwas
nach unten geneigt.
Gefahr!
Gefahr!
10.2 Spaltkeil ausrichten
3
Hinweis:
Der Spaltkeil ist bereits werkseitig auf
das Sägeblatt ausgerichtet. Trotzdem
ist es notwendig, regelmäßig den Ab-
stand des Spaltkeils zum Sägeblatt zu
kontrollieren und ggf. auszurichten.
Zum Ausrichten des Spaltkeils zu-
nächst:
1. Sägeblatt ganz nach oben kurbeln.
2. Spanhaube (105) abnehmen.
3. Schrauben im Tischeinlegeprofil
(106) lösen und Tischeinlegeprofil
abnehmen.
Abstand zum Sägeblatt:
– Der Abstand zwischen dem äuße-
ren Rand des Sägeblattes und dem
Spaltkeil muss zwischen 3 und
8 mm betragen.
– Der Spaltkeil muss mindestens
ebensoweit wie das Sägeblatt aus
dem Sägetisch herausragen.
107
109
108
1. Kepsmutter (108) am Spaltkeil um
eine Umdrehung lösen.
2. Spaltkeil im Abstand zum Sägeblatt
ausrichten.
105
106
