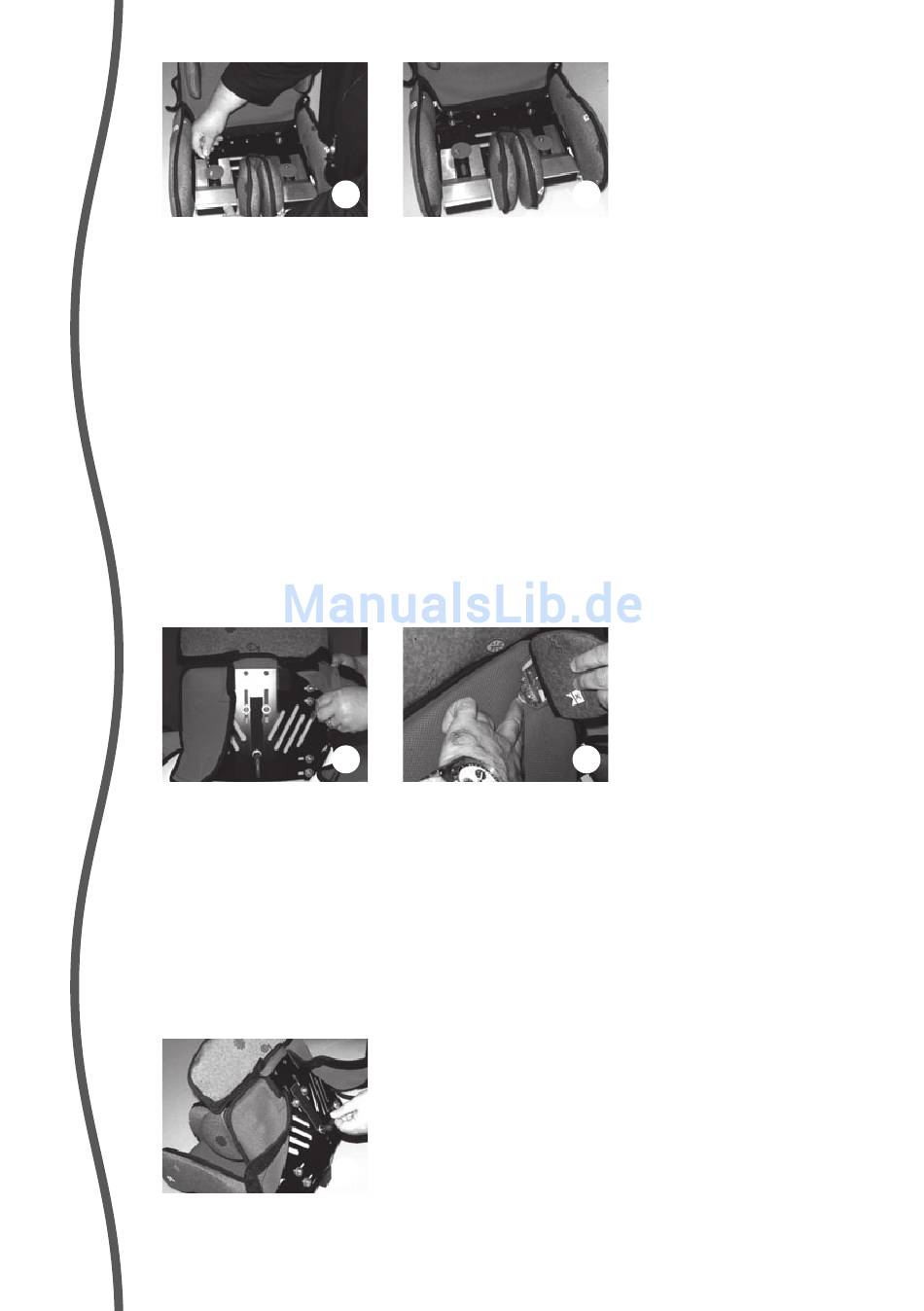

5.4 Verstellen der Rumpfführungspelotten
Die Rumpfführungspelotten lassen sich sowohl
in der Höhe als auch in ihrem seitlichen Abstand
zum Patienten verstellen. Die Einstellschrauben
befi nden sich an der Rückseite der Sitzschale,
an jeder Pelotte zwei.
Lösen Sie die Einstellschrauben mit einem
Innensechskant-Schlüssel gerade so weit,
dass sich die Verbindung bewegen lässt. Nun
können Sie die gewünschte Einstellung in Höhe
und Seitenabstand vornehmen und ziehen Sie
alle Schrauben wieder fest (Bild 9 und Bild 10).
Prüfen Sie nach Abschluss der Einstellarbeiten
alle Verbindungen auf festen Sitz.
5.5 Verstellen des Rückenwinkels
Der Rückenwinkel lässt sich komfortabel mit
Hilfe des Federbleches an der Rückseite der
Sitzschale verstellen. Lösen Sie den Klemm-
hebel am Rücken (Bild 11) und stellen Sie den
Rückenwinkel stufenlos von Hand ein. Wenn Sie
den Klemmhebel festziehen ist der Einstellwin-
kel fi xiert.
©interCo GmbH, Eitorf, 06 /2009 · BA MLIGHT 02 · Technische Änderungen vorbehalten
7
9
11
8

5.4 Adjusting the side supports

The side supports can be adjusted both for
height as well as for their lateral distance to
the patient. The adjustment screws, two for
each pad, are located on the rear side of the
seat shell.
Slacken the adjustment screws with an Allen
key until the joint just moves. You can now make
the required adjustment for height and lateral
distance and tighten all screws again (9 and 10).
After completion of the adjustment work, check
that all connections are tightened.
10

5.5 Adjusting the back angle

The back angle can be adjusted easily using the
spring steel sheet on the rear side of the seat
shell. Undo the clamping lever on the back (11)
and infi nitely adjust the back angle by hand.
The adjustment angle is fi xed when you tighten
the clamping lever.
