Abnehmen der Sitzschale
Lösen Sie zunächst die Sicherung. Öffnen Sie
die Sitzschalenverriegelung, indem Sie den He-
bel nach oben drücken. Jetzt können Sie die
Sitzschale nach vorne herausziehen.
Achtung: Das Abnehmen der Sitzschale vom
Rollstuhl darf nur ohne Patient vorgenommen
werden.

5.2 Verstellen der Sitzbreite

Ziehen Sie den klettbaren Bezug des Rückens
(Bild 5) auf Seite und lösen Sie nun die Ein-
stellschrauben zur Sitzbreitenverstellung an der
Unterseite der Sitzschale mit einem Innensechs-
kant-Schlüssel gerade so weit, das sich die
Verbindung bewegen lässt. Danach entfernen
Sie den klettbaren Sitzbezug und lösen Sie die
Einstellschrauben an den Enden der Sitzfl äche
(Bild 6).
Nun können Sie die Sitzbreite auf das ge-
wünschte Maß einstellen. Ziehen Sie anschlie-
ßend die Schrauben wieder an. Prüfen Sie nach
Abschluss der Einstellarbeiten alle Verbindungen
auf festen Sitz.

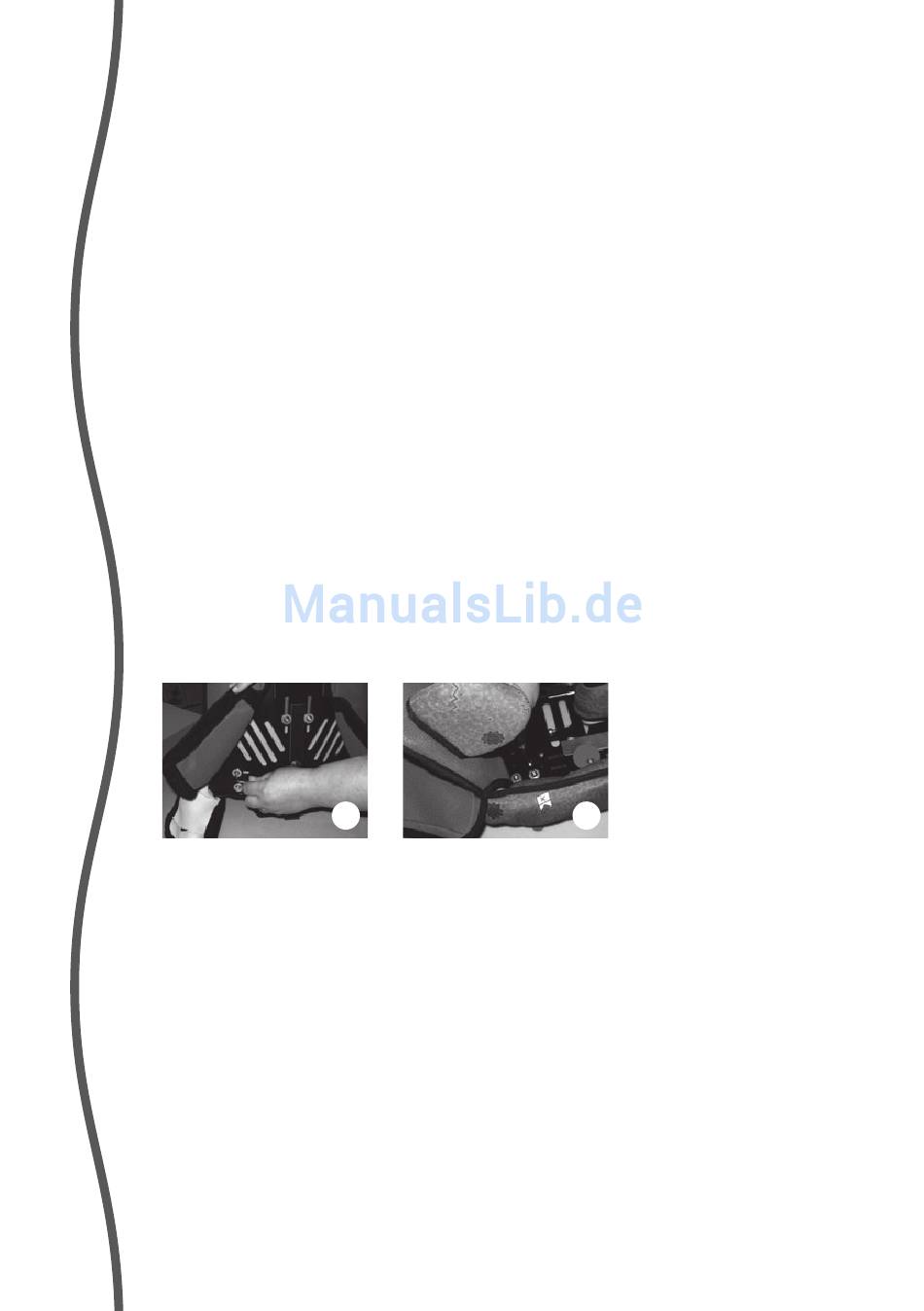

5.3 Verstellen der Sitztiefe

Entfernen Sie die Klettverbindung der Sitzpol-
sterung, lösen Sie nun die Klemmschraube der
Befestigungsscheibe (Bild 7). Jetzt können Sie
die Sitztiefe auf das gewünschte Maß einstellen
(Bild 8). Ziehen Sie die Schrauben wieder an und
befestigen das Sitzpolster mit dem Klettband.
Prüfen Sie nach Abschluss der Einstellarbeiten
alle Verbindungen auf festen Sitz.
©interCo GmbH, Eitorf, 06 /2009 · BA MLIGHT 02 · Technische Änderungen vorbehalten
5
Removing of the seat shell
First loosen the protective device. Open the seat
shell catch by pressing the lever upwards. Then
you can pull out the seat shell to the front.
Attention: The removal of the seat shell from
the wheel chair may only be performed without
patient.

5.2 Adjusting the seat width

Pull the Velcro-fastened cover of the back (5)
to the side and then slacken the adjustment
screws for the seat width adjustment on the
underside of the seat shell with an Allen key
until the joint just moves. Afterwards, remove
the Velcro-fastened seat cover and slacken the
adjustment screws at the ends of the seat area
(6). The seat width can now be adjusted to the
required size. Tighten the screws again after-
wards. After completion of the adjustment work,
check that all connections are tightened.
6

5.3 Adjusting the seat depth

Undo the Velcro fastening of the seat cushion;
then undo the clamping screw of the fi xing plate
(7). The seat depth can now be adjusted to the
required size (8). Tighten the screws again and
fasten the seat cushion using the Velcro strip.
After completion of the adjustment work, check
that all connections are tightened.
