5.8 Feststellung der Rückendynamik
Die Rückendynamik lässt sich komfortabel mit

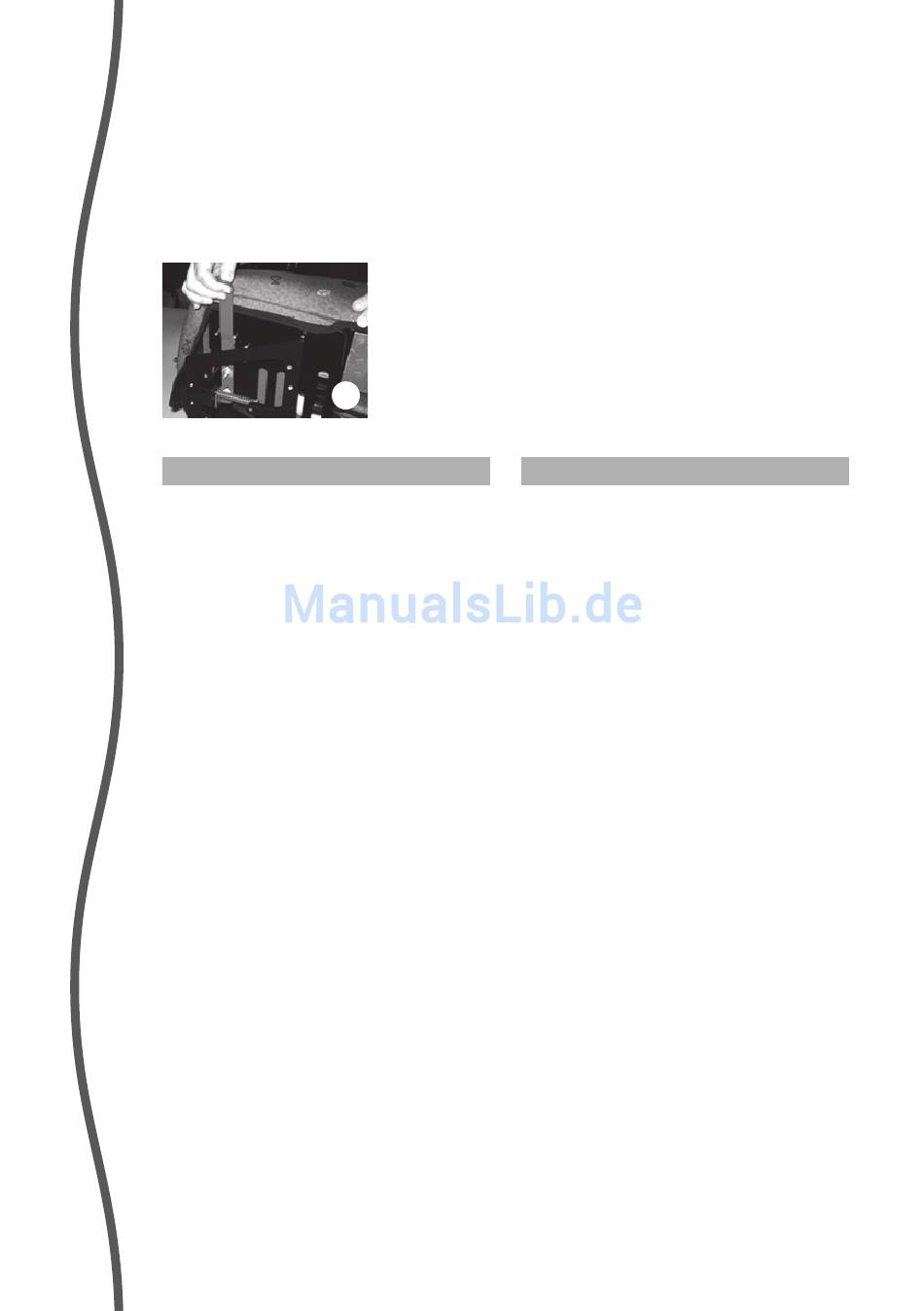

Hilfe des Arretierhebels (Bild 17) an der unteren
Seite der Sitzschale feststellen. Drücken Sie den
Klemmhebel nach innen wird die Rückendyna-
mik fi xiert, ziehen Sie den Arretierhebel nach
außen wird die Rückendynamik freigegeben.

6. Optionale Ausstattung

6.1 Becken-Sicherheitsgurt

MAGICLIGHT kann mit einem Beckengurt so-
wohl im 45°-Winkel als auch in einem Winkel
von 70° ausgestattet werden. Ein Gurt wird im
45°-Winkel montiert, indem Sie eine Gurthal-
terung an die hintere Gewindebohrung mon-
tieren und den Gurt zwischen Rückenlehne
und Seitenteilen einführen. Eine Montage im
70°-Winkel erfolgt an der Unterseite der Sei-
tenteile, indem Sie eine Gurthalterung zwischen
beiden Gewindebohrungen einbauen und den
Gurt durch die dafür vorgesehenen Führungs-
schlitze an der Unterseite der Seitenteile ziehen
und diesen dann zwischen Seitenteilen und Sitz-
fl äche nach oben führen.

6.2 Brustgurt

Zur Montage eines Brustgurtes, ist MAGIC-
LIGHT mit einer Aufnahme an den seitlichen
Rumpfführungspelotten (Thoraxpelotten) aus-
gestattet. Befestigen Sie den Brustgurt an den
dafür vorgesehenen Gewindebohrungen.
6.3 Hosenträgergurt 4-Punkt
Eine Montage des Hosenträgergurtes 4-Punkt
erfolgt zum einen an der Unterseite der Seiten-
teile, indem Sie eine Gurthalterung zwischen
beiden Gewindebohrungen einbauen und den
Gurt durch die dafür vorgesehenen Führungs-
©interCo GmbH, Eitorf, 06 /2009 · BA MLIGHT 02 · Technische Änderungen vorbehalten
17

5.8 Back dynamics locking device

The back dynamics can be locked easily using
the locking lever (17) on the bottom side of the
seat shell. Pressing the clamping lever inwards
fi xes the back dynamics; pulling the locking lever
outwards releases the back dynamics again.

6. Optional equipment

6.1 Safety belt for the pelvis

MAGICLIGHT can be equipped with a belt for the
pelvis at a 45°-angle as well as a 70°-angle. A
belt is mounted at a 45°-angle after a belt hold-
ing device has been mounted to the rear threaded
bore and the belt is inserted between backrest
and lateral parts. Mounting at the 70°-angle is
performed on the lower side of the lateral parts
after a belt holding device has been mounted
between the two threaded bores and the belt
is inserted through the guiding slots provided
on the lower side of the lateral parts and moved
upwards between lateral parts and seat area.

6.2 Belt for the breast

To mount a belt for the breast MAGICLIGHT
is provided with a mount on the lateral trunk
guiding pressure pads (thorax pressure pads).
Fasten the belt for the breast to the threaded
bores provided.

6.3 Brace Belt 4-point

Mounting at the brace belt 4-point is performed
on the lower side of the lateral parts. After a belt
holding device has been mounted between the
two threaded bores, the belt is inserted through
the guiding slots provided on the lower side of
the lateral parts and moved upwards between
lateral parts and seat area.
