5. Bedienung / Montage

5.1 Aufsetzen / Abnehmen der Sitzschale
mittels Trapezadapter
Aufsetzen der Sitzschale

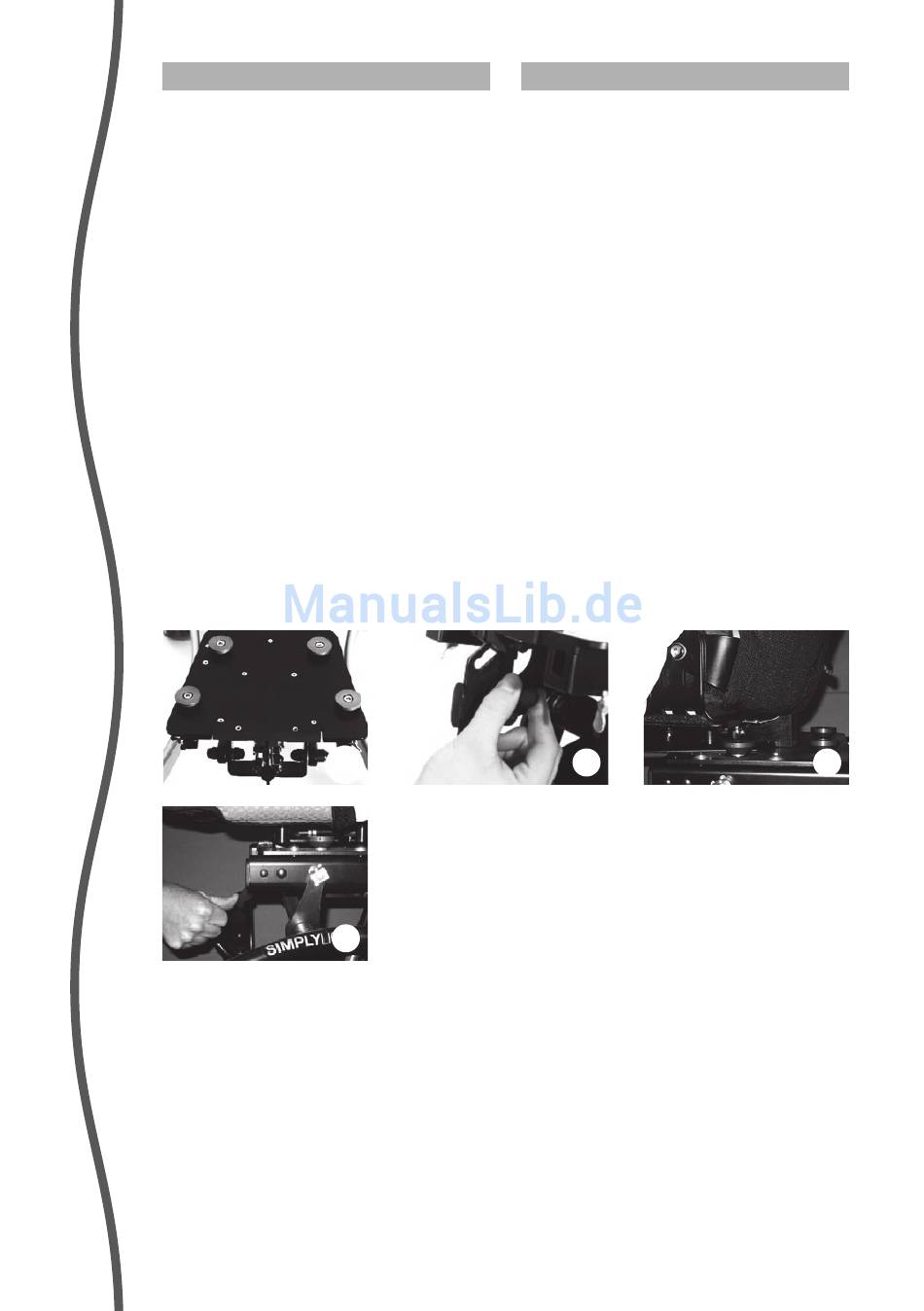

Die Sitzschale wird mit Hilfe des Trapezadapters
auf der Adapterplatte des Untergestells, bzw.
des Rollstuhls fi xiert (Bild 1). Führen Sie hierzu
nachfolgende Arbeitsschritte durch und prüfen
Sie nach dem Aufsetzen der Sitzschale deren
sicheren Halt auf der Adapterplatte. Entriegeln
Sie zunächst die Sitzschalenfi xierung (Bild 2).
Setzen Sie das hintere Ende des Sitzschalenad-
apters auf die vordere Seite der Adapterplatte,
sodass die Verriegelung nach unten gedrückt
wird (Bild 3). Schieben Sie nun die Sitzschale
nach hinten, bis diese deutlich hörbar einrastet.
Verriegeln Sie die Sitzschalenfi xierung wieder
(Bild 4). Zu guter Letzt überprüfen Sie die Sitz-
schale und die Sitzschalenverriegelung auf ihren
festen Halt.
Achtung: Im Beispiel sehen Sie Trapezadapter
der Untergestelle ROOMY NEW EDITION und
SIMPLY LIGHT. Unter Umständen unterscheidet
sich dieser von Ihrer Versorgung.
Achtung: Das Aufsetzen der Sitzschale auf den
Rollstuhl darf nur ohne Patient vorgenommen
werden.
©interCo GmbH, Eitorf, 06 /2009 · BA MLIGHT 02 · Technische Änderungen vorbehalten
1
4

5. Operation / Assembly

5.1 Attachment and removal of the seat
shell via adapter plate
Attaching the seat shell
The seat shell is fi xed to the adapter plate of
the underframe or wheel chair by means of the
trapezoidal adapter (1). For that purpose per-
form the subsequent steps and check the fi rm
fi t on the adapter plate after the seat shell has
been placed. First unlock the seat shell fi xation
(2). Set the rear end of the seat shell adapter
to the front of the adapter plate such that the
locking is pressed downward (3). Then push the
seat shell backwards until it engages audibly.
Lock the seat shell fi xation again (4). Finally,
check the seat shell and the seat shell catch
for fi rm fi t.
2
Attention: The example shows the trapezoidal
adapter of the underframes of the ROOMY NEW
EDITION. Differences between this adapter and
your item may occur.
Attention: The placing of the seat shell on the
wheel chair may only be performed without
patient.
3
