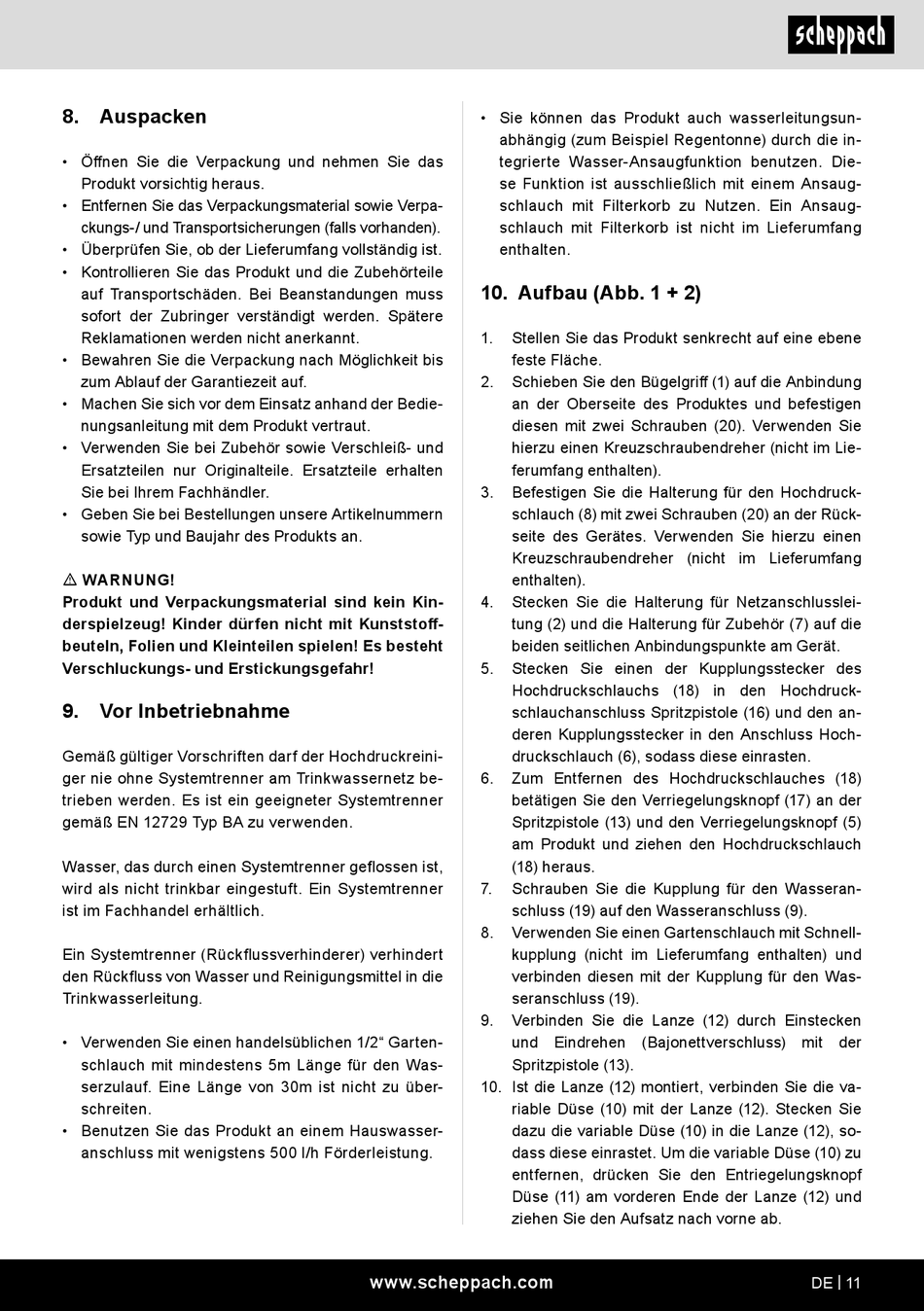

8. Auspacken
• Öffnen Sie die Verpackung und nehmen Sie das
Produkt vorsichtig heraus.
• Entfernen Sie das Verpackungsmaterial sowie Verpa-
ckungs-/ und Transportsicherungen (falls vorhanden).
• Überprüfen Sie, ob der Lieferumfang vollständig ist.
• Kontrollieren Sie das Produkt und die Zubehörteile
auf Transportschäden. Bei Beanstandungen muss
sofort der Zubringer verständigt werden. Spätere
Reklamationen werden nicht anerkannt.
• Bewahren Sie die Verpackung nach Möglichkeit bis
zum Ablauf der Garantiezeit auf.
• Machen Sie sich vor dem Einsatz anhand der Bedie-
nungsanleitung mit dem Produkt vertraut.
• Verwenden Sie bei Zubehör sowie Verschleiß- und
Ersatzteilen nur Originalteile. Ersatzteile erhalten
Sie bei Ihrem Fachhändler.
• Geben Sie bei Bestellungen unsere Artikelnummern
sowie Typ und Baujahr des Produkts an.
m WARNUNG!
Produkt und Verpackungsmaterial sind kein Kin-
derspielzeug! Kinder dürfen nicht mit Kunststoff-
beuteln, Folien und Kleinteilen spielen! Es besteht
Verschluckungs- und Erstickungsgefahr!
9.
Vor Inbetriebnahme
Gemäß gültiger Vorschriften darf der Hochdruckreini-
ger nie ohne Systemtrenner am Trinkwassernetz be-
trieben werden. Es ist ein geeigneter Systemtrenner
gemäß EN 12729 Typ BA zu verwenden.
Wasser, das durch einen Systemtrenner geflossen ist,
wird als nicht trinkbar eingestuft. Ein Systemtrenner
ist im Fachhandel erhältlich.
Ein Systemtrenner (Rückflussverhinderer) verhindert
den Rückfluss von Wasser und Reinigungsmittel in die
Trinkwasserleitung.
• Verwenden Sie einen handelsüblichen 1/2" Garten-
schlauch mit mindestens 5m Länge für den Was-
serzulauf. Eine Länge von 30m ist nicht zu über-
schreiten.
• Benutzen Sie das Produkt an einem Hauswasser-
anschluss mit wenigstens 500 l/h Förderleistung.
• Sie können das Produkt auch wasserleitungsun-
abhängig (zum Beispiel Regentonne) durch die in-
tegrierte Wasser-Ansaugfunktion benutzen. Die-
se Funktion ist ausschließlich mit einem Ansaug-
schlauch mit Filterkorb zu Nutzen. Ein Ansaug-
schlauch mit Filterkorb ist nicht im Lieferumfang
enthalten.
10. Aufbau (Abb. 1 + 2)
1.
Stellen Sie das Produkt senkrecht auf eine ebene
feste Fläche.
2.
Schieben Sie den Bügelgriff (1) auf die Anbindung
an der Oberseite des Produktes und befestigen
diesen mit zwei Schrauben (20). Verwenden Sie
hierzu einen Kreuzschraubendreher (nicht im Lie-
ferumfang enthalten).
3.
Befestigen Sie die Halterung für den Hochdruck-
schlauch (8) mit zwei Schrauben (20) an der Rück-
seite des Gerätes. Verwenden Sie hierzu einen
Kreuzschraubendreher (nicht im Lieferumfang
enthalten).
4.
Stecken Sie die Halterung für Netzanschlusslei-
tung (2) und die Halterung für Zubehör (7) auf die
beiden seitlichen Anbindungspunkte am Gerät.
5.
Stecken Sie einen der Kupplungsstecker des
Hochdruckschlauchs (18) in den Hochdruck-
schlauchanschluss Spritzpistole (16) und den an-
deren Kupplungsstecker in den Anschluss Hoch-
druckschlauch (6), sodass diese einrasten.
6.
Zum Entfernen des Hochdruckschlauches (18)
betätigen Sie den Verriegelungsknopf (17) an der
Spritzpistole (13) und den Verriegelungsknopf (5)
am Produkt und ziehen den Hochdruckschlauch
(18) heraus.
7.
Schrauben Sie die Kupplung für den Wasseran-
schluss (19) auf den Wasseranschluss (9).
8.
Verwenden Sie einen Gartenschlauch mit Schnell-
kupplung (nicht im Lieferumfang enthalten) und
verbinden diesen mit der Kupplung für den Was-
seranschluss (19).
9.
Verbinden Sie die Lanze (12) durch Einstecken
und Eindrehen (Bajonettverschluss) mit der
Spritzpistole (13).
10. Ist die Lanze (12) montiert, verbinden Sie die va-
riable Düse (10) mit der Lanze (12). Stecken Sie
dazu die variable Düse (10) in die Lanze (12), so-
dass diese einrastet. Um die variable Düse (10) zu
entfernen, drücken Sie den Entriegelungsknopf
Düse (11) am vorderen Ende der Lanze (12) und
ziehen Sie den Aufsatz nach vorne ab.
www.scheppach.com
DE | 11
