Gerätebeschreibung

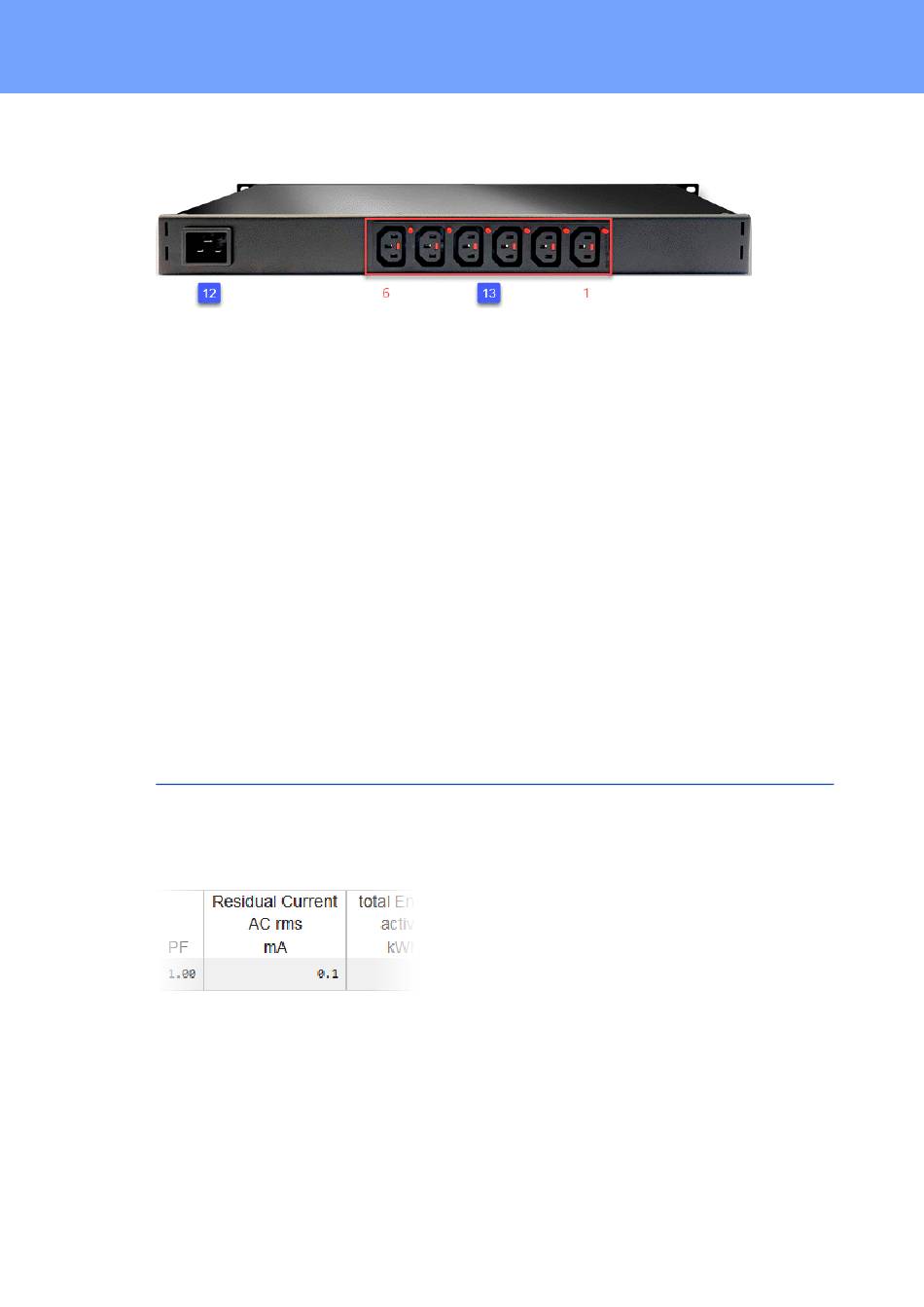

Expert Power Control 8101 - 2
12. Netzanschluss (IEC C20, max. 16 A)
13. 6 x Lastausgänge (IEC C13, max. 10 A, IEC-Lock)
Inbetriebnahme
· Verbinden Sie das Netz-Anschlusskabel (IEC C19, max. 16A) mit dem Stromnetz.
Die Zuleitungsstecker sind von der Bauart her gegen unbeabsichtigtes Lösen gesi-
chert. Sie müssen bis zum Anschlag eingesteckt werden, sonst besteht keine sichere
Verbindung. Der Stecker darf nicht in der Buchse wackeln, ansonsten ist der Stecker
noch nicht bis zum Anschlag eingesteckt.
· Stecken Sie das Netzwerkkabel in die Ethernetbuchse (RJ45).
· Stellen Sie bei Bedarf eine serielle Verbindung über den RS232 Anschluss her.
· Stecken Sie die optionalen externen Sensoren in die Sensoranschlüsse.
· Verbinden Sie die zu schaltenden Verbraucher mit den Lastausgängen (IEC C13,
max. 10A)
1.5

Residual Current Typ A

Dieses Gerät misst Residualstrom-Typ A (im deutschen auch Fehlerstrom) für sinusför-
mige Wechselströme und pulsierende Gleichfehlerströme.
Residualströme werden im Web-Interface angezeigt, können aber auch über die anderen
Protokolle abgefragt werden.
