Konfiguration
3.5.1

Port Switching

In Abhängigkeit der gemessenen Stromstärke und gemessener Sensorwerte können
Schaltaktionen ausgelöst werden. Im laufenden Betrieb werden die Aktionen ausgeführt,
die für die Durchschreitung der Grenzwerte konfiguriert wurden. Wandert z.B. ein Wert
aus dem Bereich "above max value" in den Bereich "below max value", so wird die Funk-
tion durchgeführt, die bei "below max value" gesetzt ist. Bei Gerätestart, der Konfigurati-
on oder Einstecken des Sensors werden die Aktionen geschaltet, die dem Bereich ent-
sprechen, in dem sich die aktuelle Temperatur befindet.

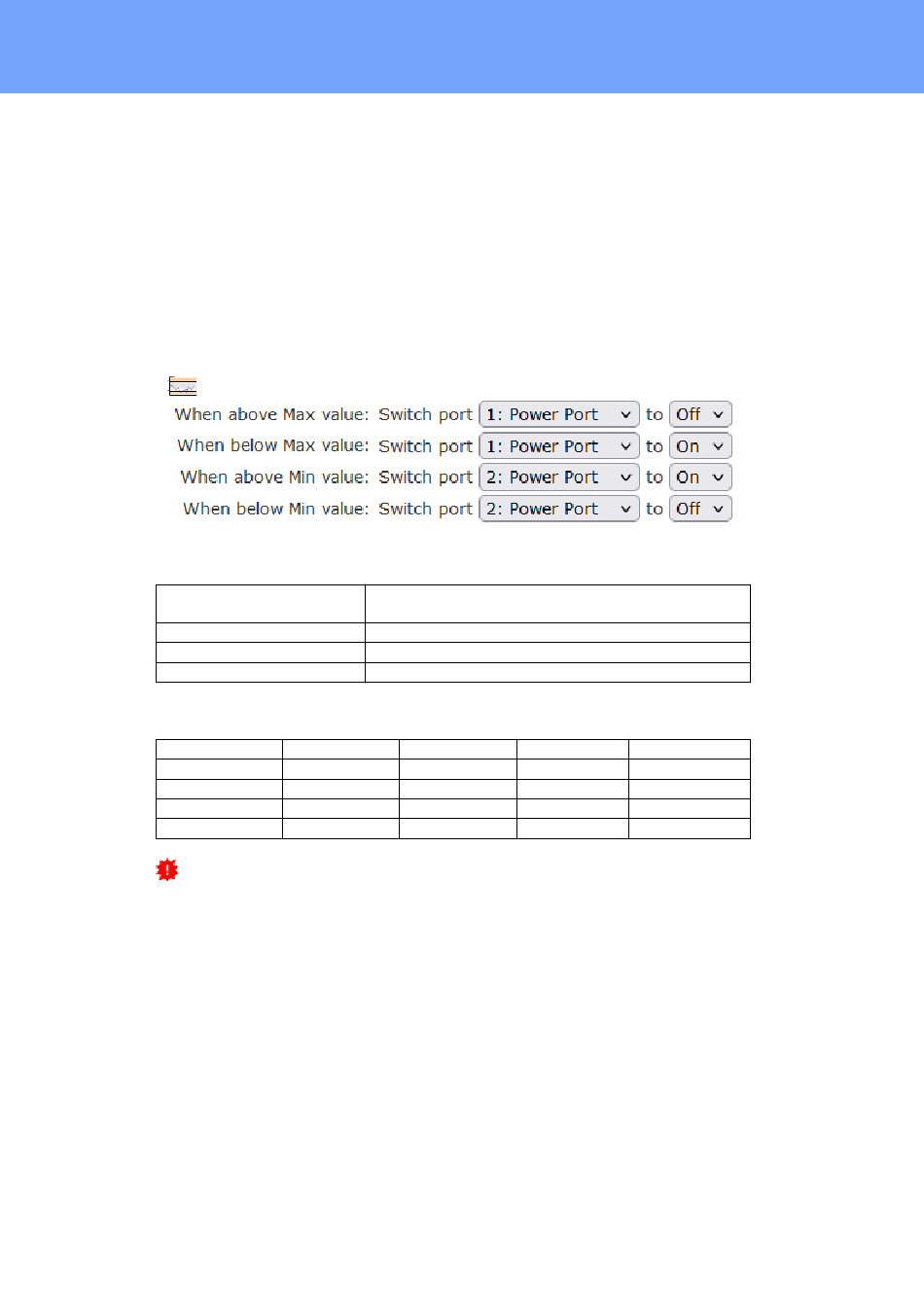

Beispiel mit "Maximum value" von 65 °C, "Minimum value" von 25 °C und Hysterese von
3 °C. Die gestrichelte Linie zeigt die Hysterese.
Aktionen bei der Konfiguration, Gerätestart oder Einstecken des Sensors (für Beispiel):
aktuelle Temperatur bei Konfi-
gurationseingabe
70 °C
45 °C
20 °C
Aktionenmatrix im laufenden Betrieb bei Überschreiten von Grenzwerten (für Beispiel):
von "above max"
von "below max"
von "above min"
von "below min"
Es werden nur die Schaltvorgänge ausgelöst, für die Aktionen definiert wurden. Ist
für einen Port kein "On" oder "Off" definiert, so kann der Port diesen Zustand niemals
durch Überschreiten von Sensorwerten erreichen. Es sei denn, es ist der Anfangszu-
stand.
Expert Power Control 8101
Port A1 Off (above max) + Port A2 On (above min)
Port A1 On (below max) + Port A2 On (above min)
Port A1 On (below max) + Port A2 Off (below min)
zu "above max" zu "below max" zu "above min" zu "below min"
- A1 On
A1 Off -
A1 Off -
A1 Off + A2 On A2 On
Aktionen
A1 On A1 On + A2 Off
- A2 Off
- A2 Off
A2 On -
54
