Gerätebeschreibung
Eingänge
Klemme
Verhalten Eingänge
Eingang
offen
geschlossen
Spannung
< 0.9 V
> 2.4 V
sonst
Event-Nachrichten werden bei einem Logikwechsel generiert. In der Sensor-Konfigu-
ration kann die Logik invertiert werden. Damit bei geschlossenem Eingang ein "High" er-
scheint, ist als Fabdefault die Logik als invertiert konfiguriert. In Protokollen mit numeri-
schen Werten (z.B. SNMP oder ModbusTCP) gilt eine "1" als High, und eine "0" als
Low.

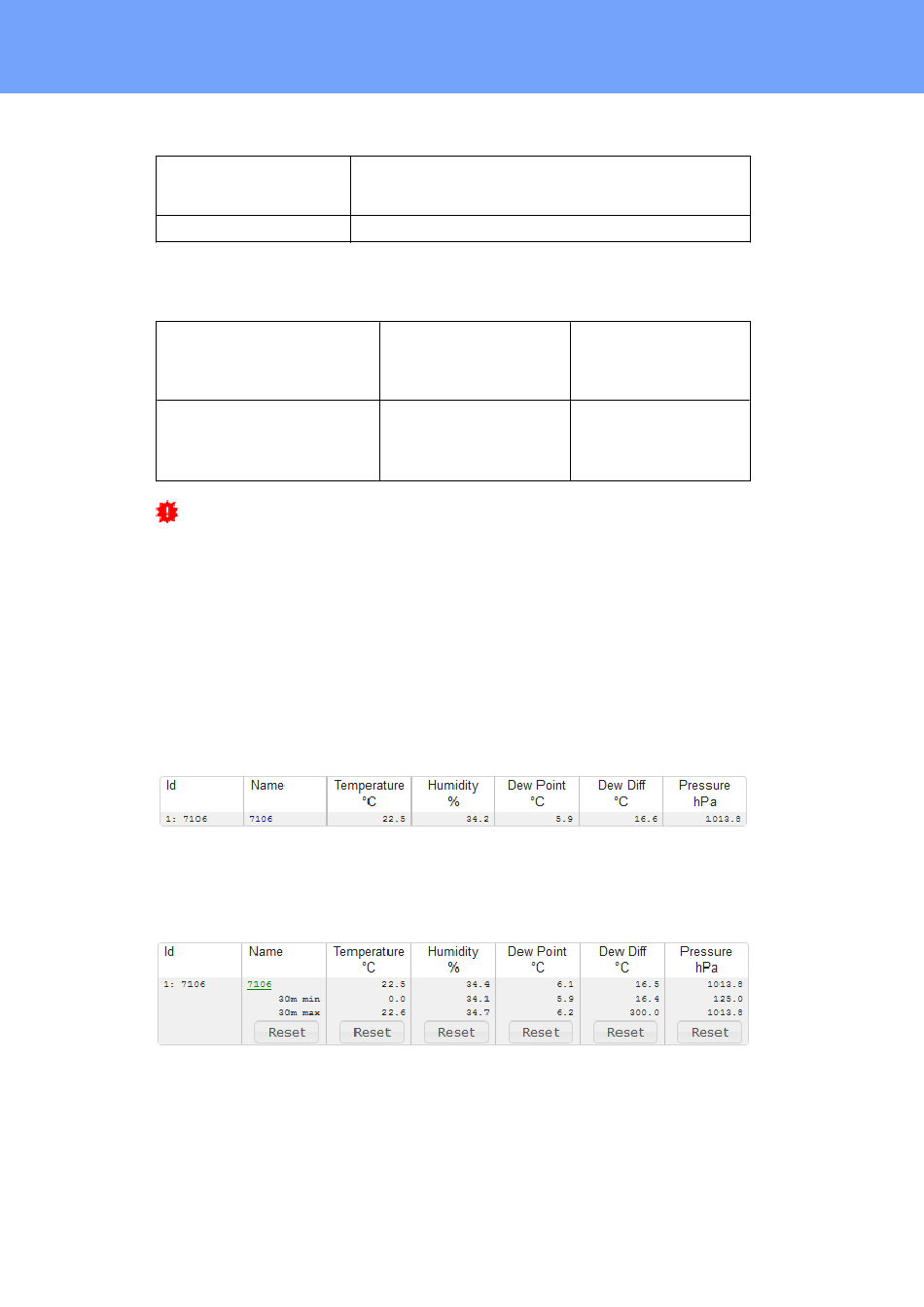

Sensor im Webinterface

Die Sensoren werden nach dem Anschließen automatisch erkannt. Die grüne LED am
Sensorport leuchtet dann dauerhaft. Auf der "Control Panel" Webseite werden die Sen-
sorwerte direkt angezeigt:
Ein Klick auf den Link in der "Name" Spalte klappt die Anzeige der Min und Max Werte
auf. Die Werte in einer Spalte können über den "Reset" Knopf zurückgesetzt werden.
Der "Reset" Knopf in der Namensspalte löscht alle gespeicherten Min und Max Werte.
Sind externe Sensoren mit Inputs angeschlossen, werden auch diese auf der "Control
Panel" Webseite hinzugefügt:
Expert Power Control 8101
digitaler Eingang, interner Pull-Up (10k Ohm)
aktiv: max. 24V, < 0.9 V Low , > 2.4 V High
passiv: Schaltkontakt
3-polig, AK1550/3-3.5-GRÜN
Logik
High / on / closed
Low / off / open
Low / off / open
High / on / closed
undefiniert
Logik invertiert
(Fabdefault)
Low / off / open
High / on / closed
High / on / closed
Low / off / open
undefiniert
