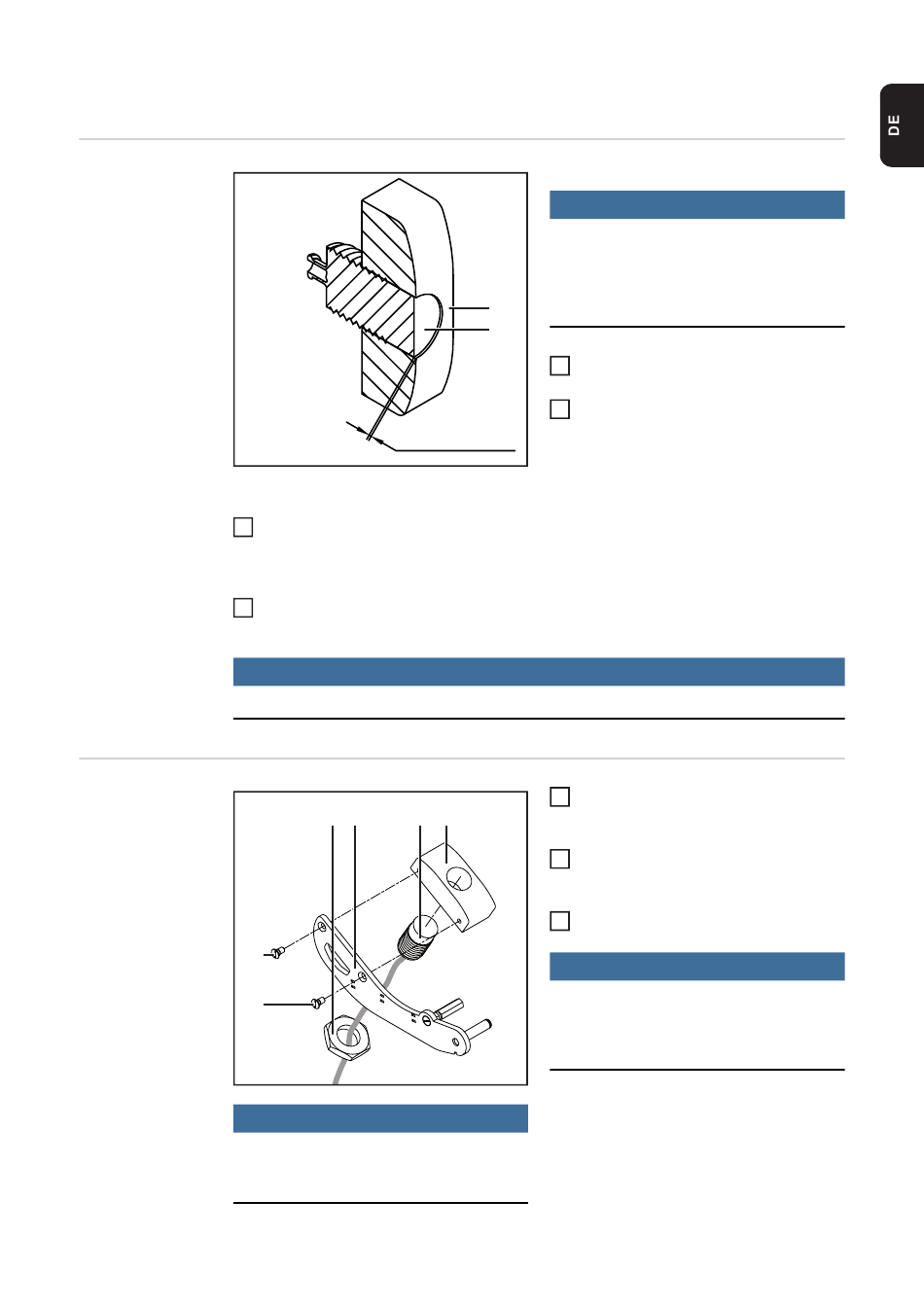

Wartung

Korrekte Einstel-
lung des Sensors
überprüfen
Ist der gemessene Abstand kleiner als 0,5 mm (0.02 in.):
3
Ist der gemessene Abstand größer als 0,5 mm (0.02 in.):
3
HINWEIS!
Der Haltearm darf die Drahtspule und die Drahtelektrode nicht berühren.

Sensor einstellen

(5)
(5)
HINWEIS!
Ist ein Einstellen im nachfolgend be-
schriebenen Ausmaß nicht mehr mög-
lich, den Gleitschuh (1) austauschen.
0,5 mm (0.02 in.)
Abstand ist zu klein - Gleitschuh und Sensor gemäß nachfolgendem Abschnitt einstel-
len
Abstand ist groß genug - Arretierung des Haltearms lösen und sicherstellen, dass der
Gleitschuh an der Drahtelektrode anliegt
(4) (3) (2) (1)
HINWEIS!
Nachfolgende Einstellung des Sensors
bei jedem 25.
Drahtspulen-Wechsel kontrollieren. Gleit-
schuh und Sensor gegebenenfalls nachjus-
(1)
tieren oder austauschen.
(2)
Haltearm inklusive Sensoreinheit von
1
der Drahtspule abheben und arretieren
Mittels Messschieber den Abstand zwi-
2
schen der Gleitfläche des Gleitschuhs
(1) und Oberfläche des Sensors (2)
messen
Haltearm (3) inklusive Sensoreinheit
1
von der Drahtspule abheben und arre-
tieren
Schrauben (5) lösen und Gleitschuh
2
(1) mit Sensor (2) vom Haltearm (3) ab-
nehmen
Mutter (4) lösen
3
HINWEIS!
Beim Ab- und Aufschrauben des Gleit-
schuhes (1) auf den Sensor (2) darauf
achten, dass das Kabel des Sensors
nicht verdrillt wird.
