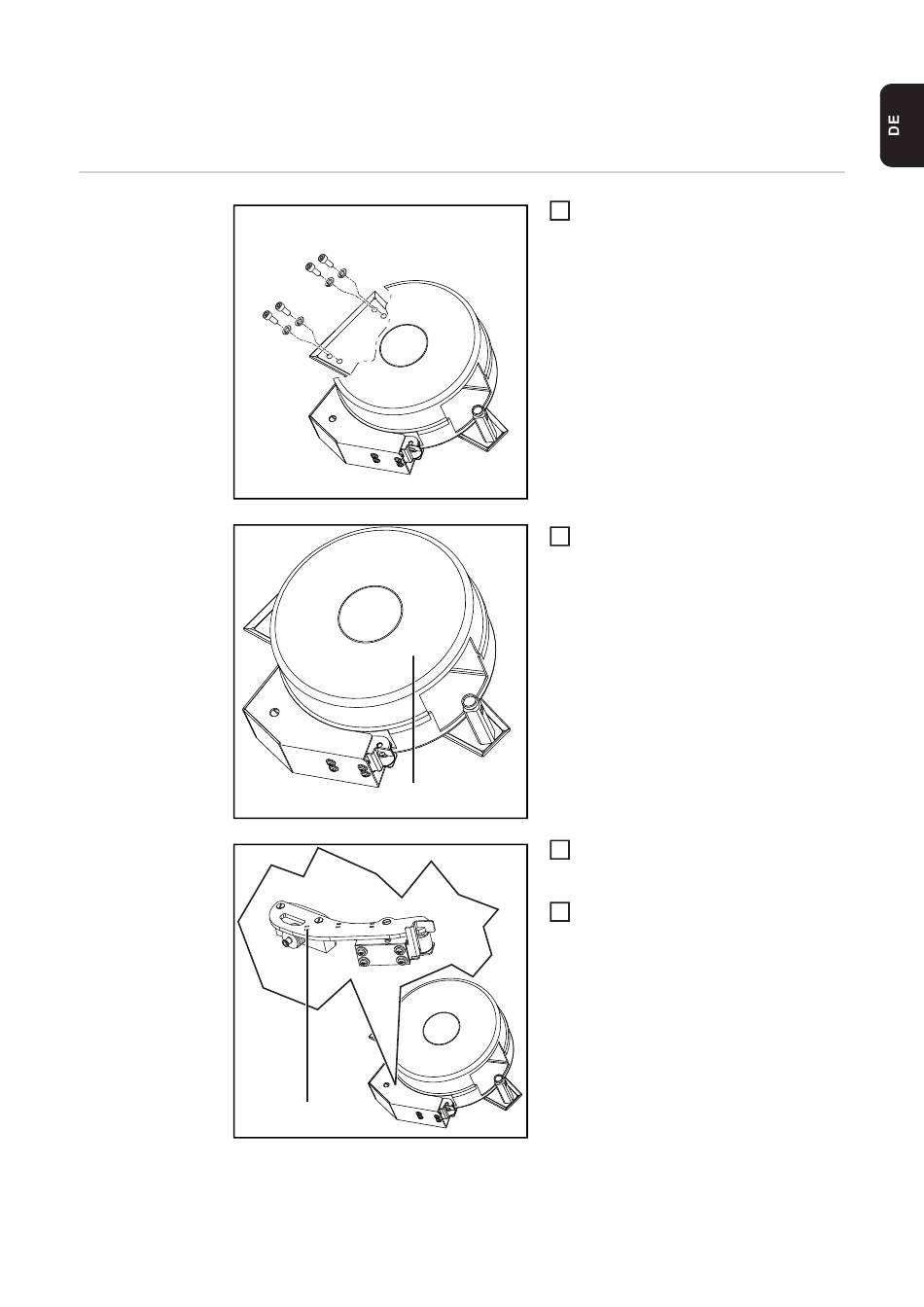

OPT/i WF R Drahtspulen-Aufnahme Drahtende mon-
tieren
OPT/i WF R
Drahtspulen-Auf-
nahme Drahtende
montieren
(1)
(2)
Drahtspulen-Aufnahme an einer ebe-
1
nen, sauberen und glatten Montageflä-
che mittels mitgelieferten Schrauben
und Sicherungsringen festschrauben
Drahtspulen-Abdeckung (1) öffnen
2
Haltearm (2) inklusive Sensoreinheit
3
nach außen Drücken und dadurch ar-
retieren
Drahtspule / Korbspule mit Adapter in
4
die Drahtspulen-Aufnahme einsetzen
7
