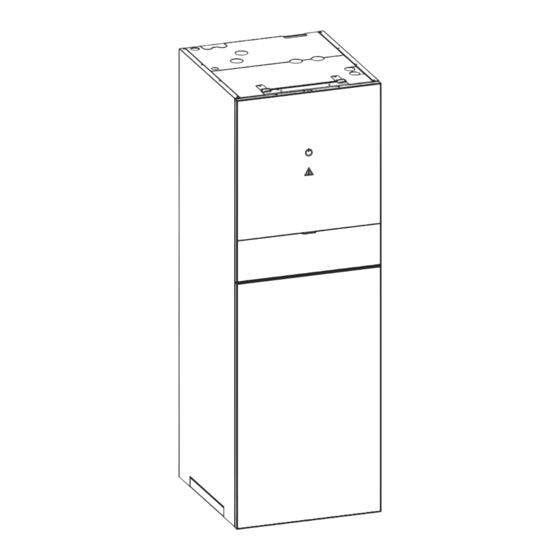

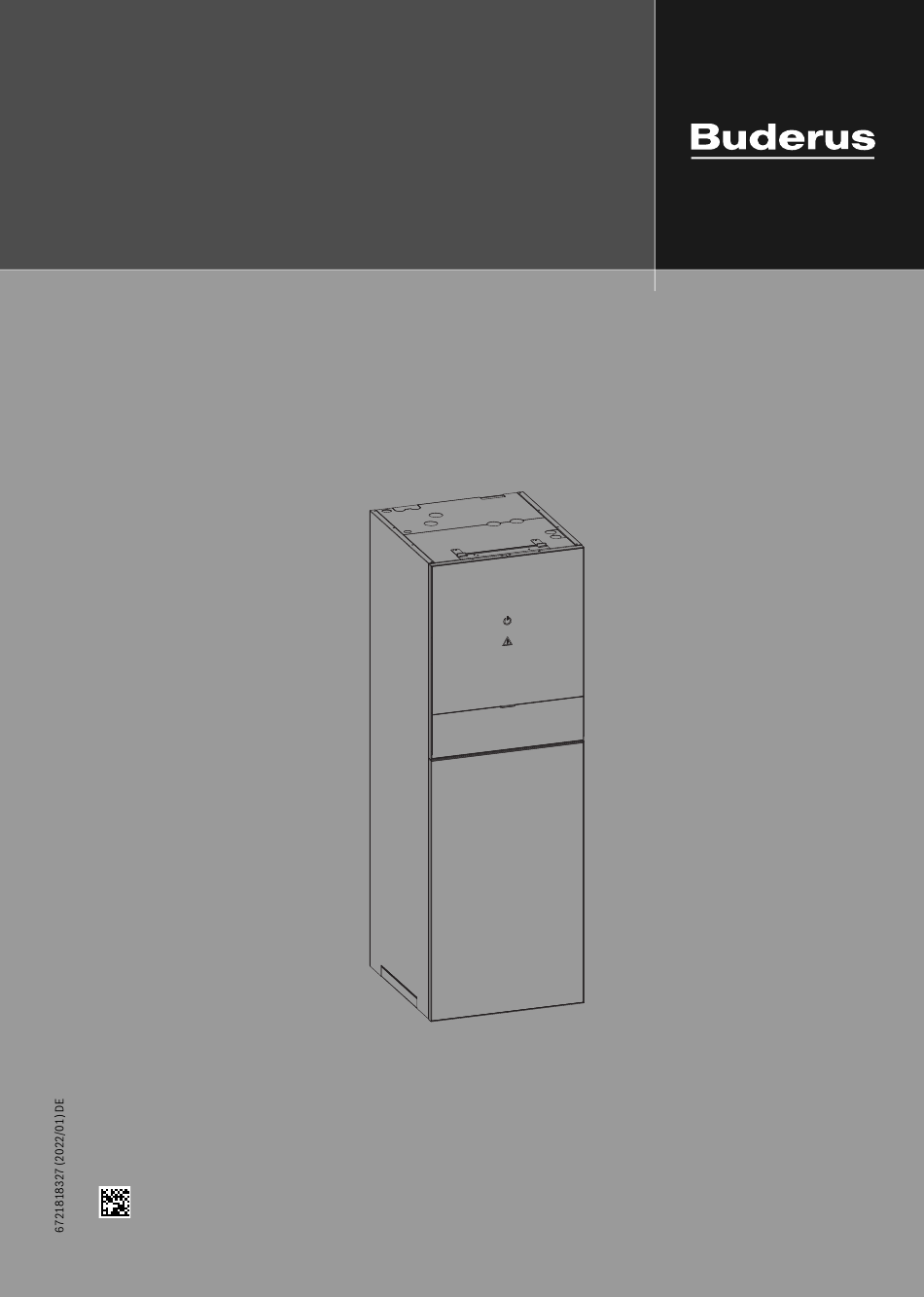

- Seite 1 Installationsanleitung Inneneinheit für Luft-/Wasserwärmepumpe WLW196i.2 IR/AR IDU T/TS iT 8/14 | iTS 8/14 Vor Installation und Wartung sorgfältig lesen. 6 720 819 457-00.1I...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Mehrere Heizkreise (mit Mischermodul) ... 21 Inhaltsverzeichnis Zirkulationspumpe PW2 ......21 Installation mit nicht-kondensierendem Symbolerklärung und Sicherheitshinweise . -
Seite 3: Symbolerklärung Und Sicherheitshinweise
Symbolerklärung und Sicherheitshinweise H Bestimmungsgemäße Verwendung Symbolerklärung und Sicherheitshinweise Dieses Produkt ist für die Verwendung in geschlosse- nen Heizungsanlagen in Wohngebäuden vorgesehen. Symbolerklärung Jede andere Verwendung gilt als nicht bestimmungs- Warnhinweise gemäß. Eventuell daraus resultierende Schäden sind In Warnhinweisen kennzeichnen Signalwörter die Art und Schwere der Folgen, falls die Maßnahmen zur Abwendung der Gefahr nicht befolgt von der Haftung ausgenommen. -
Seite 4: Vorschriften
Vorschriften zungsinstallationen" und je nach Härtegrad des Füllwassers, Volumen Vorschriften und Gesamtleistung der Anlage, kann ggf. eine Wasseraufbereitung er- forderlich sein, um Schäden aufgrund von Kalkbildung zu verhindern. Dies ist eine Originalanleitung. Übersetzungen dürfen nicht ohne Zustim- mung des Herstellers angefertigt werden. Folgende Richtlinien und Vorschriften einhalten: Bei Überschreitung der in der Tabelle 2 angegebenen Grenzwerte für die •... -
Seite 5: Produktbeschreibung
Anbringen dieser Kennzeichnung vorsehen. Sicherheitsgruppe in Einzelteilen Der vollständige Text der Konformitätserklärung ist im Internet verfüg- Außentemperaturfühler bar: www.buderus.de. Informationen zu der Inneneinheit Typschild Die Inneneinheiten iT und iTS sind für den Anschluss an WLW196i.2 AR/ Das Typschild der Inneneinheit befindet sich auf dem Dach. Es enthält IR -Wärmepumpen vorgesehen. -
Seite 6: Produktübersicht
Produktbeschreibung Produktübersicht 1 2 3 230V <50V 400V 0010013800-002 Bild 3 Produktübersicht, Sicht von vorn und oben Kabelkanal für CAN-BUS und Fühler [16] Anordnung von Temperaturfühler TW1 und ggf. TS2 (Zubehör Rücklauf zum Solarsystem (nur bei iTS) iTS) Vorlauf vom Solarsystem (nur bei iTS) [17] Ablassschlauch Kabelkanal für Elektroanschluss Abmessungen und Mindestabstände... - Seite 7 Produktbeschreibung _ > 50 _ > 800 6 720 819 457-02.3I Bild 4 Mindestabstand (mm) 6 720 819 457-03.1I Bild 5 Abmessungen (mm) ø28 ø28 ø22 6 720 819 457-04.5I Bild 6 Anschlussabmessungen, Ansicht von oben WLW196i.2 IR/AR IDU T/TS – 6721818327 (2022/01)
-
Seite 8: Installationsvorbereitung
Installationsvorbereitung einsparung zu erzielen, müssen weitere Heizungsthermostate oder meh- Installationsvorbereitung rere Ventile der Fußbodenheizung mindestens zum Teil geöffnet sein. ▶ Anschlussrohre für Heizungsanlage und Kalt-/Warmwasser bis zum Nur Heizkreise mit Mischer Installationsort der Inneneinheit verlegen. In Heizungsanlagen, die nur aus Heizkreisen mit Mischer bestehen, ist ▶... -
Seite 9: Frontplatten Abnehmen
Installation ▶ Lieferumfang auf Vollständigkeit prüfen. Frontplatten abnehmen HINWEIS Die EMS-BUS-Leitung für die Bedieneinheit ist auf der Rückseite der oberen Frontplatte befestigt. ▶ Beim Abnehmen der oberen Frontplatte nicht an der EMS-BUS-Lei- tung ziehen. 6 720 820 059-41.2I Bild 7 Frontplatten abnehmen Montage 5.5.1... -
Seite 10: Anschluss
Installation Bild 8 Sicherheitsgruppe Anschluss Heizungspumpe (PC1), Laufmutter G1 ½(40R) Anschluss Manometer GC1 HINWEIS Heizungsvorlauf Heizungsrücklauf Anlagenschäden durch Rückstände in den Rohrleitungen! Bypass Feststoffe, Metall-/Kunststoffspäne, Hanf- und Gewindebandreste und Partikelfilter SC1, Anschluss G1, Innengewinde ähnliche Materialien können sich in Pumpen, Ventilen und Wärmetau- Sicherheitsventil FC1 schern festsetzen. -
Seite 11: Dämmung
Installation 5.6.1 Dämmung Alle wärmeführenden Leitungen müssen mit einer geeigneten Wärme- isolierung entsprechend geltender Vorschriften versehen werden. HINWEIS Bei Kühlbetrieb müssen alle Anschlüsse und Leitungen nach den gelten- Sachschäden durch Frosteinwirkung! den Normen isoliert werden, um einer Kondensation vorzubeugen. Bei Stromausfall kann das Wasser in den Rohrleitungen gefrieren. 5.6.2 Inneneinheit an die Wärmepumpe anschließen ▶... -
Seite 12: Heizkreispumpe (Pc1)
Installation HINWEIS Schäden an der Inneneinheit bei nicht ordnungsgemäßer Entlüftung der Anlage! Der Zuheizer kann überhitzen oder beschädigt werden, wenn er vor der Aktivierung nicht komplett entlüftet wurde. ▶ Anlage beim Befüllen sorgfältig entlüften. ▶ Bei der Inbetriebnahme Anlage erneut sorgfältig entlüften. Heizungsanlage auch über andere Entlüftungspunkte entlüften (z. - Seite 13 Installation 6 720 819 457-15.2I Bild 11 Inneneinheit und Heizungsanlage 1. Schraube am automatischen Entlüftungsventil VL1 einige Umdre- hungen lösen, ohne sie herauszudrehen. 2. Ventile zur Heizungsanlage schließen; Partikelfilter SC1 und VC3. 3. Einen Schlauch an das Entleerventil VA0 anschließen, das andere Ende in einen Ablauf leiten.
-
Seite 14: Elektrischer ? A Nschluss
Installation 5.6.6 Elektrischer ? A nschluss Die Verbindung erfolgt über vier Adern, über die auch die 12-V-Versor- gung angeschlossen wird. An der Module sind die 12-V- und die CAN- HINWEIS BUS-Anschlüsse markiert. Fehlfunktion durch Störungen! Der Umschalter "Term" kennzeichnet Anfang und Ende von CAN-BUS- Schleifen. - Seite 15 Installation 6 720 809 156-23.3I Bild 14 Komponentenanordnung im Schaltkasten und Kabelkanäle Anschlussklemmen Sicherungsautomaten (nur 15-kW-Modell) Schütze K1, K2, K3 Kabelkanal für Elektroanschluss Kabelkanal CAN-BUS, EMS-BUS und Fühler Rücksetzung Überhitzungsschutz Installationsleiterplatte 6 720 809 156-23.1I Bild 13 Platzierung des Außentemperaturfühlers Externe Anschlüsse HINWEIS Sachschäden durch fehlerhaften Anschluss!
- Seite 16 Installation Anschlüsse Installationsmodul 001001382-002 Bild 15 Anschlüsse Installationsmodul [I1] Externer Eingang 1 (EVU) [I2] Externer Eingang 2 [I3] Externer Eingang 3 [I4] Externer Eingang 4 (SG) [MD1]Feuchtefühler (Zubehör für Kühlbetrieb) [T0] Vorlauftemperaturfühler [T1] Außentemperaturfühler [PC1] Heizkreispumpe [PK2] Relais-Ausgang Kühlbetrieb, 230 V [PW2]Zirkulationspumpe (Zubehör) [VC0] Umschaltventil Umwälzung (Zubehör) CAN-BUS zur Wärmepumpe (I/O-Leiterkarte)
-
Seite 17: Inbetriebnahme
Inbetriebnahme Anschluss am Klemmenblock im Schaltkasten (9 kW, Drehstrom), Standard Während des Wärmepumpenbetriebs erfolgt die Spannungsversorgung des elektrischen Zuheizers nur über die Klemmen L1 und L2. Ansonsten benötigt die Wärmepumpe eine separate Spannungsversorgung über den Hausanschluss. Bild 16 Standardausführung 400 V 3N~ 16 A, Netzspannung 230 V 1N~, Wärmepumpe 4.2/6.2/8.2 230 V 1N~, EMS Zubehör Inbetriebnahme... -
Seite 18: Betriebsdruck Der Heizungsanlage Einstellen
Inbetriebnahme 6 720 819 457-15.2I Bild 17 Inneneinheit und Heizungsanlage 1. Spannungsversorgung von Wärmepumpe und Inneneinheit herstel- ▶ Wenn der Druck nicht konstant bleibt, prüfen, ob die Heizungsanlage len. und das Ausdehnungsgefäß dicht sind. 2. Sicherstellen, dass die Umwälzpumpe PC1 läuft. Betriebstemperaturen 3. -
Seite 19: Betrieb Ohne Wärmepumpe (Einzelbetrieb)
Bedienung ▶ Vorlauftemperatur primär (Wärmeträger aus, Fühler TC3) und Rück- ▶ Anlagendruck kontrollieren. lauftemperatur (Wärmeträger ein, Fühler TC0) im Heizbetrieb able- ▶ Heizungs- und Warmwassereinstellungen kontrollieren. sen. Die Vorlauftemperatur muss über der Rücklauftemperatur ▶ Überhitzungsschutz zurücksetzen. Dafür die Taste auf der Unterseite liegen. -
Seite 20: Wartung
Wartung Wartung GEFAHR Stromschlaggefahr! ▶ Vor Arbeiten an der Elektrik muss die Hauptstromversorgung ausge- schaltet werden. GEFAHR Risiko eines elektrischen Schlages! Das Öffnen der Installationsleiterplatte kann zu Verletzungen durch Stromschlag führen. ▶ Niemals die Installationsleiterplatte zum Wechseln eines Bauteils öff- nen. -
Seite 21: Installation Des Zubehörs
Installation des Zubehörs 17.Partikelfilter SC1 reinigen. • Relaisausgang PK2 ist im Kühlbetrieb aktiv. Mögliche Einsatzberei- che: 18.Ventile VC3 und SC1 zur Heizungsanlage öffnen. – Wechsel zwischen Kühlung/Heizung für Gebläsekonvektoren. Das 19.Druck am Manometer GC1 überprüfen, bei einem Druck von weniger Steuergerät des Gebläsekonvektors muss die entsprechende als 2 bar durch das Einfüllventil VW2 nachfüllen. -
Seite 22: Feuchtefühler Montieren
Installation des Zubehörs ▶ Alle Rohre und Anschlüsse zum Schutz vor Kondensation dämmen. 9.10 Installation mit solarer Heizungsunterstützung (nur ▶ Raumregler installieren ( Anleitung zum jeweiligen Raumregler). iTS) ▶ Feuchtefühler montieren. WARNUNG ▶ Notwendige Einstellungen für den Kühlbetrieb im Servicemenü vor- nehmen, Abschnitt Heizkreiseinstellungen (... -
Seite 23: Installation Mit Pool
Installation des Zubehörs 9.11 Installation mit Pool HINWEIS Gefahr von Betriebsstörungen! Wenn der Pool-Mischer in der Anlage an einer falschen Stelle montiert wird, sind Betriebsstörungen möglich. Der Pool-Mischer darf nicht im Vorlauf montiert werden, wo er das Sicherheitsventil blockieren kann. ▶... -
Seite 24: Installation Mit Pufferspeicher
Installation des Zubehörs 9.12 Installation mit Pufferspeicher Wenn ein Pufferspeicher verwendet wird, muss das Umschaltventil VC0 entsprechend der Systemlösung installiert werden. Das Umschaltventil ersetzt das T-Stück in der Sicherheitsgruppe und wird am Installations- modul an Klemme VC0 angeschlossen. 230V <50V 400V 6 720 819 457-10.1I Bild 22 Installation mit Pufferspeicher... -
Seite 25: Umweltschutz Und Entsorgung
Umweltschutz und Entsorgung Elektro- und Elektronik-Altgeräte Umweltschutz und Entsorgung Dieses Symbol bedeutet, dass das Produkt nicht zusammen Der Umweltschutz ist ein Unternehmensgrundsatz der Bosch-Gruppe. mit anderen Abfällen entsorgt werden darf, sondern zur Be- Qualität der Produkte, Wirtschaftlichkeit und Umweltschutz sind für uns handlung, Sammlung, Wiederverwertung und Entsorgung gleichrangige Ziele. - Seite 26 Technische Daten Einheit iT 14 iTS 14 Elektrische Daten Nennspannung 400 3N~, 50 Hz 400 3N~, 50 Hz Sicherungsklasse gL/C Elektrischer Zuheizer in Stufen 2/4/6/9 2/4/6/9 Warmwasser Volumen des Warmwasserspeichers Max. zulässiger Betriebsdruck im Warmwasserkreis Anschluss (rostfrei) Ø 22 Ø 22 Material im Speicher –...
-
Seite 27: Systemlösungen
Technische Daten 11.2 Systemlösungen 11.2.2 Rückschlagventil im Heizkreis Das Produkt darf nur entsprechend den offiziellen Systemlösungen des Herstellers installiert werden. Davon abweichende Systemlösungen sind nicht zulässig. Aus einer unzulässigen Installation resultierende Schäden und Probleme sind von der Haftung ausgeschlossen. Detaillierte Systemlösungen finden Sie in den Planungsunterlagen des Produkts. -
Seite 28: Gemischter Und Ungemischter Heizkreis
Technische Daten 11.2.3 Gemischter und ungemischter Heizkreis HC100 RC100 H HMC300/310 RC100 H MM100 400V AC 400 /230 V AC WLW196i.2-..ART/IRT 0010023835-003 In der Inneneinheit montiert. Montage in der Inneneinheit oder an der Wand Montage an der Wand WLW196i.2 IR/AR IDU T/TS – 6721818327 (2022/01) -
Seite 29: Gemischter Und Ungemischter Heizkreis Mit Pufferspeicher
Technische Daten 11.2.4 Gemischter und ungemischter Heizkreis mit Pufferspeicher HC100 RC100 H HMC300/310 RC100 H MM100 400V AC 400 /230 V AC P...5 WLW196i.2-..ART/IRT 0010023836 In der Inneneinheit montiert Montage in der Inneneinheit oder an der Wand Montage an der Wand Bitte beachten Sie bei Verwendung eines Puffers den richtigen Einbau des Bypassventils VC0. -
Seite 30: Symbolerklärung
Technische Daten 11.2.5 Symbolerklärung Symbol Bezeichnung Symbol Bezeichnung Symbol Bezeichnung Rohrleitungen/elektrische Leitungen Vorlauf - Heizung/Solar Rücklauf Sole Warmwasserzirkulation Rücklauf - Heizung/Solar Trinkwasser Elektrische Verdrahtung Vorlauf Sole Warmwasser Elektrische Verdrahtung mit Unter- brechung Stellglieder/Ventile/Temperaturfühler/Pumpen Ventil Differenzdruckregler Pumpe Revisionsbypass Sicherheitsventil Rückschlagklappe Strangregulierventil Sicherheitsgruppe Temperaturfühler/-wächter Überströmventil... -
Seite 31: Schaltplan
Technische Daten 11.3 Schaltplan 11.3.1 Anschlussplan für elektrischen Zuheizer mit 9 kW (Drehstrom), ODU 1N~.Werksausführung 6 720 809 156-33.3I Bild 24 Anschlussplan 9 kW (Drehstrom) Bauseitiger Hauptverteiler Inneneinheit 9 kW, 400 V 3 N~ (Drehstrom) Wärmepumpe 230 V 1N~, (Wechselstrom) (4.2/6.2/8.2) Elektrischer Zuheizer L1-L2, Wärmepumpe L3. -
Seite 32: Stromversorgung Inneneinheit 9 Kw (Drehstrom) Und Wärmepumpe
Technische Daten 11.3.3 Stromversorgung Inneneinheit 9 kW (Drehstrom) und Wärmepumpe 6 720 809 156-36.3I Bild 26 Stromversorgung Inneneinheit und Wärmepumpe 400 V 3N~, Netzspannung Anschluss: L1-L2-L3-1N-PE Bedieneinheit: L-N-PE Elektrischer Zuheizer bei Kompressorbetrieb: 2-4-6 kW (K3 gesperrt). Durchschleifen Wärmepumpe: 2L3-2N-PE Nur elektrischer Zuheizer, Kompressor aus: 3-6-9 kW Alarmausgang elektrischer Zuheizer 230 V (Wechselstrom), Spannungsversorgung Installationsmo- [EE] Elektrischer Zuheizer... -
Seite 33: Schaltplan Installationsmodul
Technische Daten 11.3.4 Schaltplan Installationsmodul Bild 27 Schaltplan, Installationsmodul [I1] Externer Eingang 1 (EVU) [K3] Schütz für elektrischen Zuheizer EE3 [I2] Externer Eingang 2 [PC0] Wärmeträgerpumpe [I3] Externer Eingang 3 [PC1] Heizungspumpe der Heizungsanlage [I4] Externer Eingang 4 (SG) [PK2] Relais-Ausgang Kühlbetrieb, 230 V [LED1] Status... -
Seite 34: Can-Bus Und Ems - Überblick
Technische Daten 11.3.5 CAN-BUS und EMS – Überblick 0010042115-001 Bild 28 CAN-BUS und EMS – Überblick Inneneinheit (Installationsmodul) Wärmepumpe (I/O-Modul) Zubehör (zusätzlicher Heizkreis, Schwimmbad, Solar usw.) Raumregler (Zubehör) Regler Adressierung mit elektr. Zuheizer mit 9 kW (Werkseinstellung iT A = 0, P = 1 Adressierung mit elektr. -
Seite 35: Anschlussalternativen Für Ems-Bus
Technische Daten 11.3.6 Anschlussalternativen für EMS-Bus Bild 29 Anschlussalternativen für EMS-Bus Sternschaltung und Reihenschaltung mit externer Anschlussdose Sternschaltung Reihenschaltung Installationsleiterplatte Zubehörmodule (Raumregler, Mischermodul, Solarmodul) WLW196i.2 IR/AR IDU T/TS – 6721818327 (2022/01) -
Seite 36: Messwerte Von Temperaturfühlern
Technische Daten 11.3.7 Messwerte von Temperaturfühlern VORSICHT Personen- oder Sachschäden durch falsche Temperatur! Wenn Fühler mit falschen Eigenschaften verwendet werden, sind zu hohe oder zu niedrige Temperaturen möglich. ▶ Sicherstellen, dass die verwendeten Temperaturfühler den angege- benen Werten entsprechen (siehe Tabellen unten). ... - Seite 37 Technische Daten Anschlussplan für EVU/SG 6 720 810 940-05.2I Bild 31 Anschlussplan für EVU/SG Tarifsteurung SG (Smart Grid) Bedieneinheit Status 1, Stand-by EVU Funktion = 1 SG Funktion = 0 Status 2, Normaler Betrieb EVU Funktion = 0 SG Funktion = 0 Status 3, Heizkreistemperatur Anhebung EVU Funktion = 0 SG Funktion = 1...
- Seite 38 Technische Daten EVU 1, Abschaltung von Kompressor und elektrischem Zuheizer 6 720 810 940-08.2I Bild 32 EVU Typ 1 Spannungsversorgung Stromzähler Wärmepumpe, Niedrigtarif Anschlusskasten Inneneinheit, Niedrigtarif Tarifkontrolle Tarifsteuerung, EVU Tarifsteuerung, SG Stromzähler, Gebäude 1 Phase Hochtarif Wärmepumpe (Kompressor) Elektrischer Zuheizer [10] Bedieneinheit und Inneneinheit * Das Relais muss für die Leistung der Wärmepumpe und des elektri- schen Zuheizers ausgelegt werden.
- Seite 39 Technische Daten EVU 2, nur Abschaltung des Kompressors 6 720 810 940-07.2I Bild 33 EVU Typ 2 Spannungsversorgung Stromzähler Wärmepumpe, Niedrigtarif Anschlusskasten Inneneinheit, Niedrigtarif Tarifkontrolle Tarifsteuerung, EVU Tarifsteuerung, SG Stromzähler, Gebäude 1 Phase Hochtarif Wärmepumpe (Kompressor) Elektrischer Zuheizer [10] Bedieneinheit und Inneneinheit * Das Relais muss für die Leistung der Wärmepumpe und des elektri- schen Zuheizers ausgelegt werden.
- Seite 40 Technische Daten EVU 3, nur Abschaltung des elektrischen Zuheizers 6 720 810 940-06.2I Bild 34 Spannungsversorgung Stromzähler Wärmepumpe, Niedrigtarif Anschlusskasten Inneneinheit, Niedrigtarif Tarifkontrolle Tarifsteuerung, EVU Tarifsteurung, SG Stromzähler, Gebäude 1 Phase Hochtarif Wärmepumpe (Kompressor) Elektrischer Zuheizer [10] Bedieneinheit und Inneneinheit * Das Relais muss für die Leistung der Wärmepumpe und des elektri- schen Zuheizers ausgelegt werden.
-
Seite 41: Kabelplan
Technische Daten 11.3.9 Kabelplan Bezeichnung min. Quer- Kabeltyp max. Länge anklemmen an Anschluss an Spannungs- schnitt Klemme quelle Umschaltventil 3 x 1,5mm² Kabel integriert Inneneinheit 53 / 54 / N Umschaltventil 3 x 1,5mm² Kabel integriert Inneneinheit 56 / 57 / N Pumpe 1. -
Seite 42: Inbetriebnahmeprotokoll
Technische Daten 11.4 Inbetriebnahmeprotokoll Datum der Inbetriebnahme: Adresse des Kunden: Nachname, Vorname: Postanschrift: Ort: Telefon: Installationsunternehmen: Nachname, Vorname: Straße: Ort: Telefon: Produktdaten: Produkttyp: TTNR: Seriennummer: FD-Nr.: Anlagenkomponenten: Bestätigung/Wert Ja | Nein Raumregler Ja | Nein Raumregler mit Feuchtefühler ... - Seite 43 Technische Daten Ja | Nein Stimmt die Phasenfolge von L1, L2, L3, N und PE in der Inneneinheit? Wurde der Netzanschluss entsprechend der Installationsanleitung ausgeführt? Ja | Nein Sicherung für Wärmepumpe und elektrischen Zuheizer, Auslösemerkmale? Manueller Betrieb: ...
